2.12.5 Messerantrieb
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Messerantrieb nur bei ausgeschalteter Nähanlage einstellen.
Regel und Kontrolle

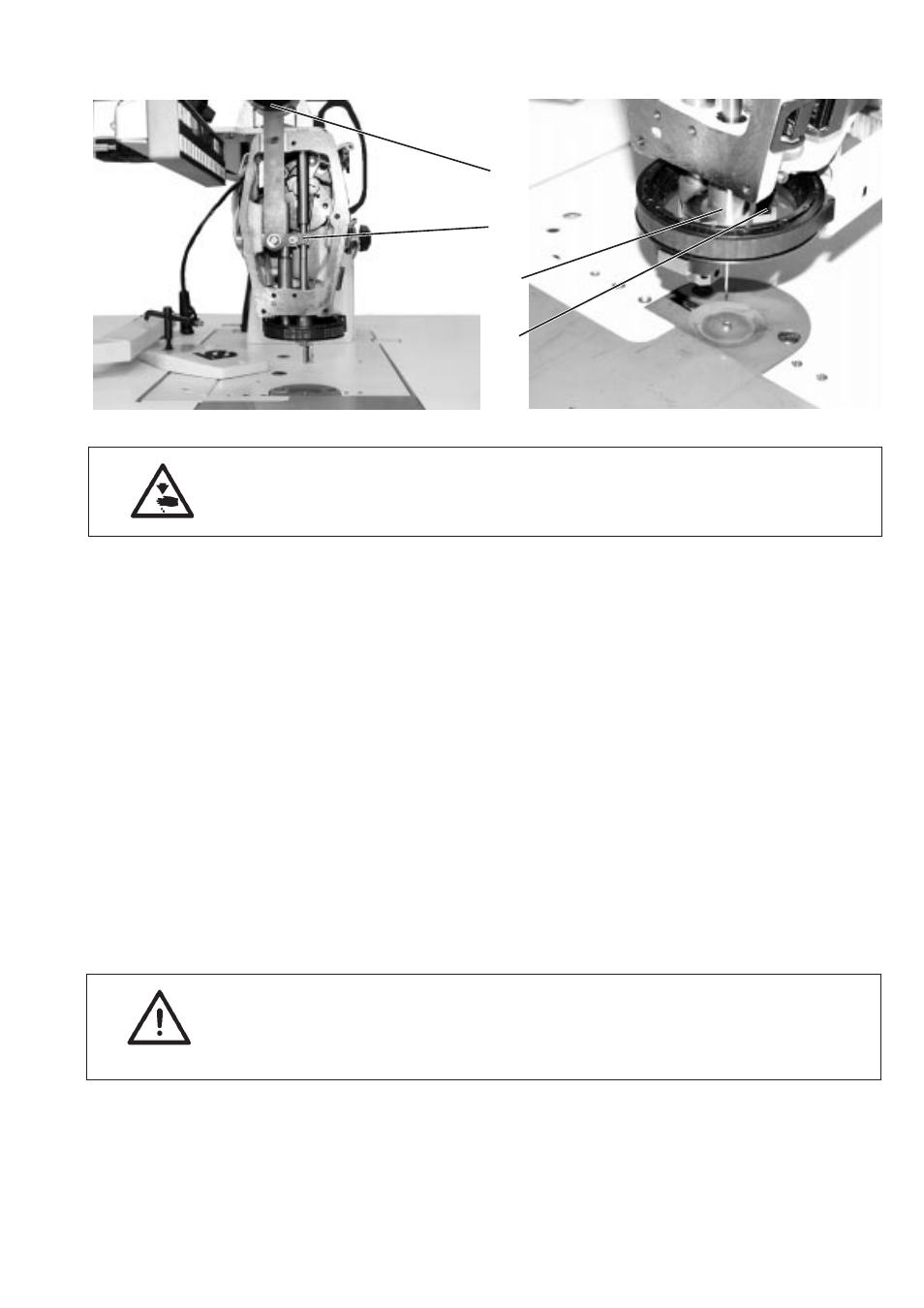

Wenn der Exzenter 1 am Antriebsmotor im unteren Totpunkt steht, soll
sich ca. ¾ der Schneidkantenlänge des beweglichen Messers
unterhalb der Schneidkante des feststehenden Messers befinden.
Die Messerstange 4 soll so ausgerichtet sein, dass zu beiden Seiten
des Messerhalters 3 ein gleichmäßiger Abstand besteht.
Korrektur
–
Kopfdeckel abschrauben.
– Exzenter 1 für die Messerbewegung am Motor in die tiefste
Stellung drehen.
– Schraube 2 lösen.
– Messerstange 4 in der Höhe so verstellen, dass das bewegliche
Messer zu ¾ unterhalb der Schneidkante des feststehenden
Messers steht.
– Messerstange 4 seitlich so verstellen, dass zu beiden Seiten des
Messerhalters 3 ein gleichmäßiger Abstand besteht.
– Schraube 2 festziehen.
ACHTUNG !
Bei zu geringen Überlappung der Schneiden kann die Schnittleistung,
insbesondere bei dicken Stoffen, zu gering sein.
Zu große Überlappung kann zu Stau des Nähgutes vor dem
Kantenschneider führen.
3-25
1
2
3
4
