1.7 Elektronik
Jedes Elektronikgehäuse ist so konstruiert, daß es den RFI- und EMV-Schutzvorschriften entspricht.
Die von Bronkhorst High-Tech B.V.eingesetzten Platinen sind in SMD-Techniken ausgeführt.
Jede elektronische Platine ist für eines der folgenden Ausgangssignale (und entsprechende
Eingangssignale) eingestellt:
Signalcode Ausgangs-(Sensor)- Eingangs-(Sollwert)-
Signal Signal
A 0..5 VGS 0..5 VGS
B 0..10 VGS 0..10 VGS
F 0..20 mA (aktiv) 0..20 mA (passiv)
G 4..20 mA (aktiv) 4..20 mA (passiv)
K 0…5 Vgs(Kabelkompensation) n.a. Nur für Meßgeräte
L 0…10 Vgs(Kabelkompensation) n.a. Nur für Meßgeräte
mA
- +
0V Masse
Speisung
I
passiv

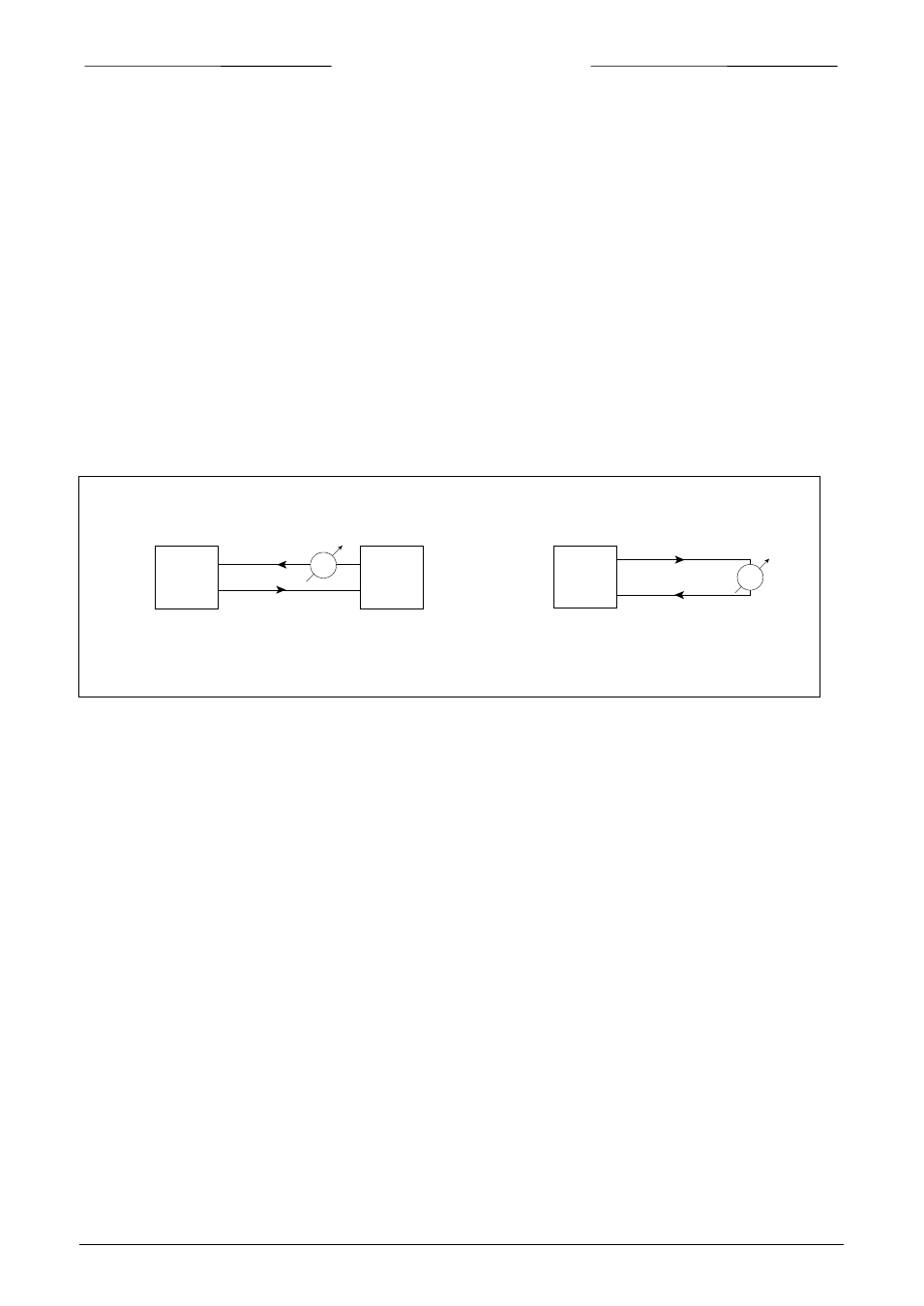

Stromausgangssignale
I
mA
+
-
0V Masse
active
Ausgang
Gerät
Ausgang
Gerät
Für Meßgeräte gilt nur das Ausgangssignal.
