Seite 20
BRONKHORST HIGH-TECH B.V.
3.

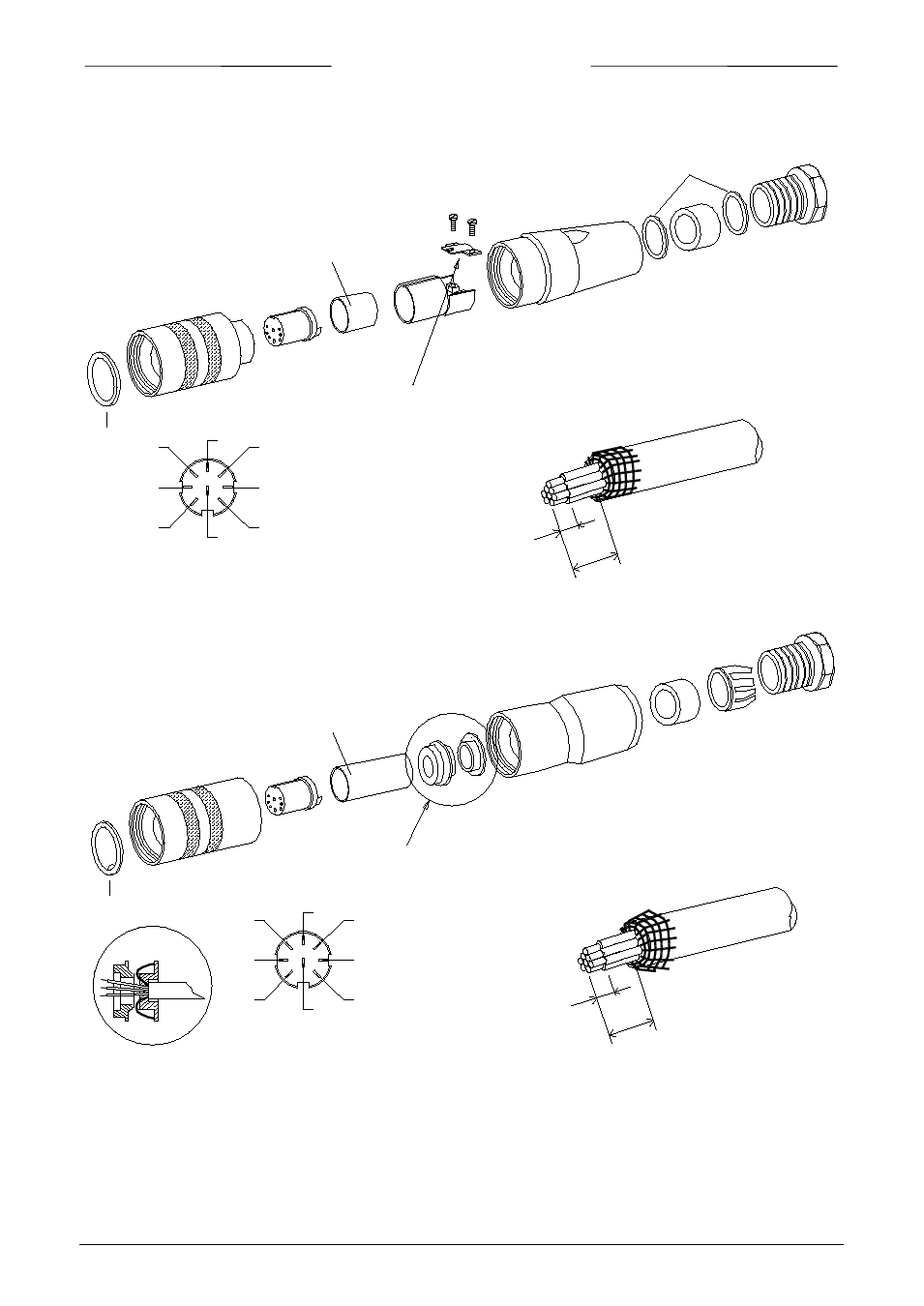

Anschlußstecker LIQUI-FLOW
Anmerkung:
Wenn das System an andere Geräte angeschlossen wird (z.B. PLC), versichern Sie sich,
daß die Abschirmung hierdurch nicht beeinträchtigt ist.Verwenden Sie keine nicht abgeschirmten
Kabelanschlüsse.
8 DIN AMPHENOLSTECKER
C091 31D008 200 2
O-RING
KABEL LIYCY 8x0.25mm
2.5
20 mm
2
METALLRING
Löt-Seite
Amphenol 8-pin
DIN Stecker weiblich
5
7
3
8
6
2
4
1
TRANSPARENTE HÜLSE
STÜLPEN SIE DIE KABELABSCHIRMUNG ZURÜCK ÜBER
DAS KABEL (DIE ABSCHIRMUNG MUSS DAS KABEL
UMSCHLIESSEN).
KABELABSCHIRMUNG SOLLTE AN DAS
STECKERGEHÄUSE ANGESCHLOSSEN SEIN.
LÖTKONTAKTE MIT SCHRUMPFSCHLAUCH
BRE 160 SCHWARZ ODER EQ.
Löt-Seite
Amphenol 8-pin
DIN Stecker weiblich
LÖTKONTAKTE MIT SCHRUMPFSCHLAUCH
BRE 160 SCHWARZ ODER EQ.
KABELABSCHIRMUNG SOLLTE AN DAS
STECKERGEHÄUSE ANGESCHLOSSEN SEIN.
DETAIL
8 DIN ANSCHLUßSTECKER BINDER
DETAIL
SERIE 423 99.5672.19.08
O-RING
schwarze Hülse
2
8
7
3
5
6
1
4
STÜLPEN SIE DIE KABELABSCHIRMUNG DES
SCHWARZEN KABELS ÜBER DAS KABEL
(DIE ABSCHIRMUNG MUSS DAS KABEL UMSCHLIESSEN).
KABEL LIYCY 8x0.25mm
20 mm
4.0
2
Seite 20
9.19.001
