BRONKHORST HIGH-TECH B.V.
1 Einleitung
1.1 Allgemeine Beschreibung
1.1.1 Gasmessung
Mit den Massendurchflußmessern für Gase der Firma Bronkhorst High-Tech B.V. können Gasflüssen bis 700
bar abhängig der Bauform genauestens gemessen werden, und zwar nahezu unabhängig von Druck- und
Temperaturveränderungen.
Das System kann mittels Regelventil und flexibler Anzeige für die Messung und Regelung von
Gasflüssen von 3 mln/min bis zu mehreren tausend m 3
n/h, je nach Gerätetyp, erweitert werden
.
Für einen begrenzten Durchflußbereich ist auch ein Modell mit Metalldichtungen erhältlich.
1.1.2 Flüssigkeitsmessung
Mit den Massendurchflußmessern für Flüssigkeiten der Firma Bronkhorst High-Tech B.V.können Durchflüsse
bis 400 bar abhängig der Bauform genauestens gemessen werden, und zwar nahezu unabhängig von Druck-
und Temperaturänderungen.
Das System kann mittels Regelventil für die Messung und Regelung von Flüssigkeiten von weniger als 1 g/h
bis 20 kg/h erweitert werden.
1.1.3 Druck
Das Druckmeßgerät des Herstellers Bronkhorst High-Tech B.V.mißt Drücke von 100 mbar bis 400 bar, und
zwar absolute Drücke oder Überdrücke und im Bereich 0-15 bar auch Differenzdrücke.
Das Druckregelgerät regelt Drücke mit sehr hoher Genauigkeit und Reproduzierbarkeit.
Der Regler ist erhältlich für Hinterdruckreglung (P-600-Serie) und Vordruckregelung (P-700-Serie) .
Der Fluß durch den Druckregler hängt ab vom Vor- und Hinterdruck, vom Ventilquerschnitt und den
Eigenschaften des Fluids.
1.2 Gehäuse
Jeder Gehäusetyp erfordert die Einhaltung verschiedener Sicherheitsvorkehrungen, die in den EMC-
Vorschriften enthalten sind.

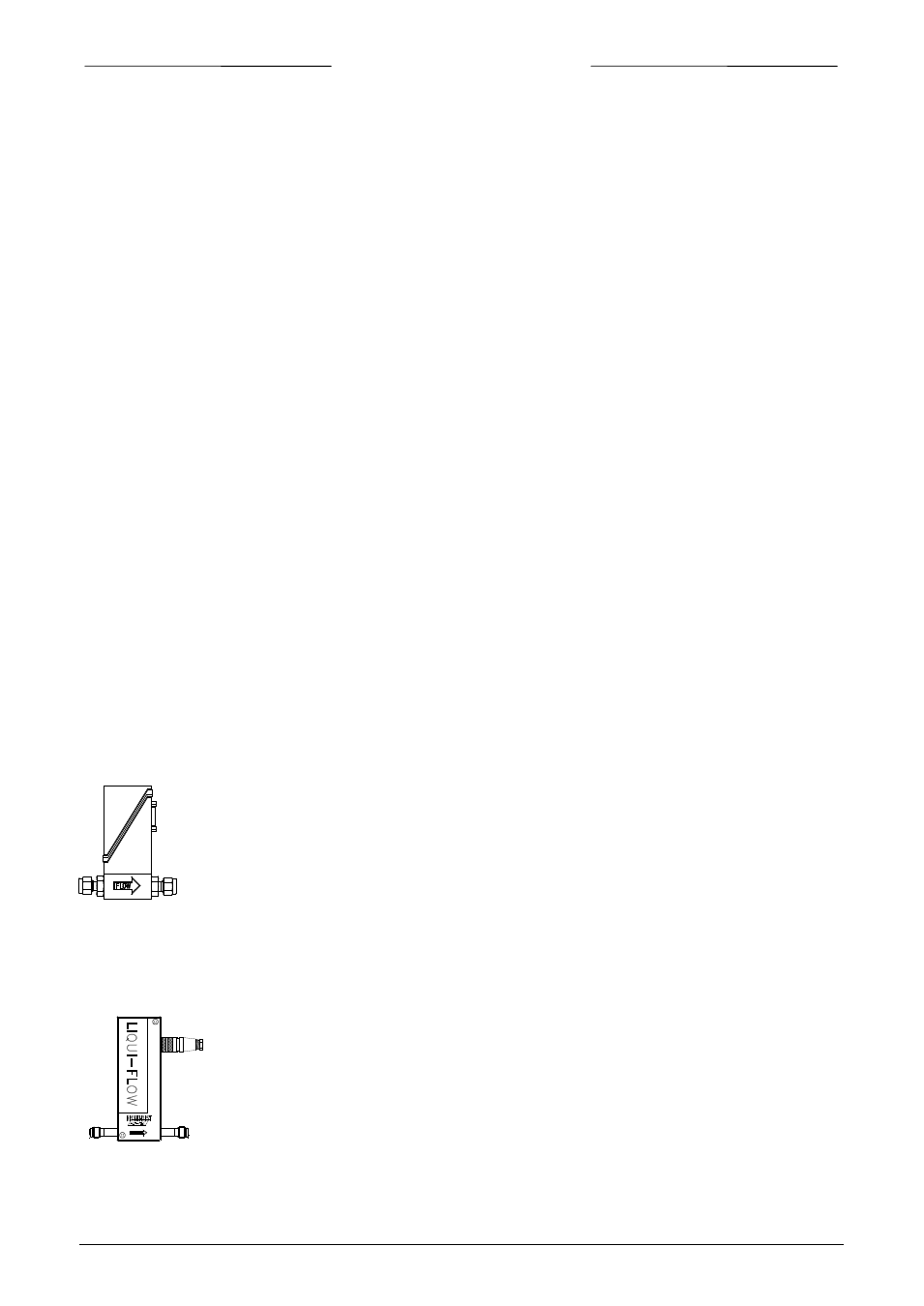

1.2.1 EL-FLOW, EL-PRESS (europäischer Standard)
Die Platinen befinden sich in einem metallisierten Kunststoffgehäuse. Für den
Stromanschluß hat das Gerät einen männlichen 9-poligen Sub-D-Anschluß.
Diese Geräte sind geeignet für Anwendung im (trockenen) Innenbereich,
wie Labors, und in gut geschützten (OEM) -Gehäusen.
1.2.2 Meß- und Regelgerät für Flüssigkeiten
Die LIQUI-FLOW-Modelle für Durchflüsse von bis zu 1000 g/h. Das Gerät
hat ein Aluminiumgußgehäuse, in dem alle Teile untergebracht sind.
Dieser Modell entsprecht der Schutzklasse IP-65. Für den Stromanschluß
befindet sich ein runder männlicher 8-poliger DIN-Stecker am Gerät.
Das Gerät ist für Industrieanwendungen (im Freien) geeignet.
