Cybex FT-360S Functional Trainer Owner’s Manual
Zusammenbau
Seite 6-2
WARNUNG: Beim Zusammenbau des Modells FT-360S äußerst vorsichtig vorgehen, insbesondere
bei Arbeiten im Inneren des Geräts. Missachten dieser Anweisung kann Verletzungen
verursachen.
Erforderliches Werkzeug
7/32-Zoll-Inbusschlüssel
• • Gummihammer
1/8-Zoll-Inbusschlüssel
• • Drehmomentschlüssel
Außen-Sicherungsringzange
• • Motoröl
(Leichtlauföl)
Universalmesser
•
Auspacken
HINWEIS: Das Modell FT-360S muss von zwei Personen zusammengebaut werden.
1. Vor dem Zusammenbau des Modells FT 360 S alle Anweisungen lesen und befolgen.
HINWEIS: Jede Schrittnummer der Montageanleitung beschreibt die durchzuführende Aufgabe. Die mit Buchstaben
gekennzeichneten Schritte im Anschluss an jede Schrittnummer beschreiben das erforderliche Verfahren.
Fahren Sie erst dann mit Schritt 2 fort, nachdem Sie die Montageanleitung vollständig gelesen haben.
2.
Auspacken (siehe Schritte 2A - 2D), Abbildungen 1 und 2.
Das Modell FT-360S vorsichtig an den Aufstellungsort bringen. Während des Gebrauchs
A.
sind 1 Meter (3 ft.) Abstand um das Gerät erforderlich.
Die Schrauben, mit denen die rückseitige Tür befestigt ist, entfernen und beiseite legen. Die Tür öffnen.
B.
Den Karton und die Stabilisatoren aus dem FT-360S entfernen. Siehe Abbildungen 1 und 2.
C.
Den Inhalt des Kartons prüfen. Siehe Abbildungen 1 und 2.
D.
10
11
61
112
POS. MENGE TEILENR.
BESCHREIBUNG
10
1
51073
Hüftgurt
11
1
51122
Fußgelenkmanschette
61
2
GQ000206
Schnappverschluss
112
2
9100-316
Griff - Schnappverschluss
1
54001
Fitnessstudio-Sicherheits-
schild (nicht abgebildet)
1
9101-999-1
Bedienungsanleitung
(nicht abgebildet)

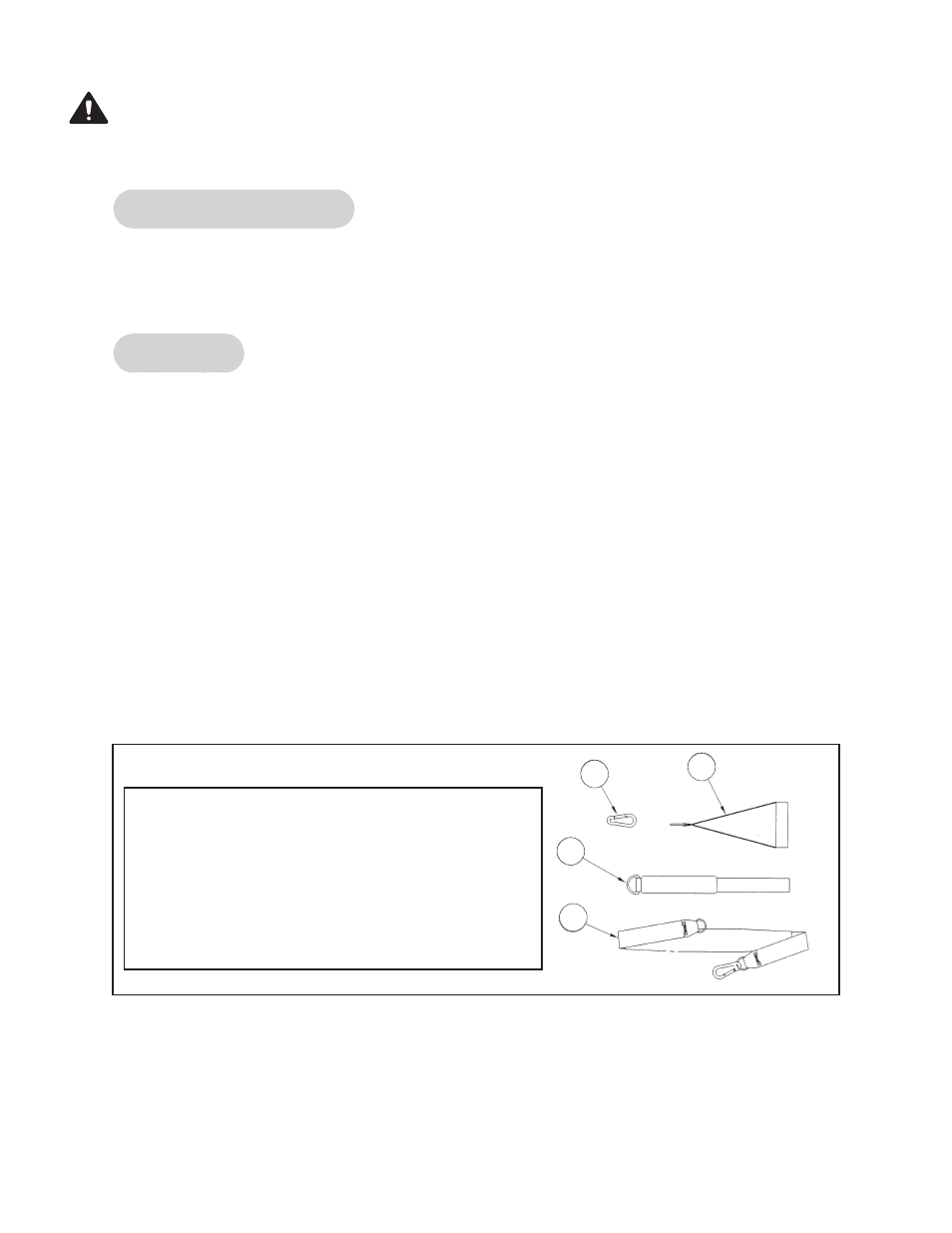

Abbildung 1
