Cybex FT-360S Functional Trainer Owner’s Manual
Zusammenbau
Seite 6-4
Installation der Fußauflagen
! WARNUNG: Beim Anbringen der Fußaufl agen äußerst vorsichtig vorgehen. Missachten dieser Anweisung
kann Verletzungen verursachen.
HINWEIS: Das Modell FT-360S muss von mindestens zwei Personen von der Versandpalette gehoben werden.
1. FT-360S von der Versandpalette heben
(siehe Schritte 1A - 1C und Abbildung 1).
Die vier Schrauben entfernen, mit denen der FT-360S A.
an der Palette befestigt ist. Siehe Abbildung 1.
Das Modell FT-360S mit einer Person auf B.
jeder Seite vorsichtig von der Palette heben.
Den FT-360S an den Aufstellungsort bringen. C.
2. Fußaufl agen an Stabilisatoren anbringen
(siehe Schritte 2A - 2D und Abbildung 2).
Vier 2,00 x 5,25 Fußaufl agen (97) und zwei A.
Stabilisatoren (103) bereitlegen.
Einen der Stabilisatoren (103) so bereitlegen, dass B.
die Unterseite nach oben zeigt. Siehe Abbildung 2.
Die Haftschicht von zwei der Fußaufl agen abziehen und C.
die 2,00 x 5,25 Aufl agen (97) wie in Abbildung 2 dargestellt
anbringen.
Schritte A - C für den anderen Stabilisator wiederholen. D.
3. Fußaufl agen am Rahmen anbringen
(siehe Schritte 3A - 3E und Abbildung 3).
Vier 3,00 x 5,00 Fußaufl agen (98) bereitlegen. A.
Den FT-360S so weit vorsichtig nach vorn kippen (um max. B.
30 Grad), dass die Fußaufl agen angebracht werden können.
Siehe Abbildung 3 auf der nächsten Seite.
Den FT-360S von einer Person in der angekippten Stellung C.
festhalten lassen und die Haftschicht von zwei der Fußaufl agen abziehen. Die 3,00 x 5,00 Fußaufl agen (98)
wie in Abbildung 3 dargestellt am Rahmen anbringen und den FT-360S anschließend vorsichtig absenken.
Den FT-360S so weit vorsichtig nach hinten kippen (um max. 30 Grad), dass zwei der Fußaufl agen D.
angebracht werden können.
Schritt 3C wiederholen. E.

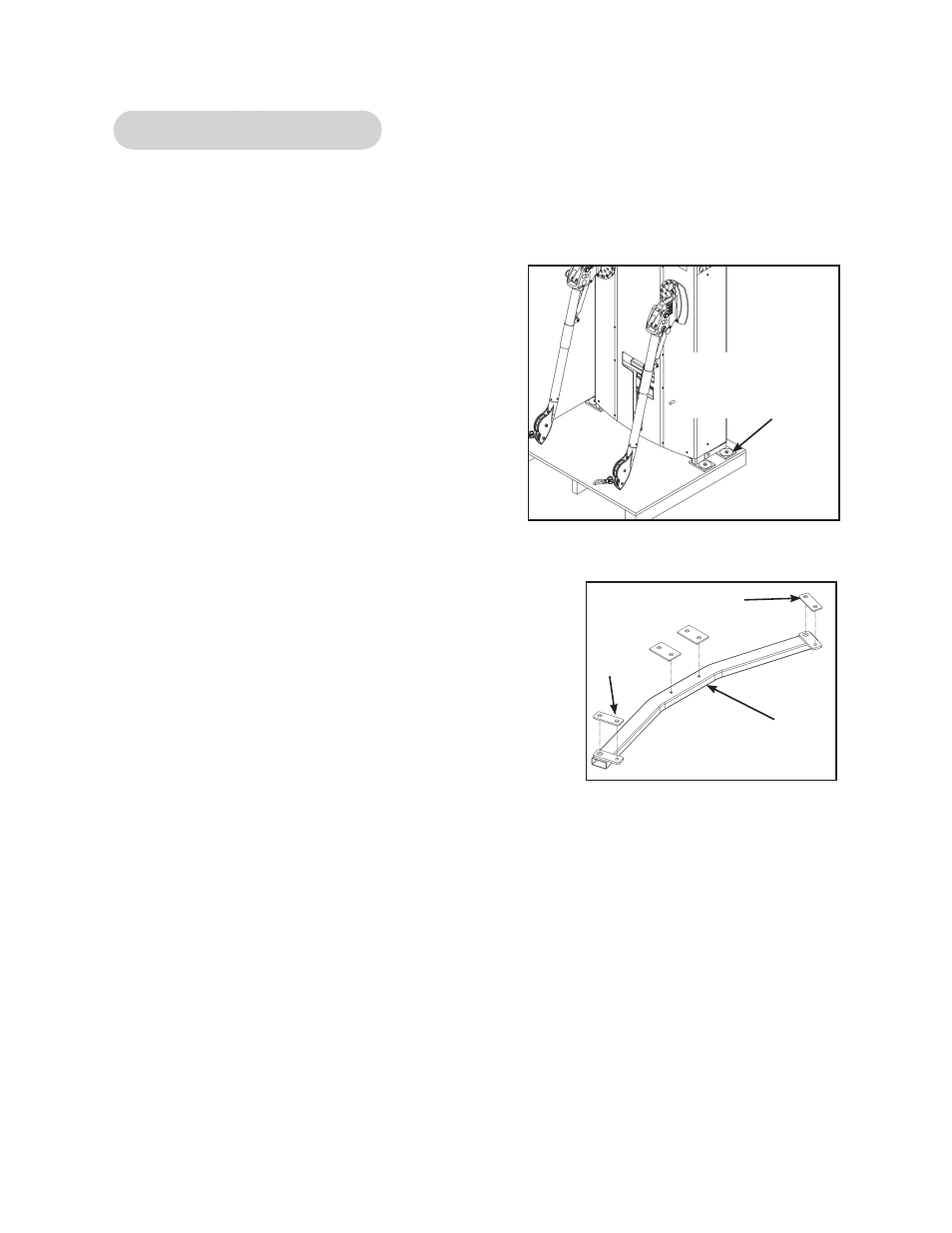

Abbildung 1
Vier (4) Schrauben
entfernen, mit denen
der FT 360 S an der
Palette befestigt ist
103
97
97
Abbildung 2
