Zusammenbau
Seite 6-10
Eine der Führungsstangen so weit anheben,
B.
dass der obere Sicherungsring zugänglich ist.
Den oberen Sicherungsring mit einer Außen-
Sicherungsringzange entfernen und dann die
untere Führungsstange ausbauen.
Den unteren Sicherungsring und die Federscheibe
C.
entfernen.
Schritte 5B und 5C auf der anderen Seite
D.
wiederholen.
Die Führungsstangen etwas anheben und nach
E.
außen neigen.
Das obere Gewicht vorsichtig abnehmen.
F.
Die gesamte Länge der Führungsstangen gut
G.
abwischen. Eine dünne Schicht Leichtlauföl auf
die Stangen auftragen.
WARNUNG: Äußerst vorsichtig vorgehen, da der Gewichtssatz erst nach Befestigung der Führungsstangen
stabil ist. Missachten dieser Anweisung verursacht Verletzungen.
Die Gewichtsplatten zusammen mit einer zweiten Person vorsichtig einzeln installieren.
H.
HINWEIS: Die
Gewichtsplatten beim Einbau so positionieren, dass die breiten Kanten der Buchsen nach oben und die
schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 7A und 7B.
Das obere Gewicht vorsichtig auf die Führungsstangen schieben.
I.
An einer der Führungsstangen den unteren Sicherungsring und die Federscheibe mindestens 5 cm (2 Zoll)
J.
unter dem oberen Ende der Führungsstange anbringen. Die Führungsstangen wieder vorsichtig in die
Führungsstangen-Befestigungsbohrungen im Inneren des Ständers einsetzen.
Die Führungsstange nach oben durch die Befestigungsbohrung schieben und den oberen
K.
Sicherungsring in der oberen Nut der Führungsstange anbringen. Siehe Abbildung 6B.
Die Führungsstange absenken und mit der Federscheibe und dem unteren Sicherungsring befestigen.
L.
Siehe Abbildung 6B.
Schritte I bis K wiederholen, um die andere Führungsstange zu befestigen.
M.
Riemenscheibe und Bandriemen wieder im Inneren des Ständers einsetzen und an der oberen
N.
Gewichtsplatte anbringen. Siehe Abbildung 4.

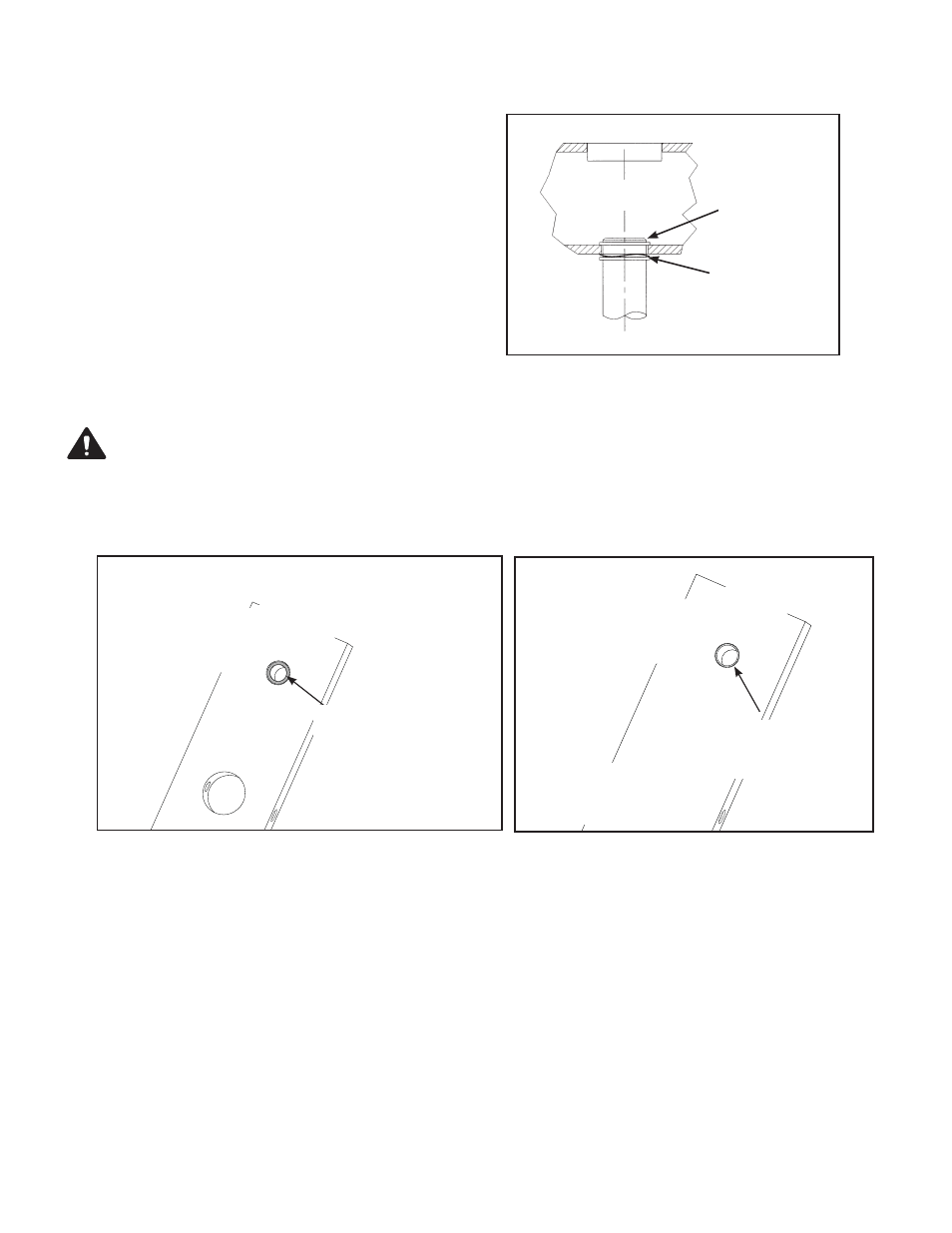

Federscheibe
und unterer
Sicherungsring
in unterer Nut
Oberer
Sicherungsring
in oberer Nut
Rahmen
Abbildung 6B
SCHMALE
Buchsenkante
FALSCH
BREITE
Buchsenkante
zeigt nach oben
RICHTIG
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 7A
Abbildung 7B
