Cybex FT-360S Functional Trainer Owner’s Manual
Zusammenbau
Seite 6-11

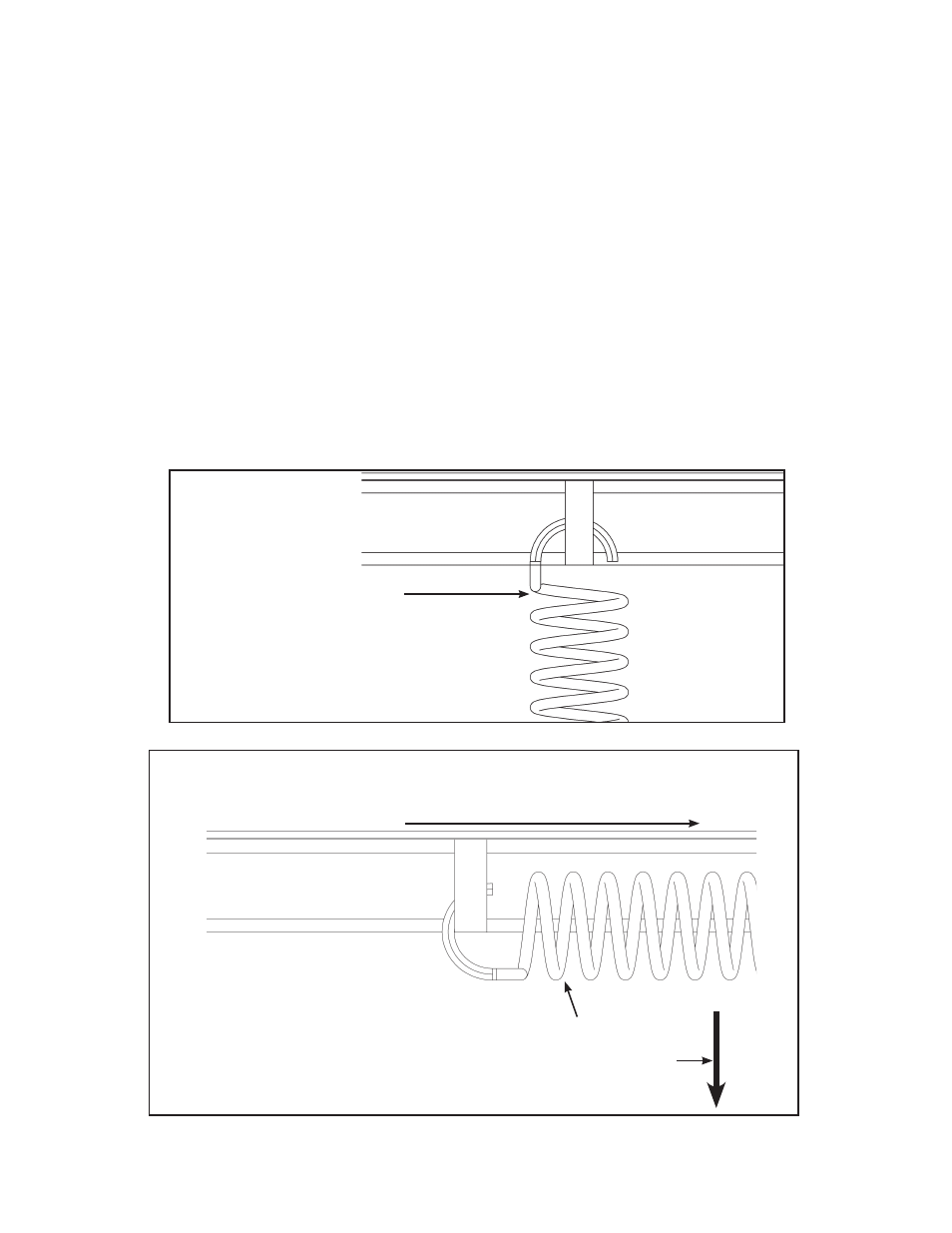

Abbildung 9
1. Feder um 90 Grad biegen
2. Feder nach innen zum Verbindungsstück
schieben
HINWEIS: Der restliche Teil der Feder
(nicht abgebildet) weist um ca. 90 Grad
nach unten.
Feder in diesem Bereich ergreifen
Abbildung 8
Die Stellschrauben von Hand anziehen und anschließend mit einem Drehmomentschlüssel mit 33,9 - O.
39,5 Nm festziehen.
6. Obere Verkleidung einbauen.
Die in Schritt 4A - 4B entfernte obere Verkleidung und 4 Schrauben bereitlegen. A.
Die obere Verkleidung oben auf dem Rahmen positionieren. B.
Die Schrauben von Hand einschrauben. C.
Die Schrauben mit einem 1/8-Zoll-Inbusschlüssel festziehen. D.
7. Oberes Ende jeder Feder einhaken (siehe 7A - 7D, Abbildungen 8 und 9).
Die in den Schritten 2A - 2D ausgehakte Feder bereitlegen. A.
Das obere Ende der Feder fest ergreifen. B.
Die Feder mit einer Hand nach oben ziehen. C.
Mit der anderen Hand das Verbindungsstück an der Feder (Haken) anbringen. D.
