Wartung
Seite 7-7

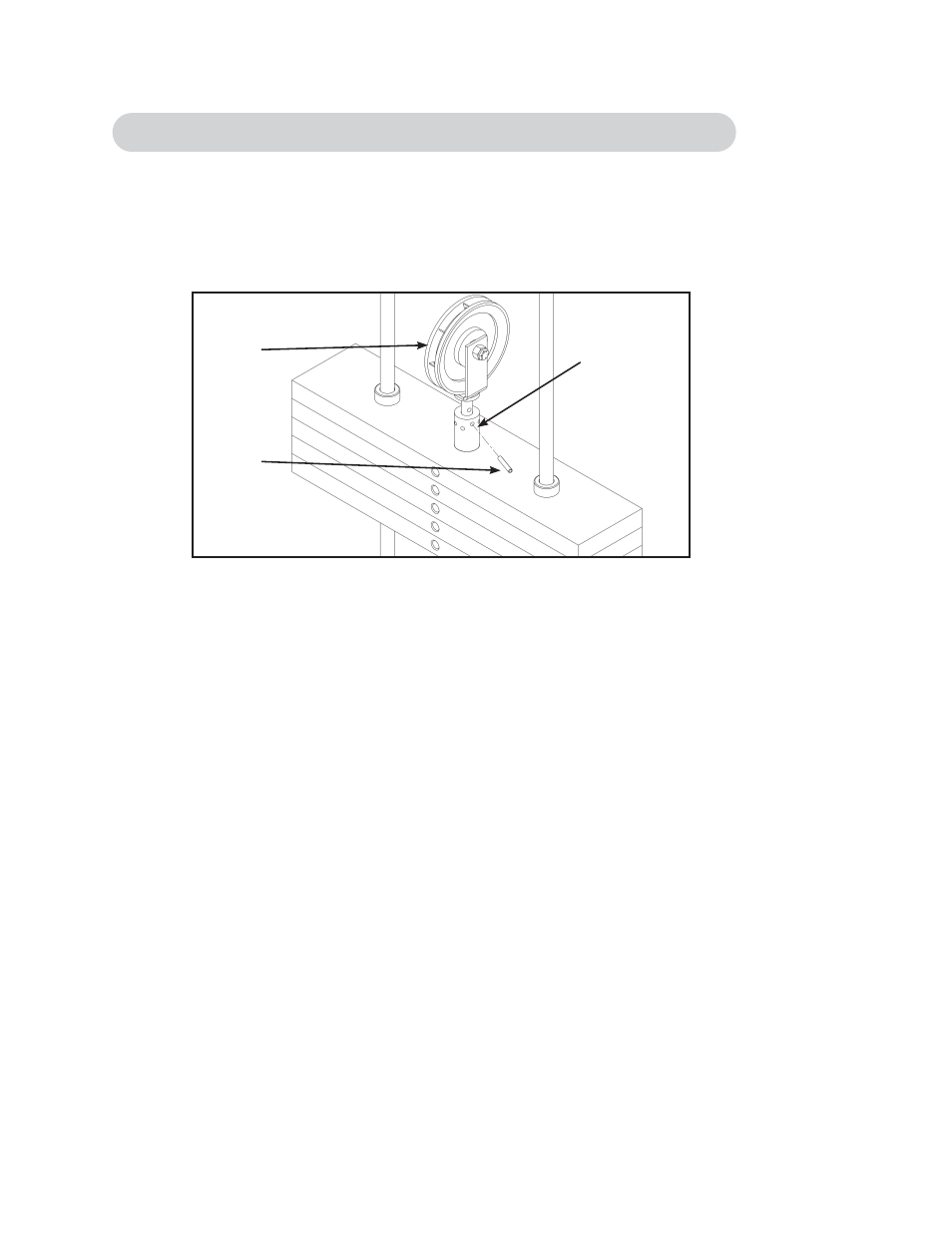

Abbildung 1
Spiral-
stift
Seilrolle
Schaft
Erforderliches Werkzeug für die Einstellung der Gewichtssatz-Seilzüge:
3/16-Zoll-Dorn
•
Hammer
•
1. Die Anordnung des Spannstiftes im Seilzug-Anschlussstück beachten. Siehe Abbildung 1.
2.
Den Spiralstift mit einem 3/16-Zoll-Stiftdorn und Hammer aus dem Verbindungsstück der oberen Platte und
dem Seilzug-Anschlussstück herausdrücken.
3.
Das Seilzug-Anschlussstück fest ergreifen und nach unten ziehen, um den Seilzug zu spannen. Das
Anschlussstück drehen, um die Bohrung des Spiralstiftes mit einer Öffnung im Verbindungsstück der oberen
Platte auszurichten.
4.
Den Stiftdorn durch das Verbindungsstück der oberen Platte und die Bohrung des Spiralstiftes einführen,
um den Seilzug zu fi xieren.
5.
Den Spiralstift von der gegenüberliegenden Seite durch das Verbindungsstück der oberen Platte und das
Anschlussstück treiben und dabei den Stiftdorn herausdrücken. Sicherstellen, dass die Enden des Spiralstiftes
bündig abschließen.
