Cybex FT-360S Functional Trainer Owner’s Manual

Zusammenbau

Seite 6-7

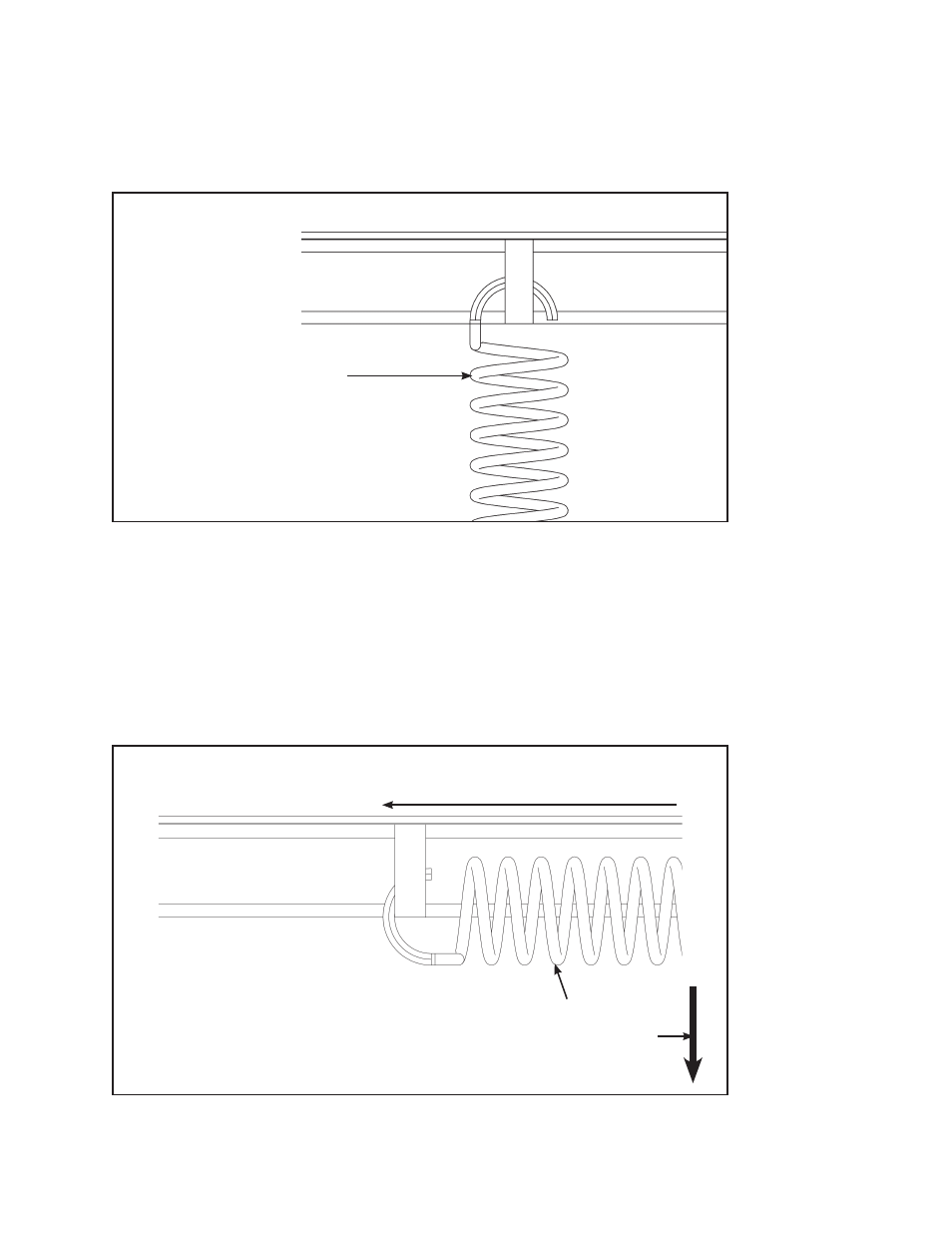

2. Oberes Ende jeder Feder aushaken (siehe Schritte 2A - 2E, Abbildungen 2 und 3).

Das obere Ende der Feder fest ergreifen. Siehe Abbildung 2.

A.

Feder in diesem
Bereich ergreifen

Abbildung 2

Abbildung 3

1. Feder um 90 Grad biegen

Den oberen Teil der Feder um ca. 90 Grad biegen. Siehe Abbildung 3.

B.

Den Haken nach außen schieben und vom Verbindungsstück entfernen. Siehe Abbildung 3.

C.

Die Feder beiseite legen.

D.

Schritte 2A - 2D zum Abklemmen des oberen Endes der anderen Feder wiederholen.

E.

2. Feder nach außen vom Verbindungsstück
wegschieben

HINWEIS: Der restliche Teil der Feder

(nicht abgebildet) weist um ca. 90 Grad
nach unten.
