Cybex FT-360S Functional Trainer Owner’s Manual
Zusammenbau
Seite 6-9
WARNUNG: Bei der Installation der Gewichtssätze äußerst vorsichtig vorgehen.
Missachten dieser Anweisung kann Verletzungen verursachen.
HINWEIS: Dieses Verfahren zusammen mit einer zweiten Person durchführen.

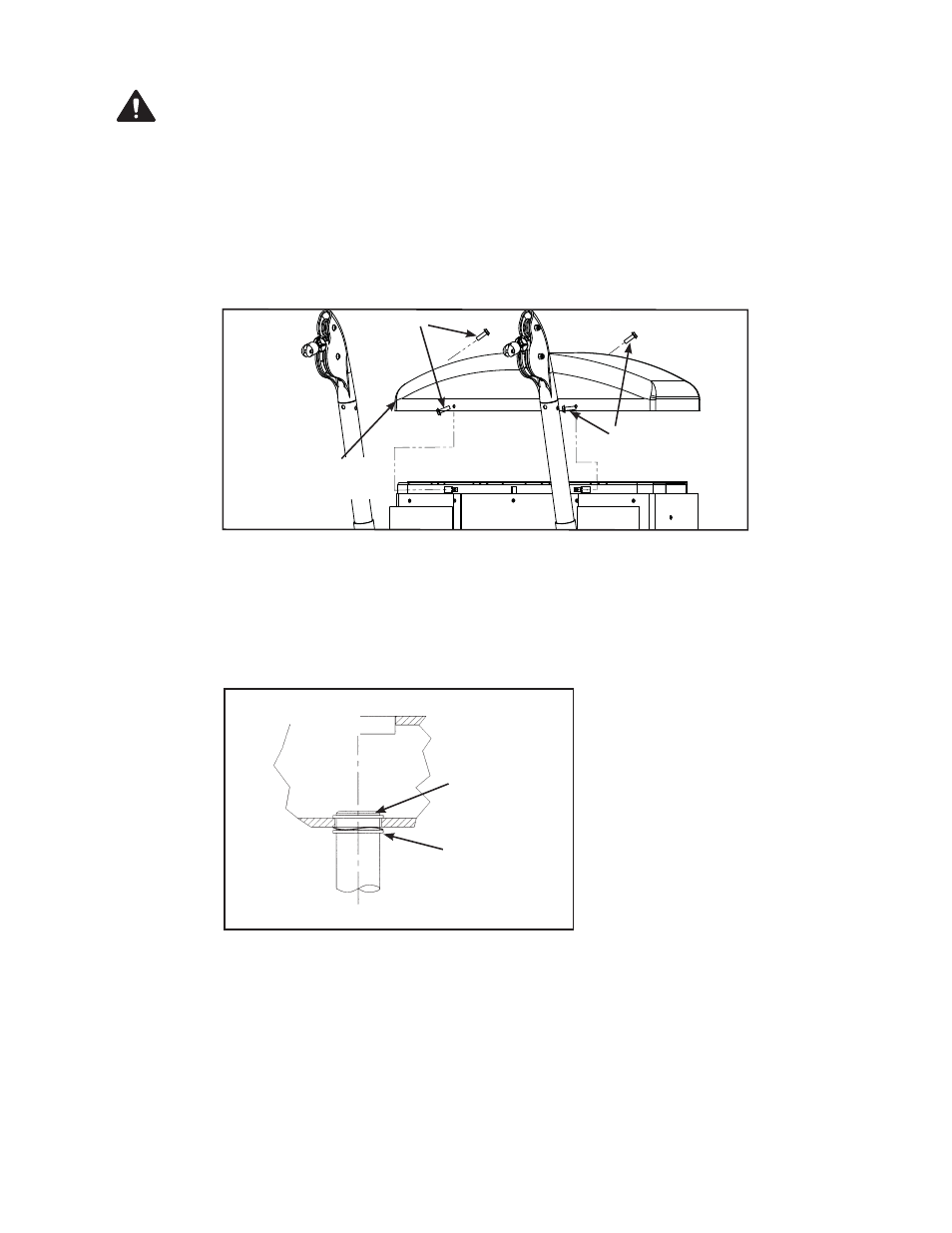

4. Obere Verkleidung ausbauen.
Die vier Schrauben, mit denen die obere Verkleidung befestigt ist, mit einem 1/8-Zoll-Inbusschlüssel
A.
entfernen. Siehe Abbildung 5.
Stellschrauben und obere Verkleidung beiseite legen.
B.
5. Gewichtssatz einbauen (siehe Schritte 5A - 5N und Abbildungen 6A - 8).
Den unteren Sicherungsring (und die Federscheibe) mit einer Außen-Sicherungsringzange ca. 5 cm
A.
(2 Zoll) vom oberen Teil der Führungsstange nach unten schieben (um Zugang zum oberen Ring zu
erhalten). Diesen Schritt für die andere Führungsstange wiederholen. Siehe Abbildung 6A.
Abbildung 6A
Federscheibe
und unterer
Sicherungsring
Oberer
Sicherungsring
Rahmen
Schrauben
Obere Verkleidung
Schrauben
Abbildung 5
