Cybex FT-360S Functional Trainer Owner’s Manual

Zusammenbau

Seite 6-5

Installation der Schnappverschlüsse

1. Installation der Schnappverschlüsse (siehe Schritte 1A, 1B und Abbildung 1).

Die Arme in die Montagehöhe drehen.

A.

Die beiden Schnappverschlüsse (61) bereitlegen.

B.

Die Schnappverschlüsse (61) an jedem Seilzugarm am Seilzug befestigen.

C.

Siehe Abbildung 1.

61

Abbildung 1

Abbildung 3

98

98

Gerät nach
vorn kippen
und Fußauflage
für jede Seite
anbringen.

Gerät nach
hinten
kippen und
Fußauflage
für jede Seite
anbringen.

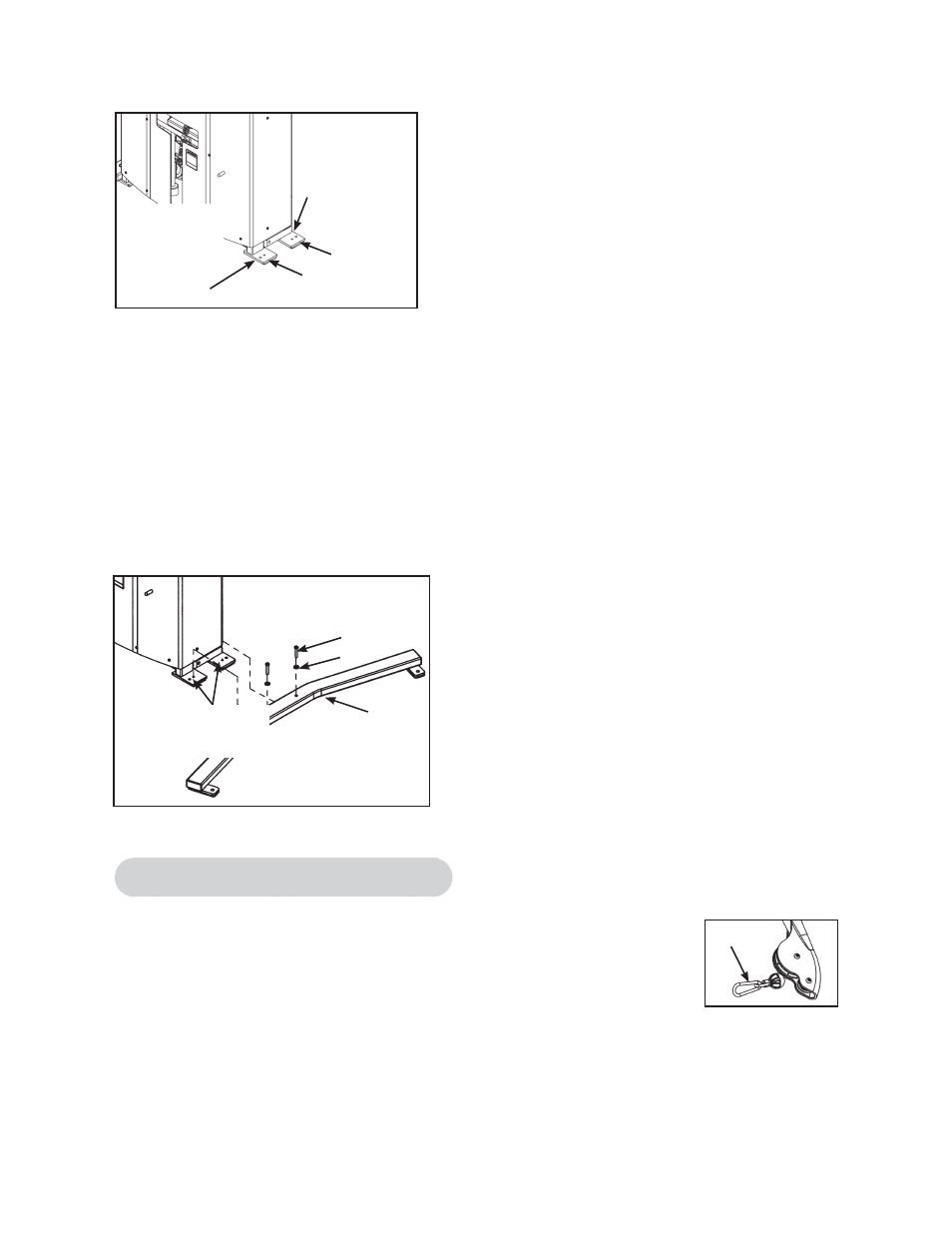

4. Stabilisatoren installieren (siehe Schritte 4A - 4D und Abbildung 4).

Vier 0,375-16 x 2,00 BHCS-Schrauben (schwarz, 80), vier schwarze

A.

0,3125 Unterlegscheiben (81) und zwei Stabilisatoren (103) bereitlegen.

Einen der Stabilisatoren mit den Bohrungen im Rahmen ausrichten. Siehe Abbildung 4.

B.

Einen Stabilisator wie in Abbildung 4 dargestellt mit zwei 0,375-16 x 2,00 BHCS-Schrauben

C.

(schwarz, 80) und zwei schwarzen 0,3125 Unterlegscheiben (81) befestigen.

Schritte 4B - 4C wiederholen, um den anderen Stabilisator zu befestigen.

D.

Abbildung 4

80

81

103

HINWEIS: Die

inneren Bohrungen
verwenden.
