Cybex 770T Treadmill Benutzerhandbuch
Seite 23
Bedienungsanleitung für Cybex
23

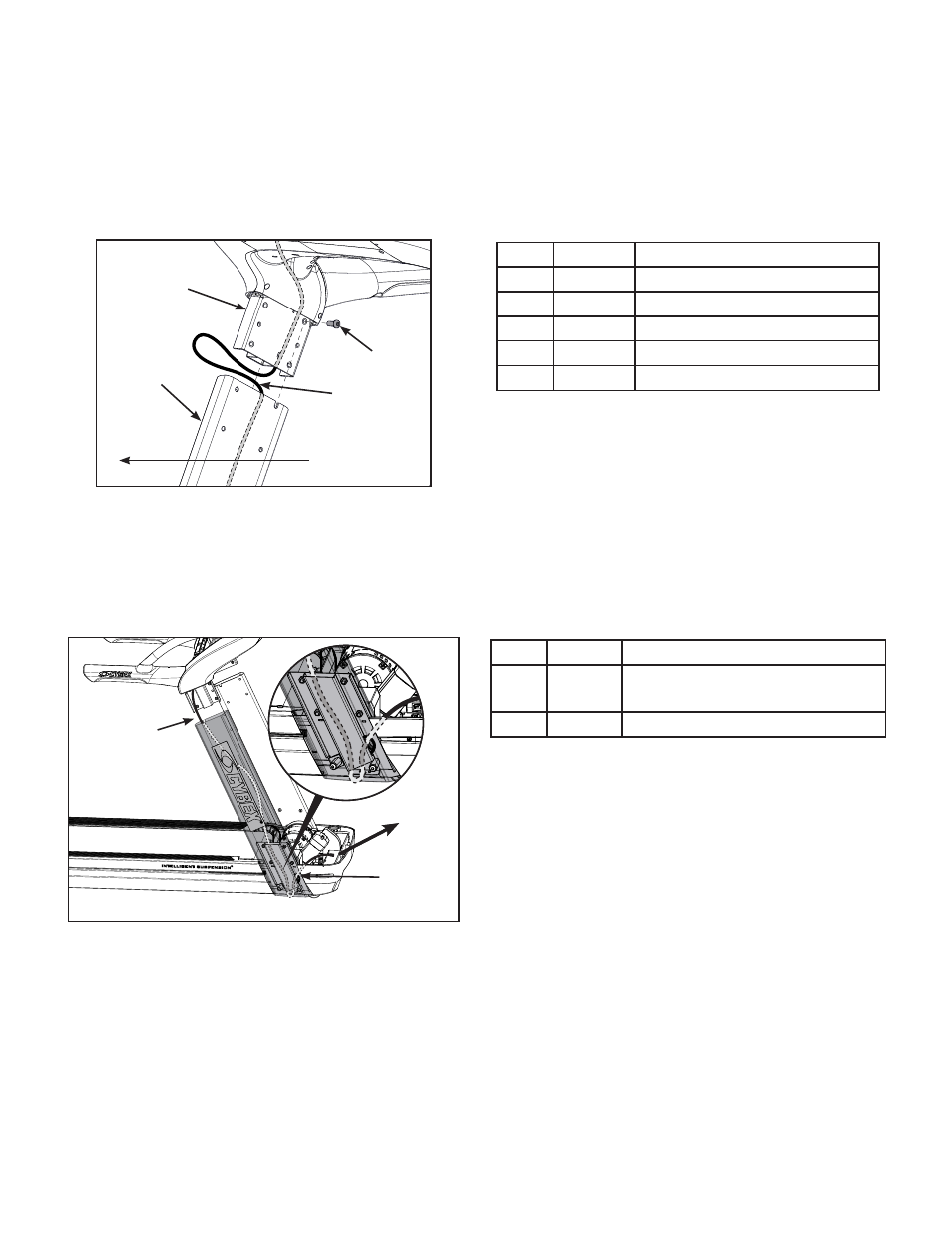

Montieren Sie das Konsolenbauteil an den Stützen
Wenn das Gerät optional A/V oder CSAFE Kabel enthält, folgen Sie demselben Verfahren des
Displaykabels.
1. Drehen Sie eine Schraube von Hand in das obere hintere Loch für jede Seite des
Konsolenbauteils. Die Schrauben nicht vollständig in das Konsolenbauteil drehen.
3
1
4
2
5
Artikel Beschreibung
1
2
Konsole
2
4
Stütze (Rechte Ansicht)
3
15
Schraube
4
Displaykabel
5
Gerätvorderseite
Das Konsolenkabel bei der Montage des Konsolenbauteils nicht einklemmen oder beschädigen.
Zwei Personen sind für die folgenden zwei Schritte erforderlich.
2. Fügen Sie das Konsolenkabel in den oberen Teil der rechten Stütze ein, bis es aus dem Loch
an der Unterseite der rechten Stütze herauskommt.
1
2
Artikel Beschreibung
1
Fügen Sie das Konsolenkabel
hier ein.
2
Loch
3. Platzieren Sie das Konsolenbauteil auf den in Schritt 1 in der linken und rechten Stützen
montierten Schrauben.
