Cybex 770T Treadmill - Handbuch (Seite 26)

Bedienungsanleitung für Cybex
26

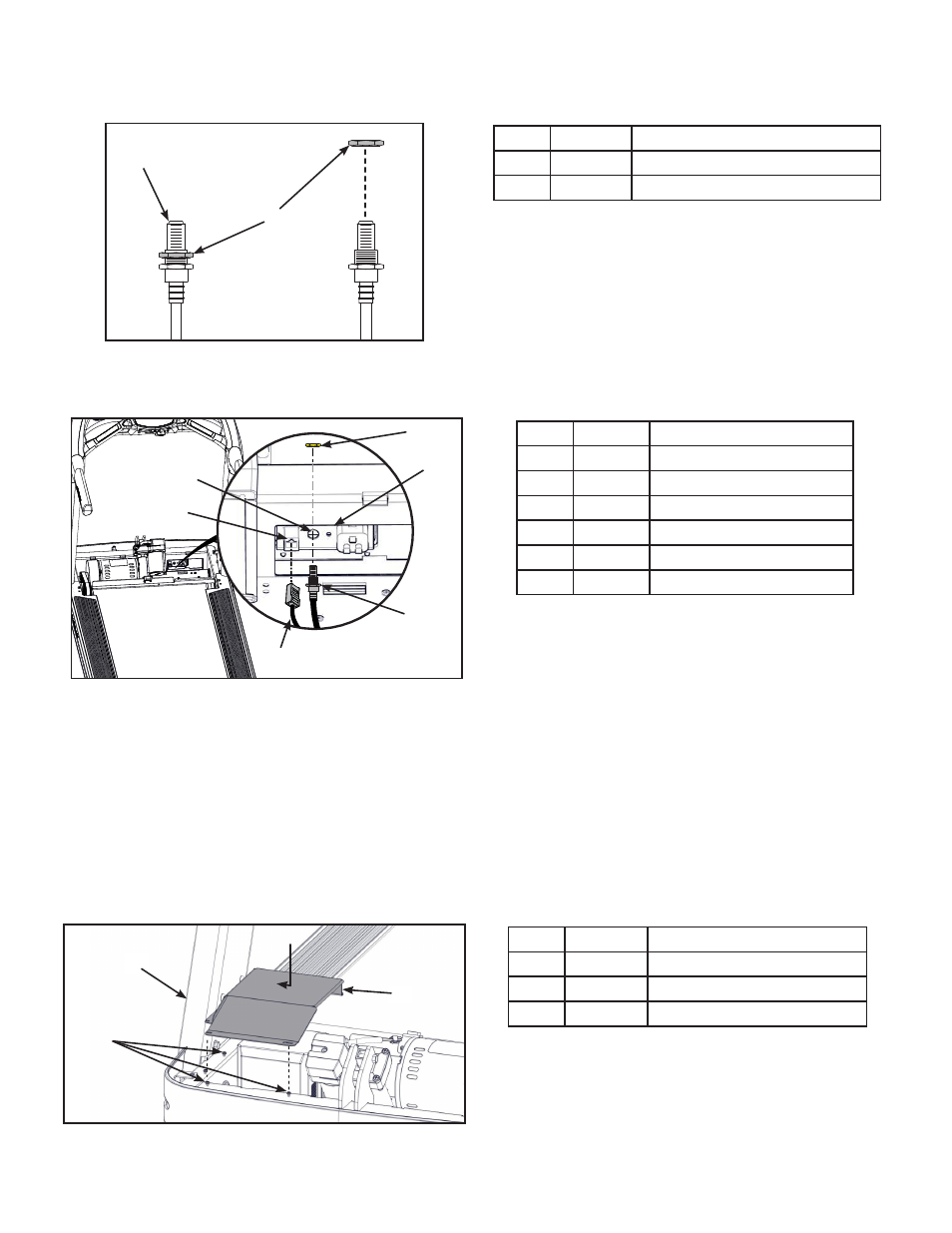

2. Schrauben Sie die Mutter am Ende des A/V-Kabels ab.
1
2
Artikel Beschreibung
1 A/V-Kabel
2 Mutter
3. Legen Sie das A/V-Kabel in die D-förmige Öffnung in der Trägerplatte auf der Vorderseite des
Geräts.
5
6
3
4
1
2
Artikel Beschreibung
1 A/V-Kabelloch
2 6 CSAFE-Koppler
3 Mutter
4 Trägerplatte
5 A/V-Kabel
6 CSAFE-Kabel, rot
4. Drehen Sie die in Schritt 2 entfernte Mutter von Hand auf das A/V-Kabel.
5. Installieren Sie das A/V-Kabel an der Trägerplatte auf der Vorderseite des Geräts mit einem 14
mm Gabelschlüssel.
6. Stecken Sie das CSAFE-Kabel in den CSAFE-Koppler auf der Vorderseite des Geräts.
Montieren Sie die Abschirmung
Ziehen Sie die sieben Schrauben, mit denen die Abschirmung an der Basis befestigt ist, mit einem
Kreuzschlitzschraubendreher fest.
2
3
1
Artikel Beschreibung
1 Basis
2 Schrauben (7)
3 Abschirmung
