Bedienungsanleitung für Cybex
25

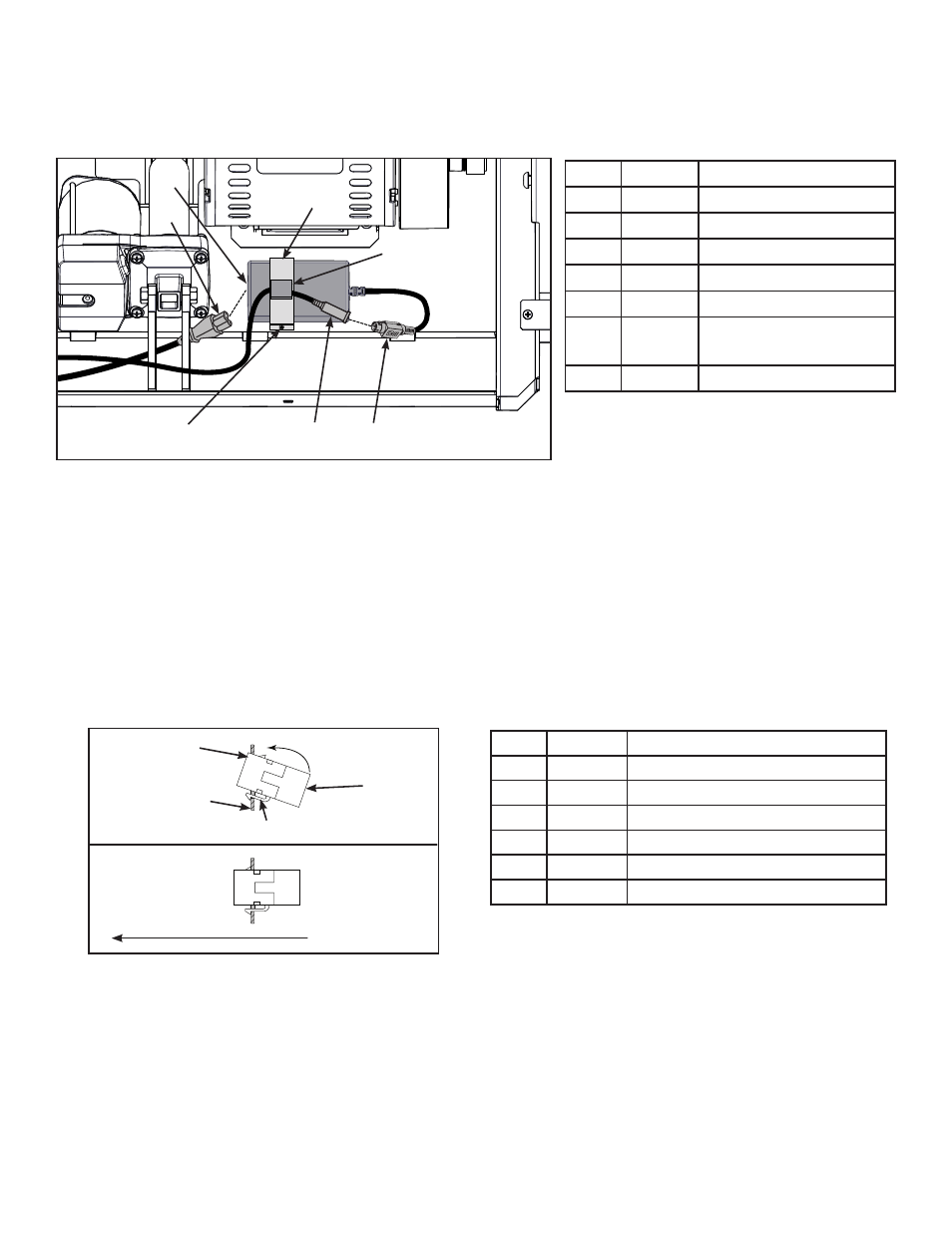

Das Netzteil installieren
1. Das Netzteil am Unterteil mithilfe der Klammer und der Schraube anbringen.
6
2
7
4
3
1
5
Artikel Beschreibung
1
Netzkabel
2
7
Netzeingang
3
8
Klammer
4
8
Graue Kabelklammer
5
9
Schraube
6
Konsolenkabel-DIN-
Steckverbinder
7
Netzteilausgang
2. Das Netzkabel in die Netzanschlussbuchse des Netzteils einstecken.
3. Das Konsolenkabel durch die graue Kabelklammer verlegen.
4. Den DIN-Steckverbinder des Konsolenkabels am Netzteilausgang anschließen. Sicherstellen,
dass die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur
Freigabe nicht getrennt werden können.
Montieren Sie optional A/V oder CSAFE-Kabel
1. Legen Sie den CSAFE-Koppler in die Trägerplatte durch Einhaken der unteren Lasche in die
Halterung und lassen Sie sie in der oberen Lasche einrasten.
2
1
4
3
5
6
Artikel Beschreibung
1
Untere Lasche
2
Trägerplatte
3
6
CSAFE-Koppler
4
Untere Lasche
5
Installiert
6
Gerätvorderseite
