Bedienungsanleitung für Cybex
24

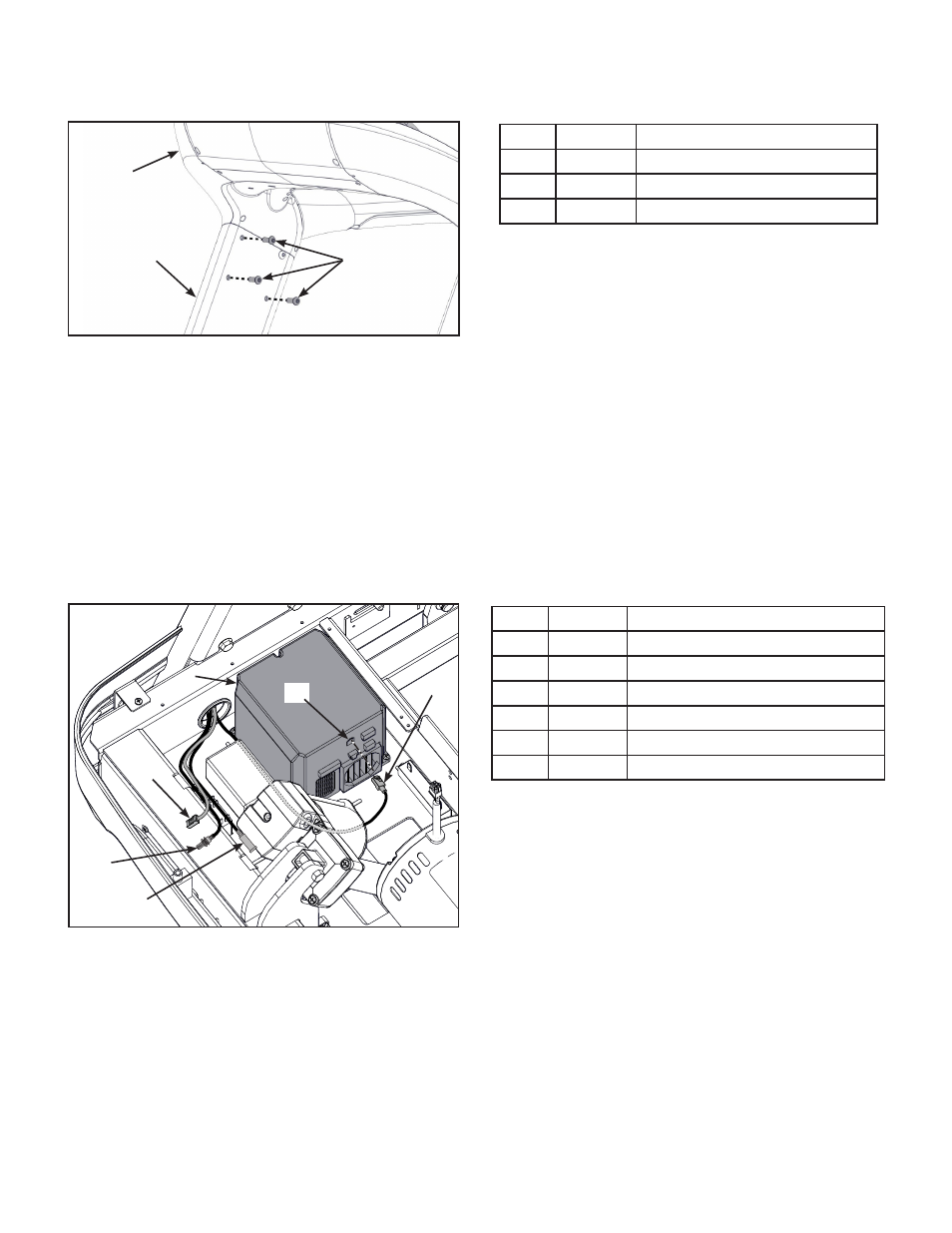

4. Drehen Sie sechs Schrauben in die restlichen Löcher der rechten und linken Stützen.
3
2
1
Artikel Beschreibung
1 2 Konsole
2 4 Stütze (Rechte Ansicht)
3 15 Schraube
5. Ziehen Sie alle Schrauben mit dem 7/32 Zoll Inbusschlüssel und einem 9/16 Zoll
Gabelschlüssel.
Verbinden Sie das Display-Kabel
Das Display-Kabel und das CSAFE Kabel haben die gleichen Anschlüsse. Das Display-Kabel ist
schwarz, das CSAFE Kabel ist rot.
1. Legen Sie die Kabel unter allen anderen Kabel und in Richtung der Bodenplatte.
2. Stecken Sie das Displaykabel am unteren Ende des rechten Stützenbauteils in den
Übertragungs-Port des Controllers.
3
4
5
6
2
1
Artikel Beschreibung
1 2 Controller
2 4 Übertragungs-Port
3 13 Display-Kabel, Schwarz
4 13 CSAFE-Kabel, rot (optional)
5 Koaxialkabel (optional)
6 Netzkabel
