lich der Drucklager), und überprüfen Sie den Abstand zwischen der Stirnseite der
Dichtungskammer und dem Wellenende gemäß der Darstellung in der Einbauzeichnung.
Wenn dieser Abstand nicht mit dem in der Montagezeichnung angegebenen Maß über-
einstimmt, ist die Montage der Gleitringdichtung fehlerhaft; dies kann zum Ausfall der
Gleitringdichtung und in der Folge zum Austritt des geförderten Produkts in die Umwelt
führen.
6.4.3 Gegebenenfalls sind die rotierenden und stationären Bauteile bzw. Unter-komponenten
der Dichtung gemäß der Einbauzeichnung vorzumontieren.
6.4.4 Bauen Sie die Dichtungskomponenten der Reihe nach in die Maschine ein. Legen Sie
den/die Flansch(e) an die Stirnseite der Dichtungskammer an. Montieren Sie gegebe-
nenfalls die Mitnahmepassfedern gemäß der Darstellung in der Einbauzeichnung der
Dichtung und/oder der Pumpe.
6.4.5 Anschlüsse am/an den Dichtungsflansch(en) gemäß den Angaben in der Einbau-
zeichnung und dem Verrohrungsplan ausrichten.
6.4.6 Flanschbolzen/-muttern gleichmäßig anziehen, um zu verhindern, dass der Flansch ver-
kantet bzw. dass der Flansch einen ungleichmäßigen Druck auf die Dichtungskammer
ausübt.
6.4.7 Nachdem das Laufrad mit dem korrekten Drehmoment angezogen wurde, ist zu überprü-
fen, ob die Hülse vollständig aufliegt.
6.4.8 Die übrige Anlage vollständig zusammenbauen (gegebenenfalls einschließlich der
Drucklager).
6.4.9 Die verbindenden Rohrleitungen gemäß API-Plan und der unter Punkt 7 wiedergege-
benen Verrohrungsanleitung montieren. Siehe (gegebenenfalls) auch das Montage- und
Wartungshandbuch für die Versorgungsanlage.
6.4.10 Sicherstellen, dass Antrieb und Mitnehmer gemäß den Verschraubungsanweisungen
und/oder den Anweisungen des Maschinenherstellers ausgerichtet sind.
6.4.11 Nachdem die Anlage ihre Betriebsbedingungen (Druck und Temperatur) erreicht hat, ist
!

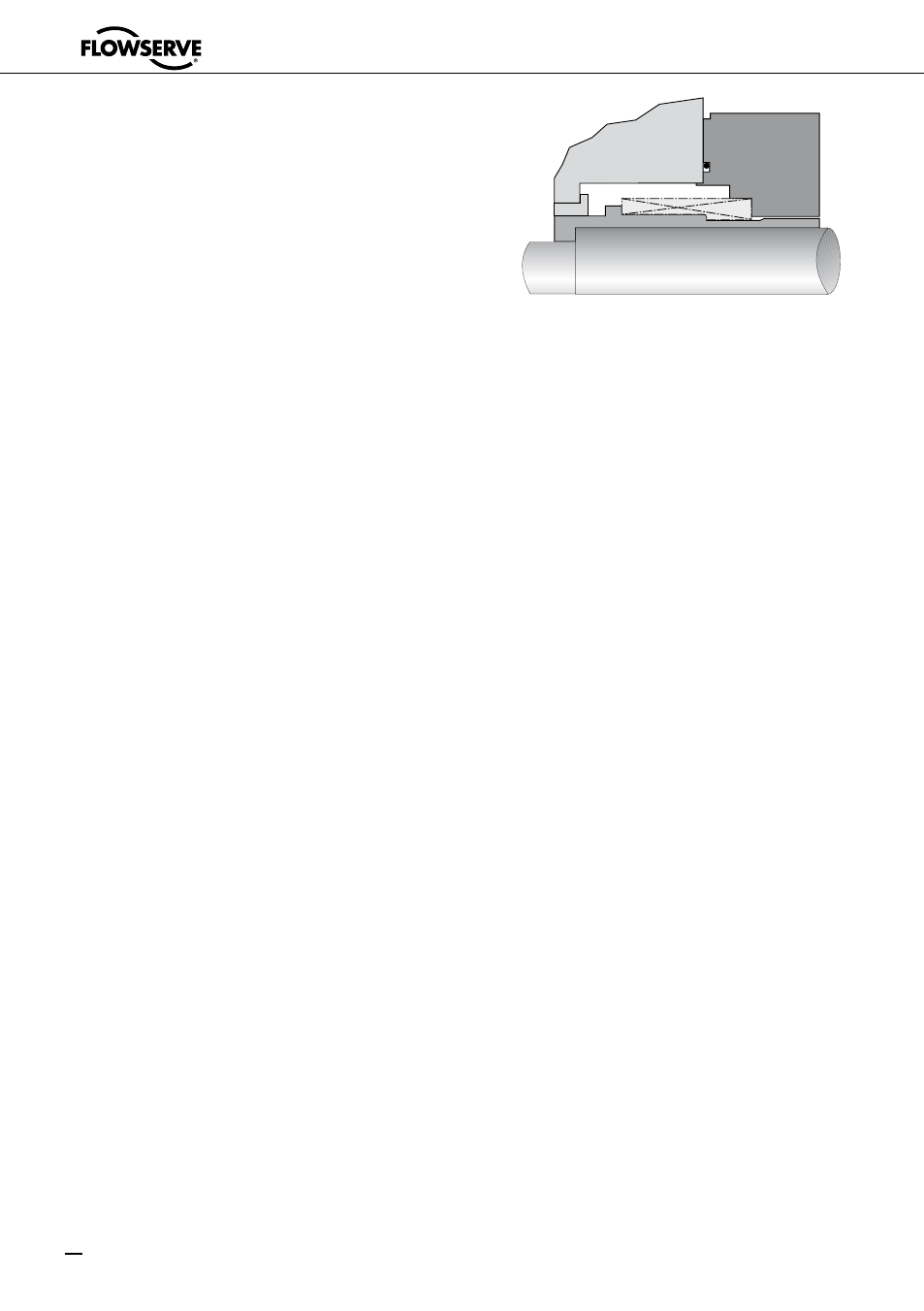

Abbildung 9
Verunreinigungen und anderen Beschädigungen
sind. Säubern Sie vor dem Einbau die geläpp-
ten Flächen mit einem fusselfreien Tuch und
einem schnell trocknenden Lösungsmittel.
Eine Schmierung der Dichtflächen wird
nicht empfohlen, wenn dies in der Einbau-
zeichnung der Dichtung nicht angegeben ist.
6.4.2 Montieren Sie die Dichtungskammer und
die Welle (gegebenenfalls einschließ-
