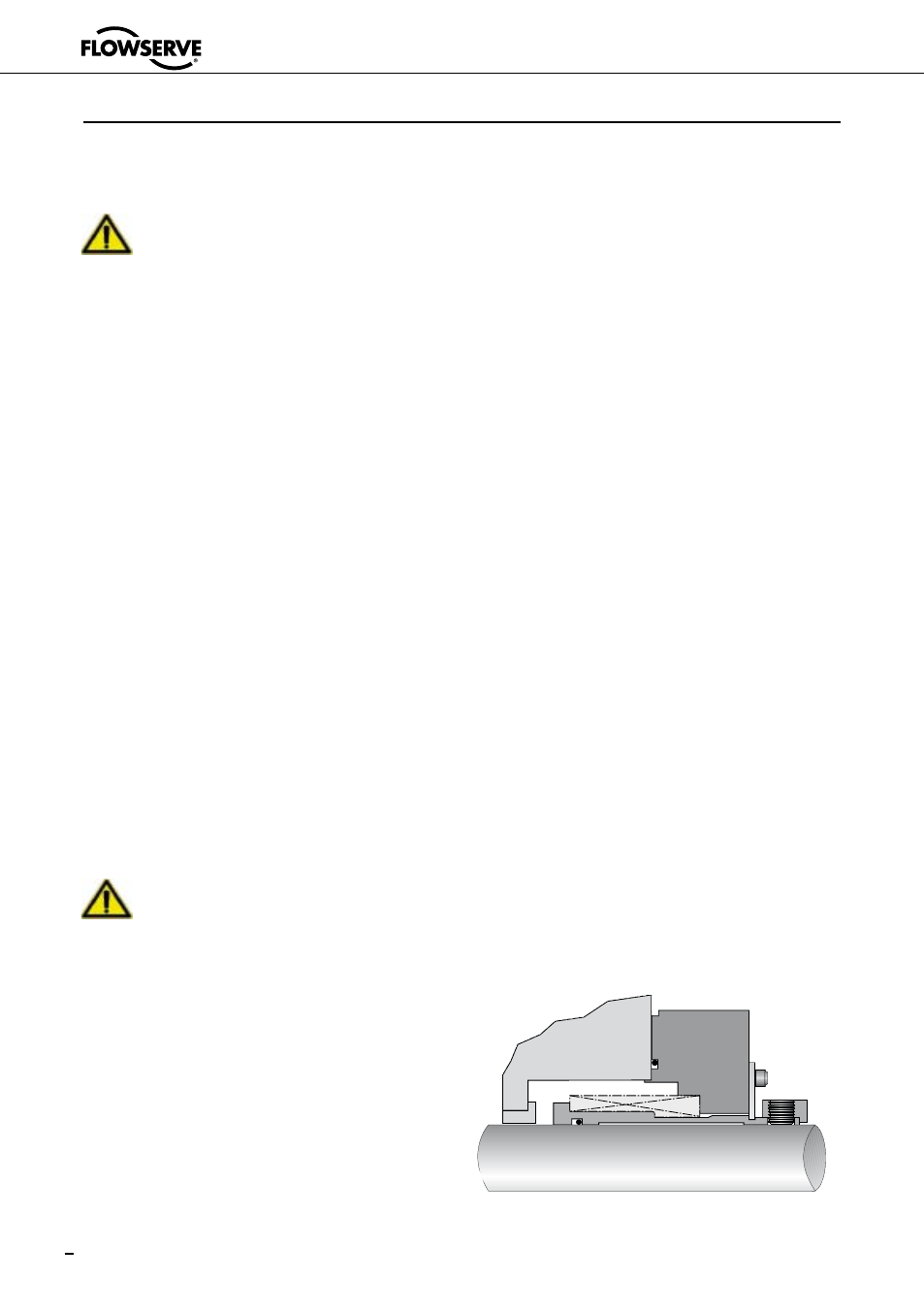

Flowserve Mechanical Seal General - Handbuch (Seite 8)

8
6. Einbau der Gleitringdichtung
Überprüfen Sie, ob die gelieferte Gleitringdichtung mit den Bestellunterlagen übereinstimmt,
damit gewährleistet ist, dass die richtige Dichtung eingebaut wird.
Es ist darauf zu achten, dass die Cartridge-Dichtung bzw. Dichtungsteile während der
Montage der Gleitringdichtung sicher gehandhabt und transportiert werden und dass
ergonomische Grundsätze befolgt werden. Um Personenschäden zu vermeiden, sollte
auch der Bediener Schutzkleidung gemäß den für die Anlage geltenden Vorschriften tragen.
Für die einwandfreie Funktion einer Gleitringdichtung ist das korrekte Einbaumaß von großer
Bedeutung.
Der inkorrekte Einbau der Dichtung kann zum Ausfall der Gleitringdichtung und in der
Folge zum Austritt des geförderten Produkts in die Umwelt führen.
Bei einer Cartridge-Dichtung bilden alle Bauteile eine auf einer Wellenhülse montierte Einheit, so
dass die komplette Dichtung in einem Schritt eingebaut werden kann. Komponentendichtungen
werden in mehreren aufeinander folgenden Schritten in die Maschine eingebaut; sorgfältige
Messungen sind erforderlich, um die rotierenden Bauteile in Bezug auf die stationären Bauteile
korrekt positionieren und sichern zu können. Bei der Feststellung des Einbaumaßes bzw. bei der
Sicherung von Cartridge-Dichtungen muss die Welle sich unbedingt in derselben Position befin-
den, die sie beim Betrieb der Maschine einnimmt (dabei ist z.B. auch die Wärmeausdehnung
und -schrumpfung der Welle in Bezug auf das Gehäuse zu berücksichtigen).
Zum leichteren Einbau können Dichtung(smanschett)en leicht geschmiert werden. Das Schmier-
mittel muss sowohl mit dem Produkt als auch dem Dichtungsmaterial kompatibel sein. In der
Regel ist Silikonfett gut geeignet, doch sollte dies vor dem Auftragen überprüft werden.
Achtung: Eine zu starke Kompression des Balges ist zu vermeiden. Dies könnte zur
Verringerung von Federkraft und Federlänge führen.
Einige Gleitringdichtungen sind drehrichtungsabhängig. Überprüfen Sie vor dem Einbau, ob die
Drehrichtung der Welle mit der Drehrichtung der Gleitringdichtung übereinstimmt.
Teile der Gleitringdichtung, die während der Montagearbeiten betreten werden müs-
sen, sind durch entsprechende Vorkehrungen zu sichern. Diese Teile müssen rutsch-
hemmend, stolper- und absturzsicher ausgeführt sein (z. B. durch Anbringen von
Haltevorrichtungen).
6.1 Einbau einer Cartridge-Dichtung
mit Montagelaschen
Siehe Abbildung 6.
!
Abbildung 6
!
