Allgemeine Montage- und Wartungsanleitung für Maschinenbauteile
9
6.1.1 Vor der Montage Zeichnung, Stückliste und Dichtungseinheit überprüfen.
6.1.2 Dichtung auf der Welle montieren und an der Stirnseite des Dichtungsraums positionieren.
6.1.3 Anschlüsse am/an den Dichtungsflansch(en) gemäß den Angaben in der Zeichnung und
dem Verrohrungsplan ausrichten.
6.1.4 Flansch gleichmäßig anziehen, um zu verhindern, dass der Flansch verkantet bzw. dass
der Flansch einen ungleichmäßigen Druck auf den Dichtungsraum ausübt. Ziehen Sie die
Schrauben der Mitnehmereinheit nicht an.
6.1.5 Die übrige Anlage vollständig zusammenbauen (gegebenenfalls einschließlich der
Drucklager).
6.1.6 Überprüfen, ob die Montagelaschen korrekt sitzen und eingerastet sind.
Die inkorrekte Position der Montagelaschen kann zum Ausfall der Gleitringdichtung und
in der Folge zum Austritt des geförderten Produkts in die Umwelt führen.
6.1.7 Mitnehmer anziehen; Drehmomentangaben beachten.
Fehlerhaftes Anziehen der Schrauben kann zu einer Gefahrensituation führen, da die
Gleitringdichtung sich bei Druckbeaufschlagung aus dem Dichtungsraum herausbewe-
gen kann.
6.1.8 Die verbindenden Rohrleitungen gemäß API-Plan und der unter Punkt 7 wiedergege-
benen Verrohrungsanleitung montieren. Siehe (gegebenenfalls) auch das Montage- und
Wartungshandbuch für die Versorgungsanlage.
6.1.9 Montagelaschen aus der Hülse ausrasten und in ausgerasteter Position fest verschrauben.
Um einen Kontakt zwischen rotierenden und statischen Teilen zu vermeiden, ist sicher-
zustellen, dass die Montagelaschen nicht auf die Hülse zurückfallen.
6.1.10 Sicherstellen, dass Antrieb und Mitnehmer gemäß den Verschraubungsanweisungen
und/oder den Anweisungen des Maschinenherstellers ausgerichtet sind.
6.1.11 Nachdem die Anlage ihre Betriebsbedingungen (Druck und Temperatur) erreicht hat, ist
die Ausrichtung der Pumpe zum Mitnehmer erneut zu überprüfen. Nehmen Sie die not-
wendigen Einstellungen vor.
6.2
Einbau einer Cartridge-Dichtung
mit Zentriervorrichtungen

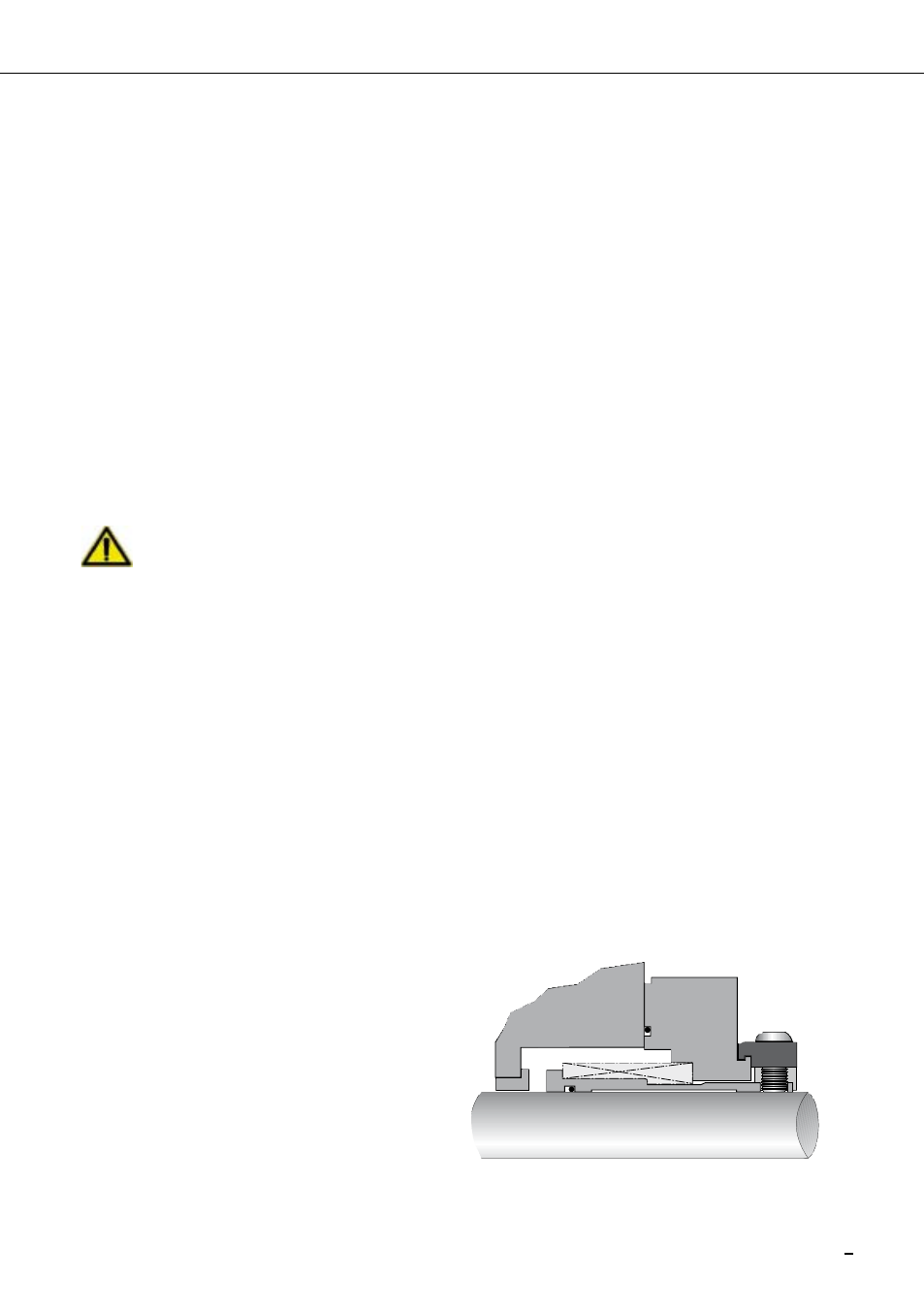

Siehe Abbildung 7
6.2.1 Vor der Montage Einbauzeichnung,
Stückliste und Dichtungseinheit überprüfen.
!
!
Abbildung 7
