Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X
25
l
MAX: Solange die Taste MAX gedrückt wird, läuft die Pumpe mit der höchsten
zulässigen Drehzahl und mit der im Display angezeigten Drehrichtung. Wird die
Taste losgelassen, kehrt die Pumpe in den vorherigen Zustand zurück.
Hinweis: Zum Entlüften kann die Taste MAX so lange gedrückt werden, bis
Flüssigkeit durch die Pumpe strömt und den Auslass erreicht. Lassen Sie dann
die Taste MAX los.
l

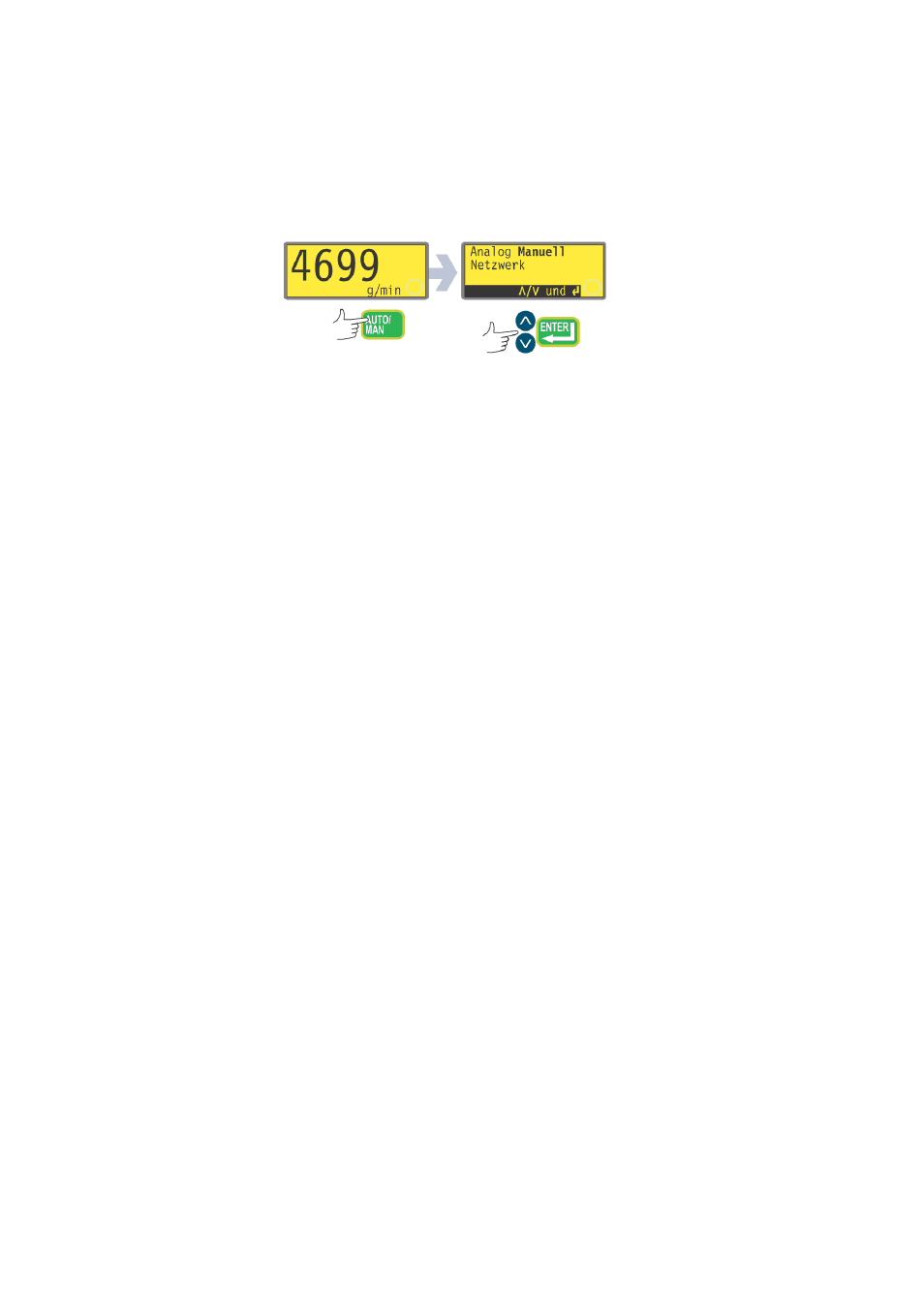

AUTO/MAN: zeigt einen Bildschirm an, der drei Optionen bietet:
Handbedienung, Analogsteuerung oder Netzwerk-Steuerung (RS485).
Verwenden Sie die Tasten AUF und AB, um eine Auswahl zu treffen. Drücken
Sie die Taste ENTER, um die Auswahl zu bestätigen. Nach dem Einschalten
läuft die Pumpe bei Analog- oder Netzwerksteuerung mit der durch ein Analog-
oder RS485-Signal vorgegebenen Drehzahl und der im Display angezeigten
Drehrichtung.
l
STOP: Funktionslos, wenn die Pumpe nicht läuft. Läuft die Pumpe, hält die
Taste STOP die Pumpe an. Im Display werden weiterhin die letzte Drehzahl
und Drehrichtung angezeigt. Wird die Taste START erneut gedrückt, kehrt die
Pumpe zu dieser Drehzahl und Drehrichtung zurück.
l
AUF: Erhöht die auf dem Display angezeigte Drehzahl in Schritten von mind-
estens 0,1 U/min (es sei denn, die angezeigte Drehzahl ist bereits die höchste
zulässige Drehzahl). Wird die Pumpe durch Drücken der Taste START ein-
geschaltet, läuft sie mit der neuen Drehzahl. Falls die Pumpe läuft, wenn die
Taste AUF gedrückt wird, findet die Änderung sofort statt.
Hinweis: Nach einer Drehzahländerung wird vier Sekunden lang ein Bildschirm
mit der neuen Drehzahl in U/min und der neuen Fördermenge angezeigt.
Anschließend kehrt die Anzeige zum zuvor eingestellten Handbedienungs-
Hauptbildschirm zurück: U/min oder Fördermenge.
l
AB: Senkt die auf dem Display angezeigte Drehzahl in Schritten von mind-
estens 0,1 U/min. Wird die Pumpe durch Drücken der Taste START einge-
schaltet, läuft sie mit der neuen Drehzahl. Die kleinste mögliche Drehzahl
beträgt 0,1 U/min. Falls die Pumpe läuft, wenn die Taste AB gedrückt wird,
findet die Änderung sofort statt.
Hinweis: Nach einer Drehzahländerung wird vier Sekunden lang ein Bildschirm
mit der neuen Drehzahl in U/min und der neuen Fördermenge angezeigt.
Anschließend kehrt die Anzeige zum zuvor eingestellten Handbedienungs-
Hauptbildschirm zurück: U/min oder Fördermenge.
Hinweis: Durch ein weiteres Drücken der Taste AB kann die Drehzahl von
0,1 U/min auf 0 U/min gesenkt werden. Die Pumpe befindet sich nach wie
vor im Betriebszustand und das Drehrichtungssymbol bewegt sich weiterhin.
Drücken Sie die Taste AUF, um zur Mindestdrehzahl der Pumpe zurückzuke-
hren.
l
DREHRICHTUNG: Ändert die im Display angezeigte Drehrichtung. Wird die
Pumpe durch Drücken der Taste START eingeschaltet, dreht sie in der neuen
Richtung. Falls die Pumpe läuft, wenn die Taste DREHRICHTUNG gedrückt
wird, findet die Änderung sofort statt.
