Watson-Marlow 520DuN - Handbuch (Seite 29)

Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 29
15.2 Eingabe über Hauptmenü

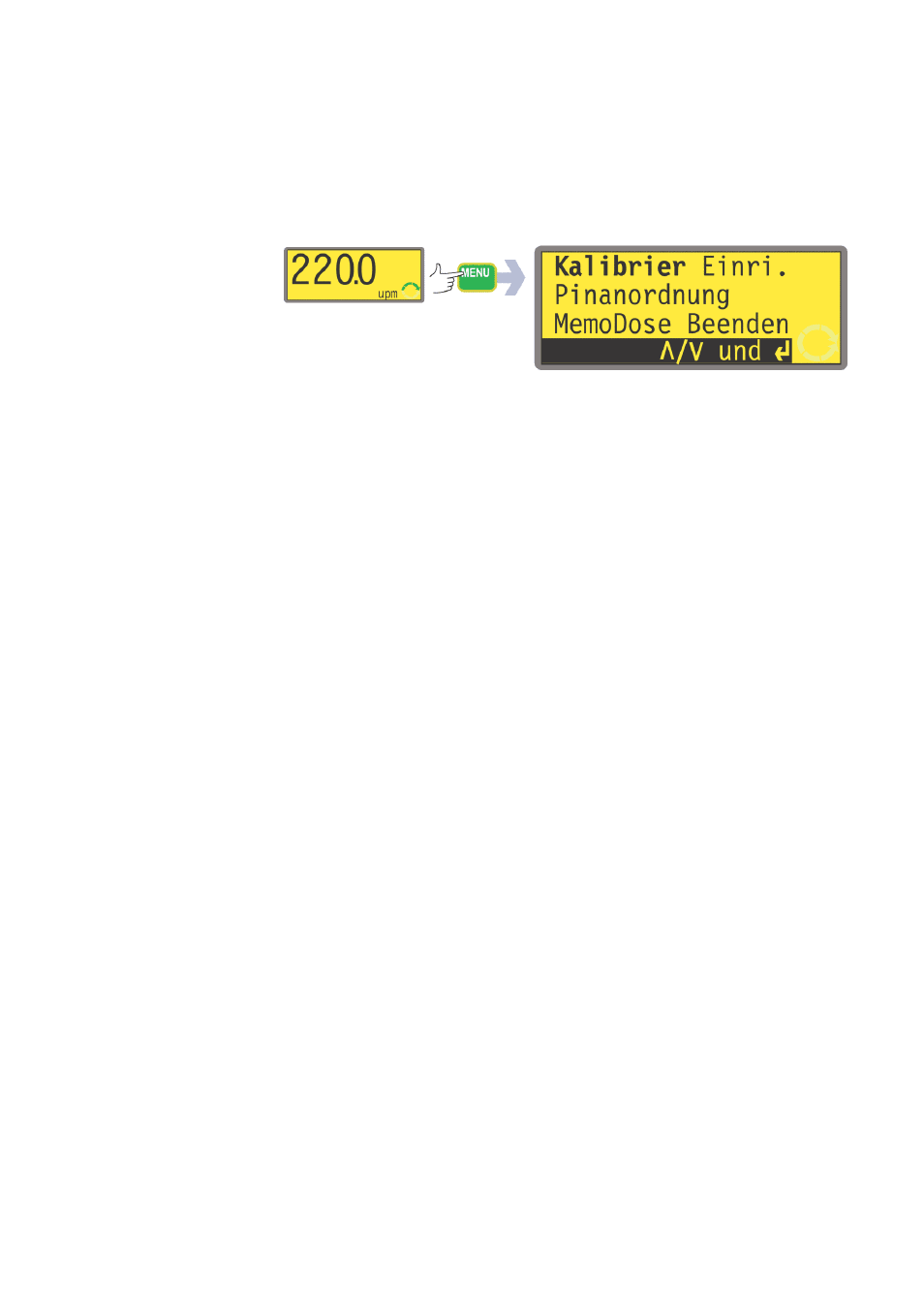

Mit der Taste MENU wird das Hauptmenü angezeigt. Sie funktioniert immer, während
die Pumpe in Betrieb ist, es sein denn, es wird ein Fehlerbildschirm angezeigt oder
ein Bildschirm, in dem mit den Tasten AUF und AB Werte eingegeben werden.
Das Hauptmenü bietet fünf Optionen: Kalibrier, Einri., Pinanordnung, MemoDose
und Beenden. Verwenden Sie die Tasten AUF und AB, um eine Auswahl zu treffen.
Drücken Sie die Taste ENTER, um die Auswahl zu bestätigen.
Kalibrierung
Der Menüpunkt Kalibrier ermöglicht dem Benutzer, die Pumpe mit Standardwerten
für eine Reihe von Pumpenköpfen und Schläuchen zu kalibrieren sowie die
Fördermengen mit einer Kalibrierdosisfunktion fein anzupassen.
Einrichtung
Der Menüpunkt Einri. ermöglicht dem Benutzer, die Betriebsparameter der Pumpe
in 20 Kategorien einzustellen: Trimmung, Analog, Display, Pumpennummer,
Baudrate, Stoppbits, Xon/Xoff, Fördermenge-Maßeinheiten, Laufzeit,
Ausgänge, Fern-Ausschaltung, Auto-Neustart, Einstellung max. Drehzahl,
Hintergrundbeleuchtung, ROM, Sprache, Standardeinstellungen, Piepton,
Sicherheitscode und Beenden.
Pinanordnung
Die Pinanordnung hat für die Pumpe 520DuN IP66/NEMA 4X keine Bedeutung.
Wenn daher der Menüpunkt Pinanordnung ausgewählt wird, zeigt die Pumpe einen
Warnbildschirm an und kehrt dann zum Hauptmenü zurück.
MemoDose
Die MemoDose-Funktion dient zum Speichern der Anzahl der Umdrehungen, die zum
Ausgeben einer bestimmten Flüssigkeitsmenge erforderlich ist, und bewirkt, dass die
Pumpe diese Menge wiederholt ausgibt.
Beenden
Wird der Menüpunkt Beenden ausgewählt, stoppt die Pumpe und kehrt zu ihrem
letzten Handbetriebszustand zurück.
