Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 67
Wichtig: Allgemeine Anweisungen für Fernsteuerungseingänge
Alle Fernsteuerungseingänge können auf zwei Arten ange-
schlossen werden:
Logik
Es kann eine Logikspannung zwischen 5-V-TTL- und
24-V-Industrielogik an den Eingang angeschlossen werden. Die Pumpe
ist so konfiguriert, dass sie ohne Abänderung überall in diesem Bereich
funktioniert. Eine beliebige 0-V-Klemme – vorzugsweise jedoch die
zum gewünschten Eingang gehörige 0-V-Klemme – wird an die 0 V des
Steuergeräts für die Schaltung angeschlossen. Das Tiefpegelsignal ent-
spricht 0 V. Das Hochpegelsignal entspricht 5 V - 24 V.
Schalter
Es kann ein Fernsteuerungsschalter zwischen dem Eingangspin und
einer beliebigen positiven Spannungsversorgung (vorzugsweise an der
zugehörigen Versorgungsklemme) der Pumpe angeschlossen werden.
Verwenden Sie jedoch nicht die 10-V-Versorgungsklemme des Fern-
Poti-Steckverbinders.

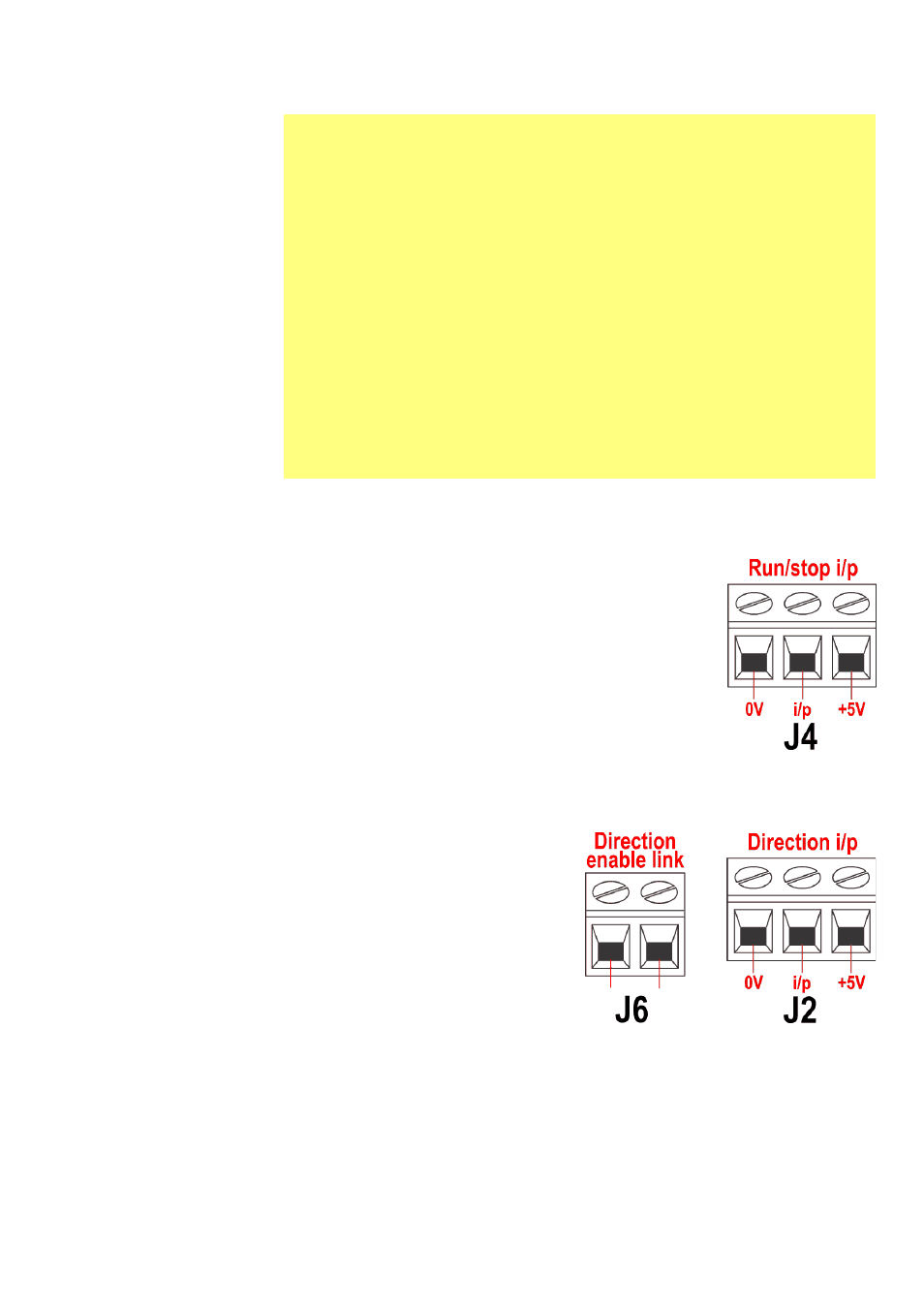

22.7 Run-/Stopp-Eingang
Fern-Ein-/Ausschaltung: Schließen Sie einen
Fernsteuerungsschalter zwischen der i/p-Klemme und der
+5-V-Klemme des Run-/Stopp-Eingang-Steckverbinders
(J4) an. Alternativ kann ein Logikeingang an die i/p-
Klemme angelegt werden (Masse an der 0-V-Klemme). Ein
Hochpegeleingang stoppt die Pumpe, ein Tiefpegeleingang
startet sie. Ist keine Verbindung vorhanden bzw. ist der
Schalter offen, läuft die Pumpe. Um die Befehlsrichtung des
Run-/Stopp-Eingangs zu ändern bzw. einzustellen, siehe
18.11 Fern-Ausschaltung im Setupmenü.
22.8 Drehrichtungseingang
Um die Fern-Drehrichtungssteuerung
zu aktivieren und die Taste
DREHRICHTUNG auf dem Tastenfeld zu
deaktivieren, werden die Klemmen des
Drehrichtungsfreigabe-Steckverbinders
(J6) miteinander verbunden. Wichtig:
Legen Sie keine Spannung an
den Drehrichtungsfreigabe-
Steckverbinder an. Schließen Sie
einen Fernsteuerungsschalter zwis-
chen der +5-V-Klemme und der i/p-
Klemme des Drehrichtungseingang-
Steckverbinders (J2) an. Schalter offen: Drehung im Uhrzeigersinn. Schalter
geschlossen: Drehung entgegen dem Uhrzeigersinn. Alternativ kann ein Logiksignal
an die i/p-Klemme und die 0-V-Klemme des Drehrichtungseingang-Steckverbinders
(J2) angelegt werden. Hochpegeleingang: Drehung entgegen dem Uhrzeigersinn,
Tiefpegeleingang: Drehung im Uhrzeigersinn. Ist keine Verbindung vorhanden, dreht
die Pumpe standardmäßig im Uhrzeigersinn.
