Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X 88

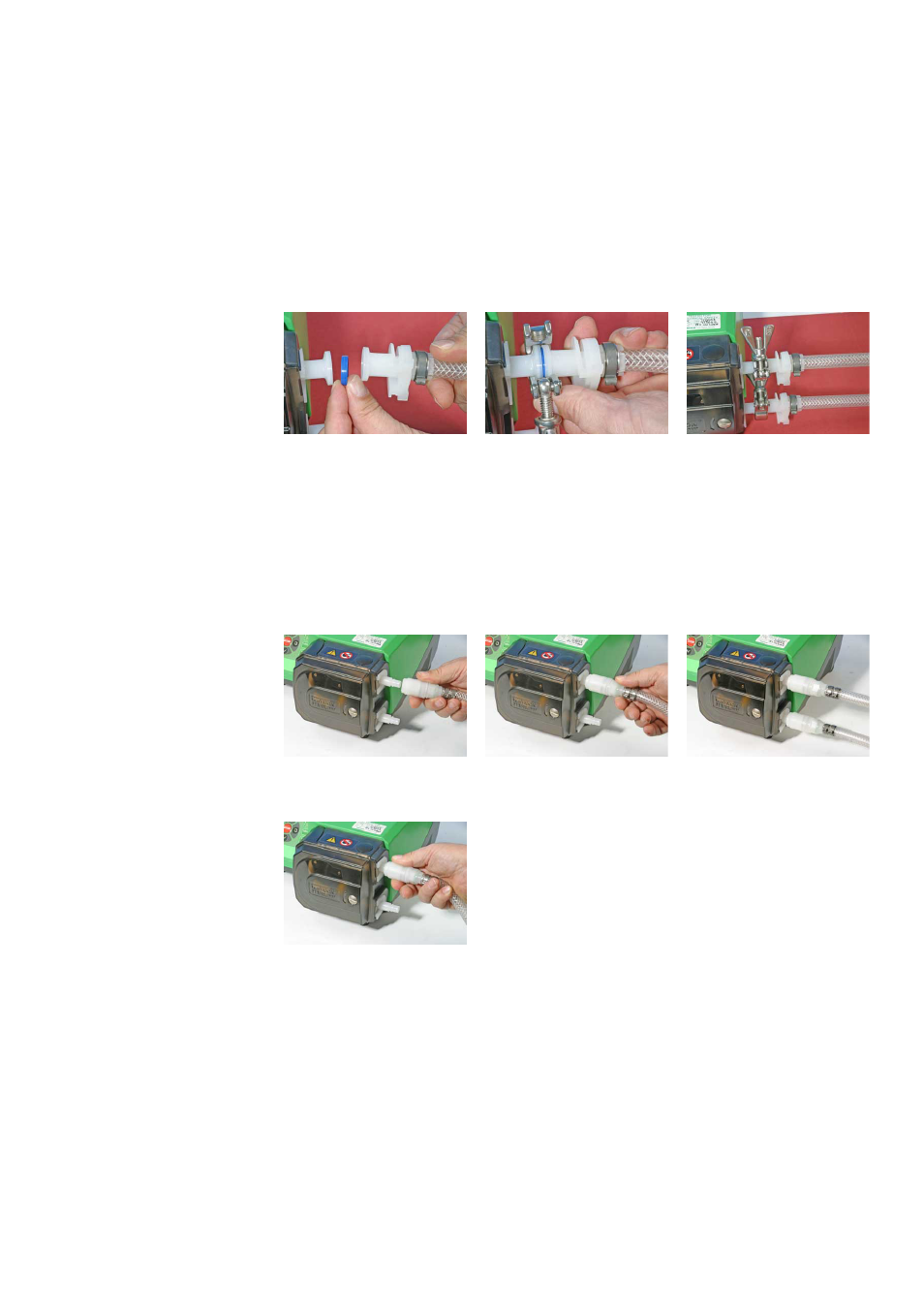

29.5 520RE Anschluss des Elementes
Wählen Sie geeignete Schläuche für den Anschluss an die Versorgungs- und
Auslassverbinder des Schlauchelements aus. Ist der Drucknennwert auf die
Anwendung abgestimmt?
Mini-Tri-clamp-Sanitärverbinder 19 mm
Sanitärverbinder werden mit mini-Tri-clamps und Dichtungen an ein Schlauchsystem
angeschlossen.
l Stecken Sie die bauseits vorhandenen Verbinderenden in den jeweiligen
Elementverbinder, zwischen denen sich eine Dichtung befindet.
l Verwenden sie einen Tri-clamp, um beide Flansche korrekt zu verriegeln. Den
Tri-clamp schließen und anziehen.
Industrielle Schnellkupplungen
Industrielle Verbinder werden mit Schnellkupplungen an ein Schlauchsystem ange-
schlossen.
l Halten Sie die Pumpe fest und schieben Sie die (bei Watson-Marlow Bredel
erhältliche) Buchse bis zum Einrasten über das Element.
l Zum Lösen der Verbindung halten Sie die Pumpe fest, ziehen Sie die äußere
Verbinderhülse und drehen Sie sie entgegen dem Uhrzeigersinn, wobei
gleichzeitig die Buchse weggezogen wird.
