Bedienungsanleitung Watson-Marlow-Pumpen 520DuN IP66/NEMA 4X
86
29.4 520RE Einlegen des Elementes
Schlauchelement-Pumpenköpfe des Typs 520RE sind werkseitig für die Aufnahme von
Watson-Marlow-Schlauchelementen mit 2,4 mm Wandstärke eingestellt. Es können
mit industriellen Schnellkupplungen oder Tri-Clamp-Sanitärverbindern ausgerüstete
Elemente verwendet werden; dabei ist jedoch von entscheidender Bedeutung,
den Drucknennwert des Elements auf den Drucknennwert des Pumpenkopfes
abzustimmen, sodass die richtigen Rollenfederraten und Anpresseinstellungen zur
Anwendung kommen. Der Drucknennwert des Pumpenkopfes erscheint auf dem
flexiblen Rotordeckel in der Mitte des Rotors. Der Drucknennwert des Elements
erscheint auf der Verbinderhülse.
Zu beachten ist, dass der Rotordeckel und die Verbinderhülse des Elements farblich
gekennzeichnet sind.
Hinweis: Um bei Verwendung einer Pumpe 520RE und des entsprechenden Rotors
und Elements 4 bar und 7 bar Druck zu erzielen, muss sich der Antrieb entgegen
dem Uhrzeigersinn drehen.

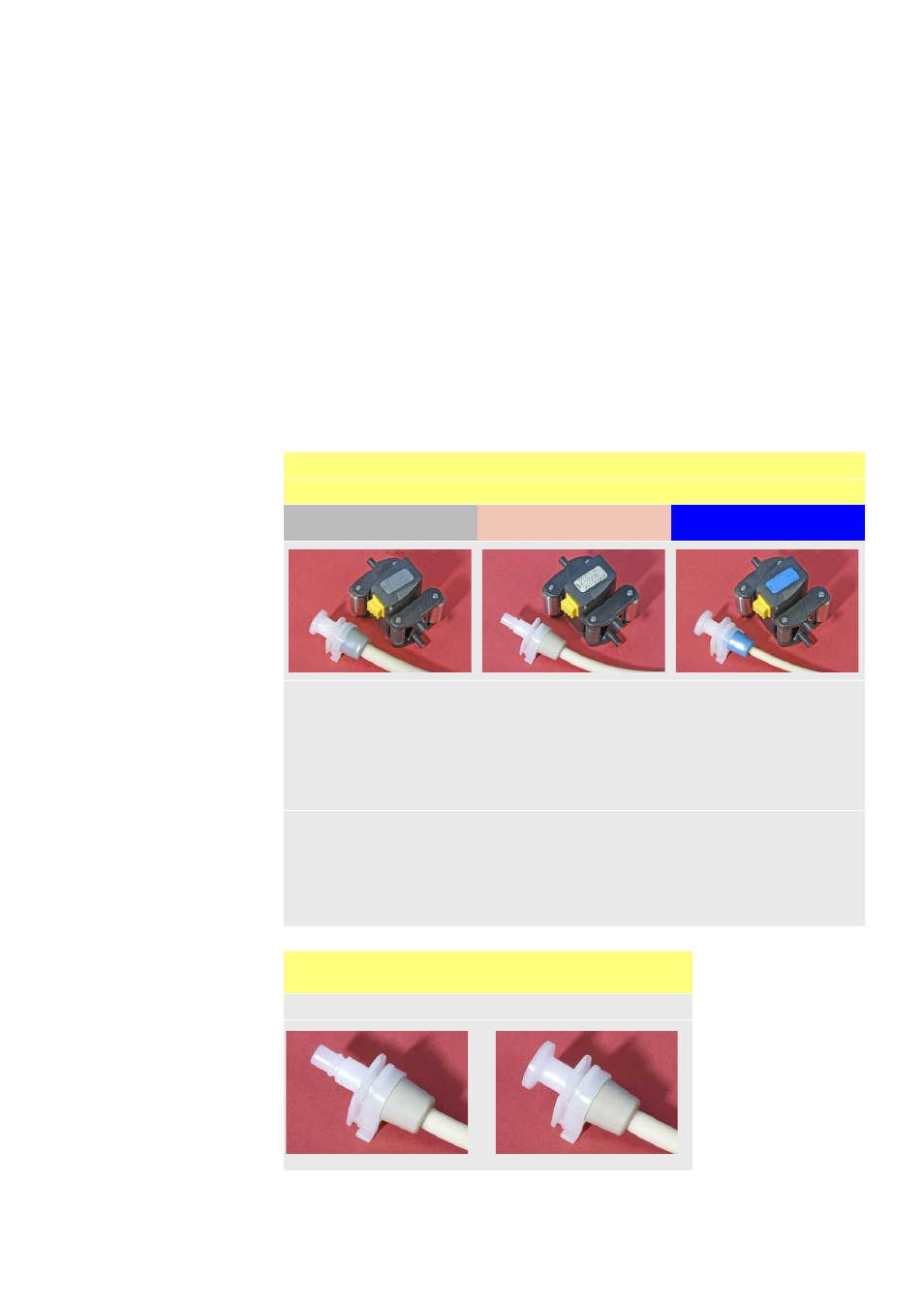

Rotor- und Element-Drucknennwerte
Farbe von flexiblem Rotordeckel und Element-Verbinderhülse
Grau
Beige
Blau
520REL
Drücke
bis zu 2 bar
Innendurchmesser
3,2 mm, 6,4 mm und
9,6 mm
520REM
Drücke
bis zu 4 bar
Innendurchmesser
3,2 mm und 6,4 mm
520REH
Drücke
bis zu 7 bar
Innendurchmesser
3,2 mm
Industrie
Marprene
TL
Pumpsil
Neoprene
Chem-Sure
Sanitär
Bioprene
TL
Pumpsil
Sta-Pure
Chem-Sure
Industrie
Marprene
TM
Chem-Sure
Sanitär
Bioprene
TM
Sta-Pure
Industrie
Marprene
TH
Sta-Pure
Sanitär
Bioprene
TH
Sta-Pure
Elementsteckverbinder für industrielle und sanitäre
Anwendungen
Industrie
Sanitär
