Werkzeug-Bewegungen programmieren
Um einen Satz zu programmieren, wählen Sie eine DIN/ISO-Funkti-
onstaste auf der Alpha-Tastatur. Sie können auch die grauen Bahn-
funktionstasten benutzen, um den entsprechenden G-Code zu erhal-
ten.

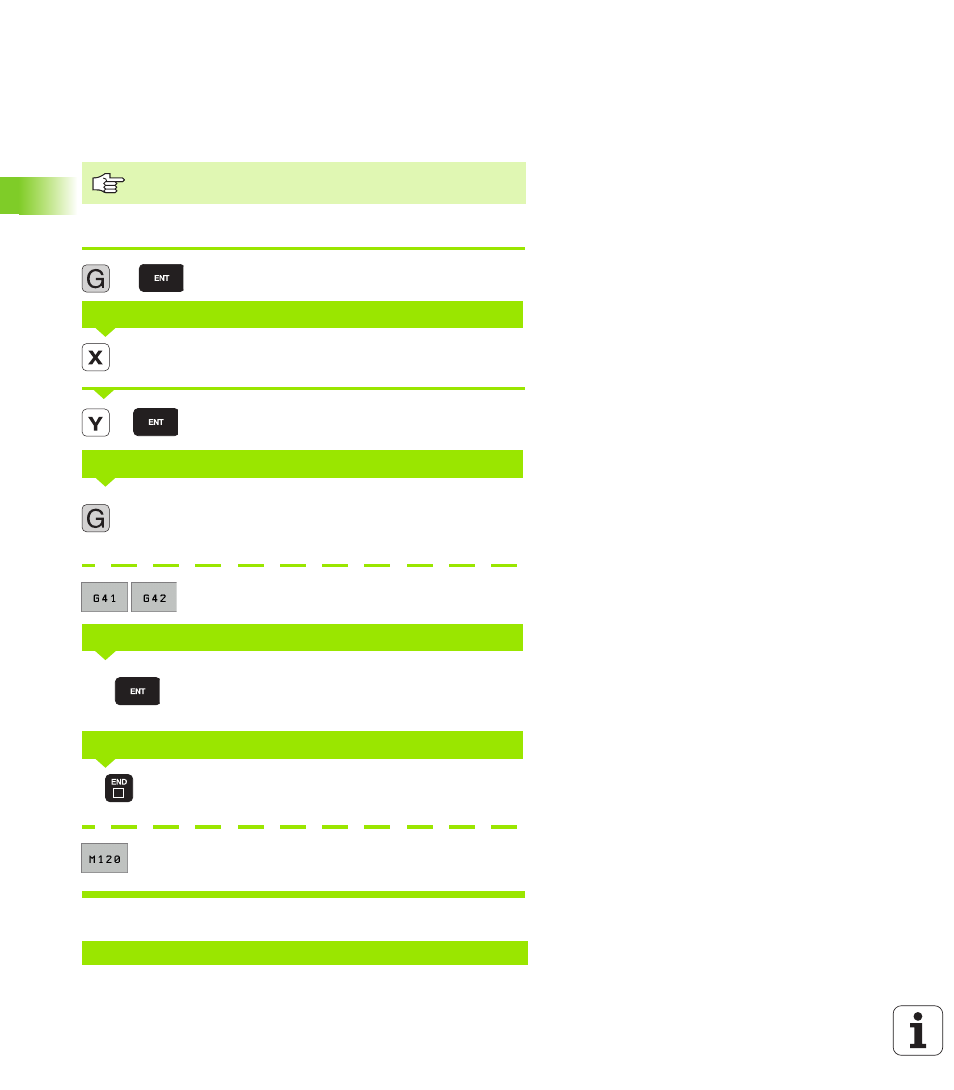

Beispiel für einen Positioniersatz
Satz eröffnen
Zielkoordinate für X-Achse eingeben
Zielkoordinate für Y-Achse eingeben, mit Taste ENT
zur nächste Frage
Ohne Werkzeug-Radiuskorrektur verfahren: Mit
Taste ENT bestätigen, oder
Links bzw. rechts der programmierten Kontur verfah-
ren: G41 bzw. G42 über Softkey wählen
Vorschub für diese Bahnbewegung 750 mm/min, mit
Taste ENT bestätigen
Gewünschte Zusatzfunktion (z.B. M3 Spindel ein) ein-
geben, mit Taste END Satz beenden und speichern
Von der TNC in der Softkey-Leiste angezeigte Zusatz-
funktion wählen
Das Programmfenster zeigt die Zeile:
Achten Sie darauf, dass die Großschreibung aktiv ist.
KOORDINATEN?
FRÄSERMITTELSPUNKTSBAHN
VORSCHUB? F=
ZUSATZ-FUNKTION M?
N30 G01 G40 X+10 Y+5 F100 M3 *
1
10
5
40
750
3
