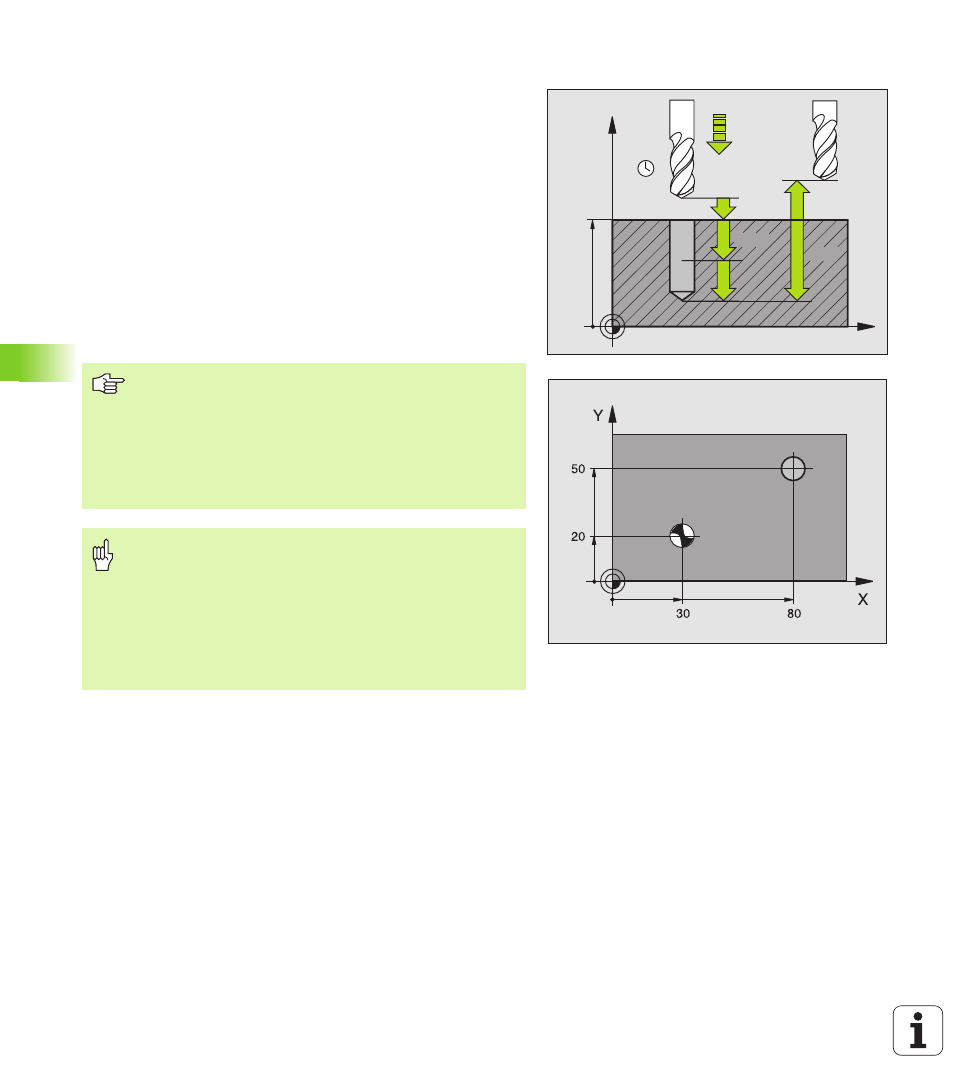

BOHREN (Zyklus G200)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
auf den Sicherheits-Abstand über der Werkstück-Oberfläche
2 Das Werkzeug bohrt mit dem programmierten Vorschub F bis zur
ersten Zustell-Tiefe
3 Die TNC fährt das Werkzeug mit Eilgang auf den Sicherheits-
Abstand zurück, verweilt dort - falls eingegeben - und fährt
anschließend wieder mit Eilgang bis auf Sicherheits-Abstand über
die erste Zustell-Tiefe
4 Anschließend bohrt das Werkzeug mit eingegebenem Vorschub F
um eine weitere Zustell-Tiefe
5 Die TNC wiederholt diesen Ablauf (2 bis 4), bis die eingegebene
Bohrtiefe erreicht ist
6 Vom Bohrungsgrund fährt das Werkzeug mit Eilgang auf Sicher-
heits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40
programmieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die
TNC bei der Eingabe einer positiven Tiefe eine Fehlermel-
dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!
