HEIDENHAIN TNC iTNC 530 183
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n Gerade im Eilgang G00
Gerade mit Vorschub G01 F. . .

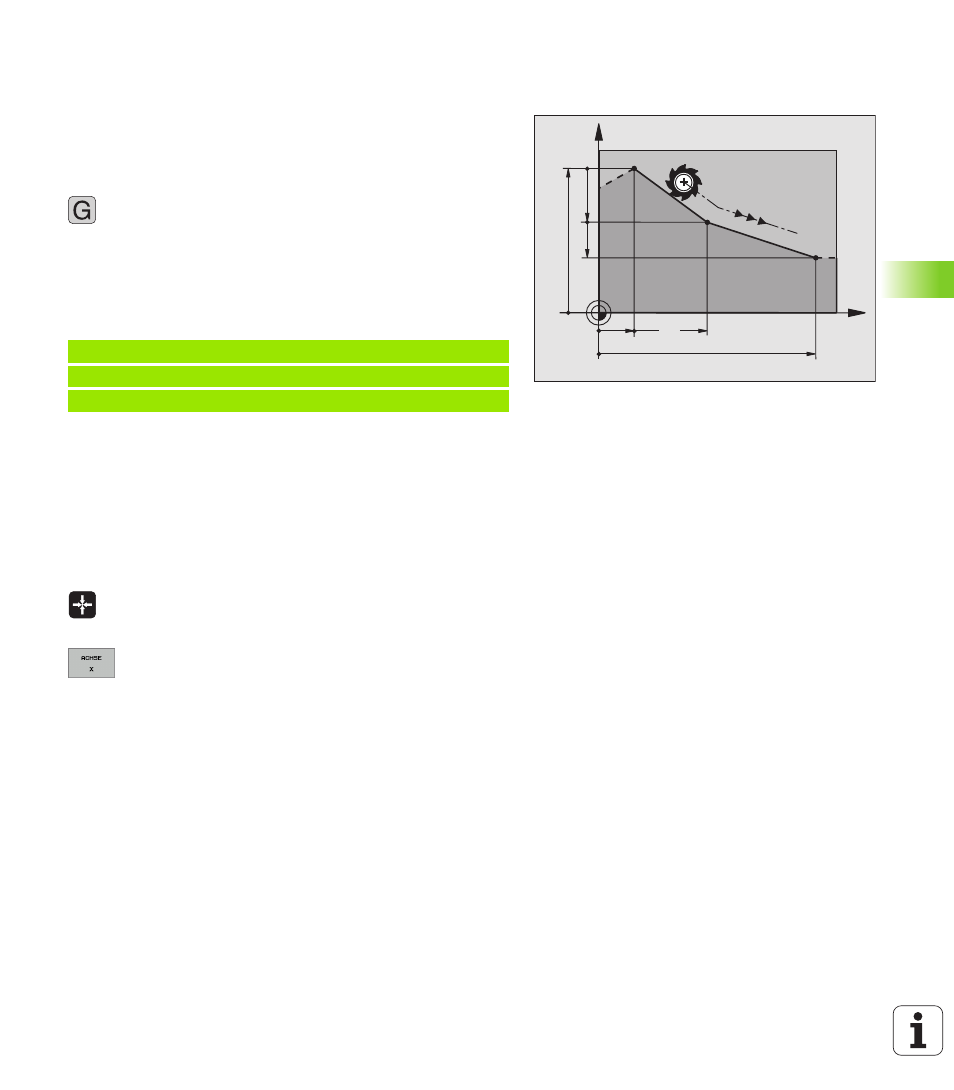

Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
Programmierung
8 Koordinaten des Endpunkts der Geraden
Falls nötig:
8 Radiuskorrektur G40/G41/G42
8 Vorschub F
8 Zusatz-Funktion M
NC-Beispielsätze
Ist-Position übernehmen
Mit der Funktion Ist-Position übernehmen können Sie eine beliebige
Achsposition in einen Satz übernehmen:
8 Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
8 Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
8 Programm-Satz wählen, in den Sie eine Achsposition übernehmen
wollen
8 Funktion Ist-Position übernehmen wählen: Die TNC
zeigt in der Softkey-Leiste die Achsen an, deren Posi-
tionen Sie übernehmen können
8 Achse wählen, z.B. X: Die TNC schreibt die aktuelle
Position der gewählten Achse in das aktive Eingabe-
feld
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
X
Y
60
15
40
10
10
20
1
