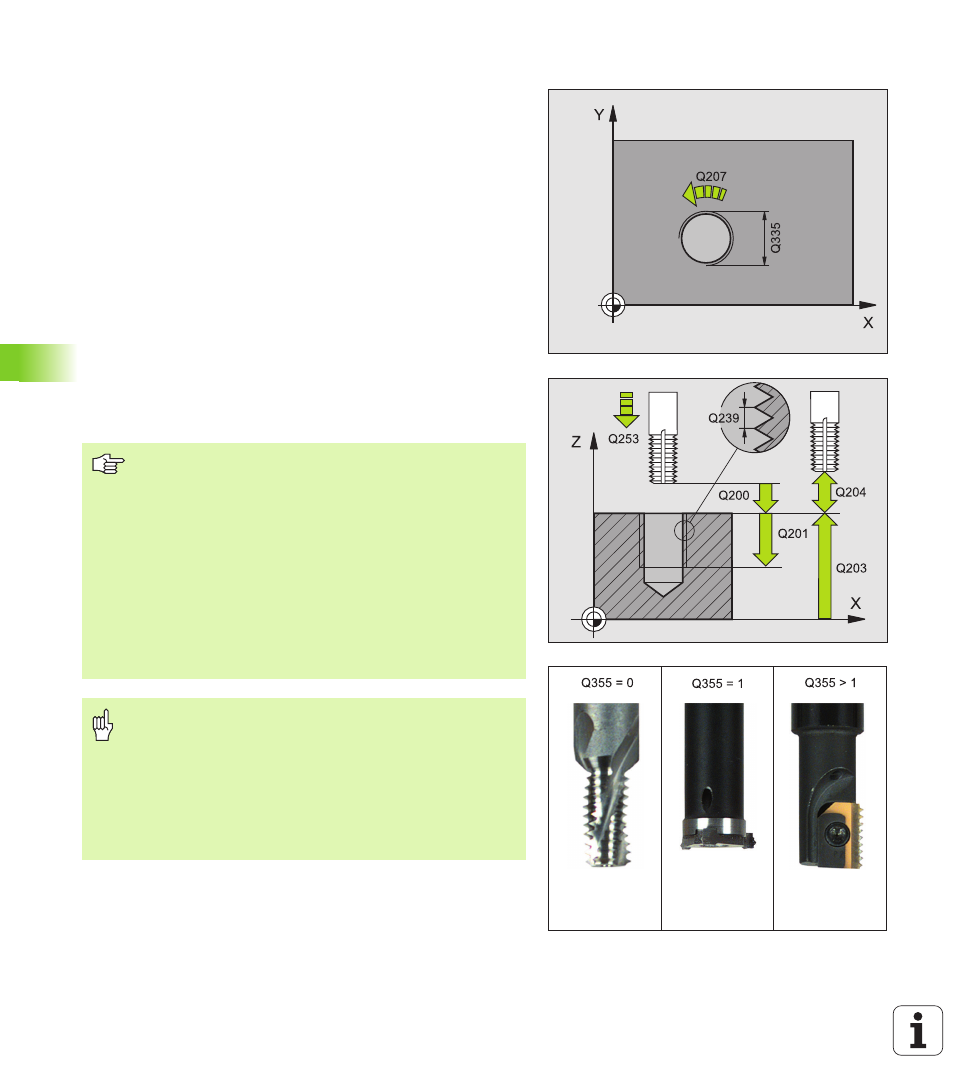

GEWINDEFRAESEN (Zyklus G262)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
auf den eingegebenen Sicherheits-Abstand über der Werkstück-
Oberfläche
2 Das Werkzeug fährt mit dem programmierten Vorschub Vorposi-
tionieren auf die Startebene, die sich aus dem Vorzeichen der
Gewindesteigung, der Fräsart und der Anzahl der Gänge zum
Nachsetzten ergibt
3 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe-
gung an den Gewindenenndurchmesser. Dabei wird vor der Helix-
Anfahrbewegung noch eine Ausgleichsbewegung in der Werk-
zeugachse durchgeführt, um mit der Gewindebahn auf der pro-
grammierten Startebene zu beginnen
4 Abhängig vom Parameter Nachsetzen fräst das Werkzeug das
Gewinde in einer, in mehreren versetzten oder in einer kontinuier-
lichen Schraubenlinienbewegung
5 Danach fährt das Werkzeug tangential von der Kontur zurück zum
Startpunkt in der Bearbeitungsebene
6 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den 2.
Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40 programmie-
ren.
Das Vorzeichen des Zyklusparameters Gewindetiefe legt
die Arbeitsrichtung fest. Wenn Sie die Gewindetiefe = 0
programmieren, dann führt die TNC den Zyklus nicht aus.
Die Anfahrbewegung an den Gewindenenndurchmesser
erfolgt im Halbkreis von der Mitte aus. Ist der Werkzeug-
durchmesser und die 4fache Steigung kleiner als der
Gewindenenndurchmesser wird eine seitliche Vorpositio-
nierung ausgeführt.
Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die
TNC bei der Eingabe einer positiven Tiefe eine Fehlermel-
dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!
