HEIDENHAIN iTNC 530 419
9.2 Unt
e
rp
rogr
amme
9.2 Unterprogramme

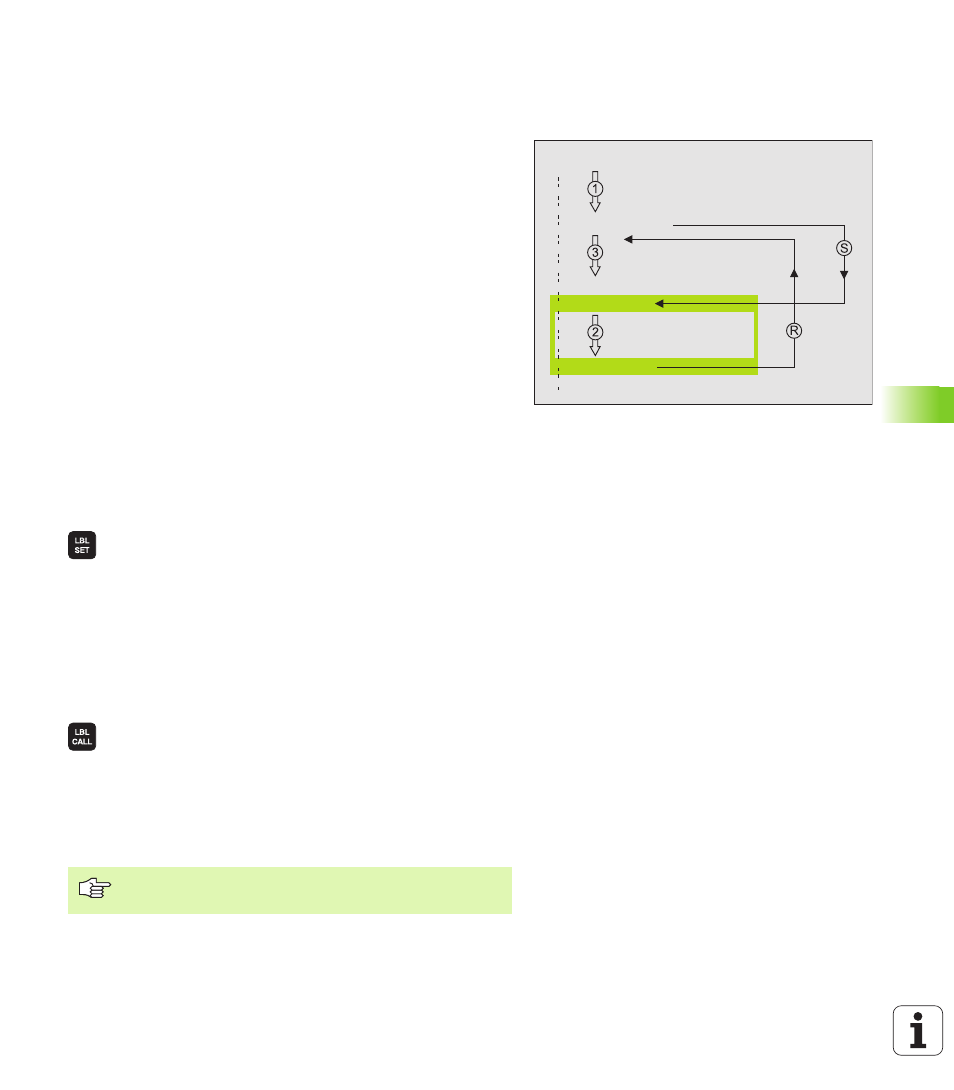

Arbeitsweise
1 Die TNC führt das Bearbeitungs-Programm bis zu einem Unterpro-
gramm-Aufruf LN,0 aus. n ist eine beliebige Label-Nummer
2 Ab dieser Stelle arbeitet die TNC das aufgerufene Unterprogramm
bis zum Unterprogramm-Ende G98 L0 ab
3 Danach führt die TNC das Bearbeitungs-Programm mit dem Satz
fort, der auf den Unterprogramm-Aufruf LN,0 folgt
Programmier-Hinweise
„ Ein Hauptprogramm kann bis zu 254 Unterprogramme enthalten
„ Sie können Unterprogramme in beliebiger Reihenfolge beliebig oft
aufrufen
„ Ein Unterprogramm darf sich nicht selbst aufrufen
„ Unterprogramme ans Ende des Hauptprogramms (hinter dem Satz
mit M2 bzw. M30) programmieren
„ Wenn Unterprogramme im Bearbeitungs-Programm vor dem Satz
mit M02 oder M30 stehen, dann werden sie ohne Aufruf minde-
stens einmal abgearbeitet
Unterprogramm programmieren
8 Anfang kennzeichnen: Taste LBL SET drücken
8 Unterprogramm-Nummer eingeben, mit Taste END
bestätigen. Wenn Sie LABEL-Namen verwenden wol-
len: Taste “ drücken, um zur Texteingabe zu wech-
seln
8 Ende kennzeichnen: Taste LBL SET drücken und
Label-Nummer „0“eingeben
Unterprogramm aufrufen
8 Unterprogramm aufrufen: Taste LBL CALL drücken
8 Label-Nummer : Label-Nummer des aufzurufenden
Unterprogramms eingeben, mit Taste ENT bestäti-
gen. Wenn Sie LABEL-Namen verwenden wollen:
Taste “ drücken, um zur Texteingabe zu wechseln
8 Wiederholung REP : „,0“ eingeben, mit Taste ENT
bestätigen
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
L0,0 ist nicht erlaubt, da es dem Aufruf eines Unterpro-
gramm-Endes entspricht.
