184

6 Programmieren: Konturen programmieren

6.4 Bahnbew

e

gung

en – r

e

c

h

twinklig

e K

oor

dinat

e

n

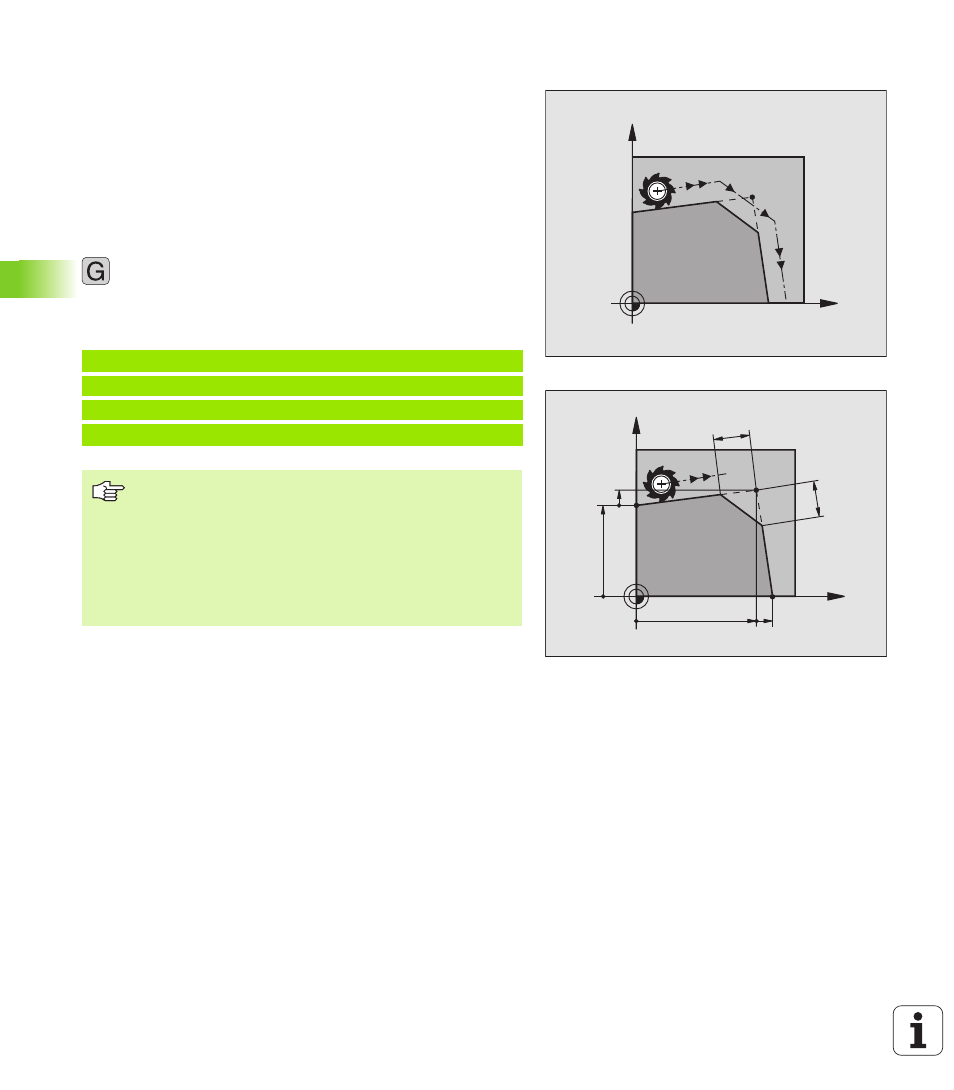

Fase zwischen zwei Geraden einfügen

Konturecken, die durch den Schnitt zweier Geraden entstehen, kön-
nen Sie mit einer Fase versehen.

„

In den Geradensätzen vor und nach dem G24-Satz programmieren
Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt
wird

„

Die Radiuskorrektur vor und nach G24-Satz muss gleich sein

„

Die Fase muss mit dem aktuellen Werkzeug ausführbar sein

Programmierung

8

Fasen-Abschnitt:

Länge der Fase

Falls nötig:

8

Vorschub F

(wirkt nur im G24-Satz)

NC-Beispielsätze

N70 G01 G41 X+0 Y+30 F300 M3 *

N80 X+40 G91 Y+5 *

N90 G24 R12 F250 *

N100 G91 X+5 G90 Y+0 *

Eine Kontur nicht mit einem G24-Satz beginnen.

Eine Fase wird nur in der Bearbeitungsebene ausgeführt.

Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.

Ein im G24-Satz programmierter Vorschub wirkt nur in die-
sem G24-Satz. Danach ist wieder der vor dem G24-Satz
programmierte Vorschub gültig.

X

Y

24

X

Y

40

40

R5

5

10

25

X

Y

40

12

30

5

12

5
