HEIDENHAIN iTNC 530
271
9.7 Zusätzlic
he F
unktionen
D15 PRINT: Texte oder Q-Parameter-Werte
ausgeben
Mit der Funktion D15 können Sie Werte von Q-Parametern und
Fehlermeldungen über die Datenschnittstelle ausgeben, zum Beispiel
an einen Drucker. Wenn Sie die Werte intern abspeichern oder an
einen Rechner ausgeben, speichert die TNC die Daten in der Datei
%FN 15RUN.A (Ausgabe während des Programmlaufs) oder in der
Datei %FN15SIM.A (Ausgabe während des Programm-Tests).
Die Ausgabe erfolgt gepuffert und wird spätestens am PGM-Ende,
oder wenn Sie das PGM anhalten, ausgelöst. In der Betriebsart
Einzelsatz startet die Datenübertragung am Satzende.
Dialoge und Fehlermeldung ausgeben mit FN 15: PRINT
„Zahlenwert“
Beispiel: Dialog-Nummer 20 ausgeben
Dialoge und Q-Parameter ausgeben mit D15 PRINT „Q-
Parameter“
Anwendungsbeispiel: Protokollieren einer Werkstück-Vermessung.
Sie können bis zu sechs Q-Parameter und Zahlenwerte gleichzeitig
ausgeben. Die TNC trennt diese mit Schrägstrichen.
Beispiel: Dialog 1 und Zahlenwert Q1 ausgeben
D19 PLC: Werte an PLC übergeben
Mit der Funktion D19 können Sie bis zu zwei Zahlenwerte oder Q-
Parameter an die PLC übergeben.
Schrittweiten und Einheiten: 0,1 µm bzw. 0,0001°
Beispiel: Zahlenwert 10 (entspricht 1µm bzw. 0,001°) an PLC
übergeben

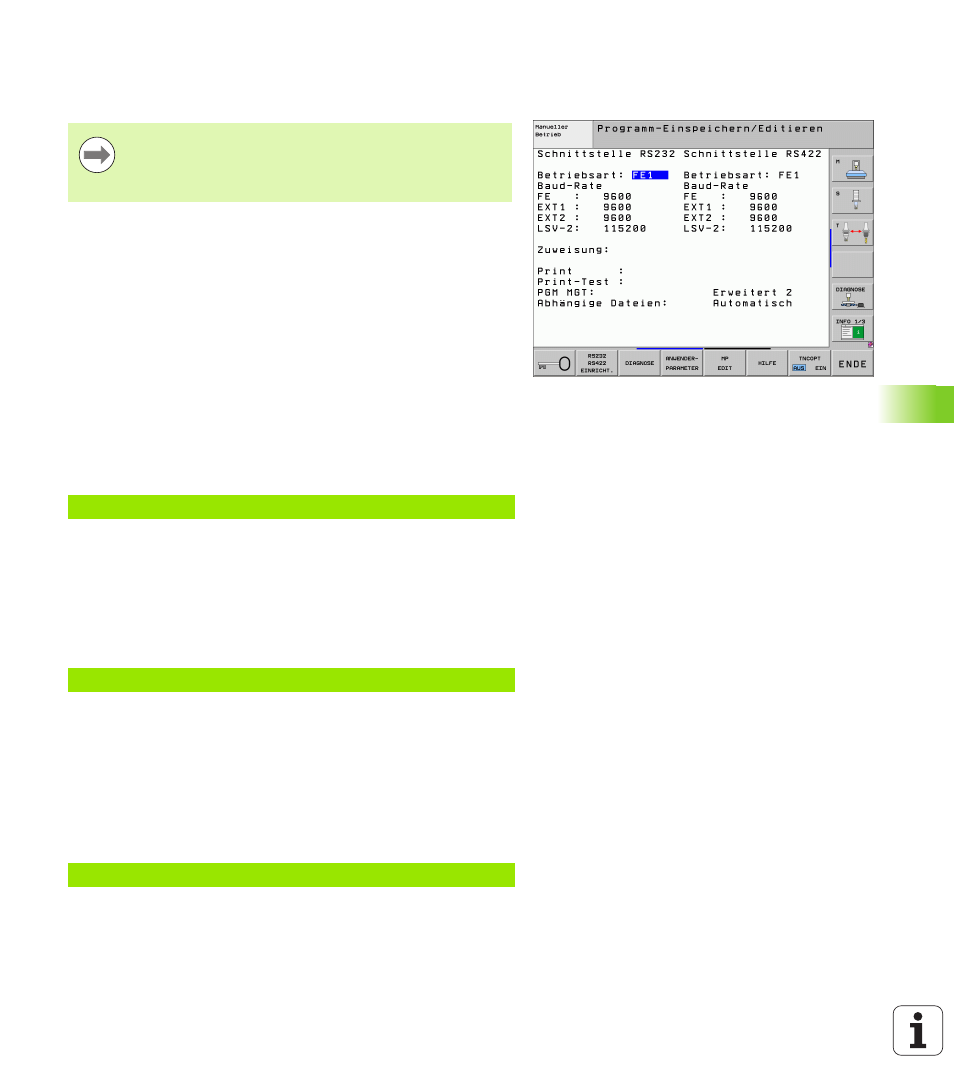

Datenschnittstelle einrichten: Im Menüpunkt PRINT bzw.
PRINT-TEST legen Sie den Pfad fest, auf dem die TNC die
Texte oder Q-Parameter-Werte speichern soll. Siehe
„Zuweisung”, Seite 528.
Zahlenwert 0 bis 99:
Dialoge für Hersteller-Zyklen
ab 100:
PLC-Fehlermeldungen
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
N56 D19 P01 +10 P02 +Q3 *
