54 Erste Schritte mit der iTNC 530
1
.3 D
a
s erst
e T
e
il pr
ogr
ammier
en

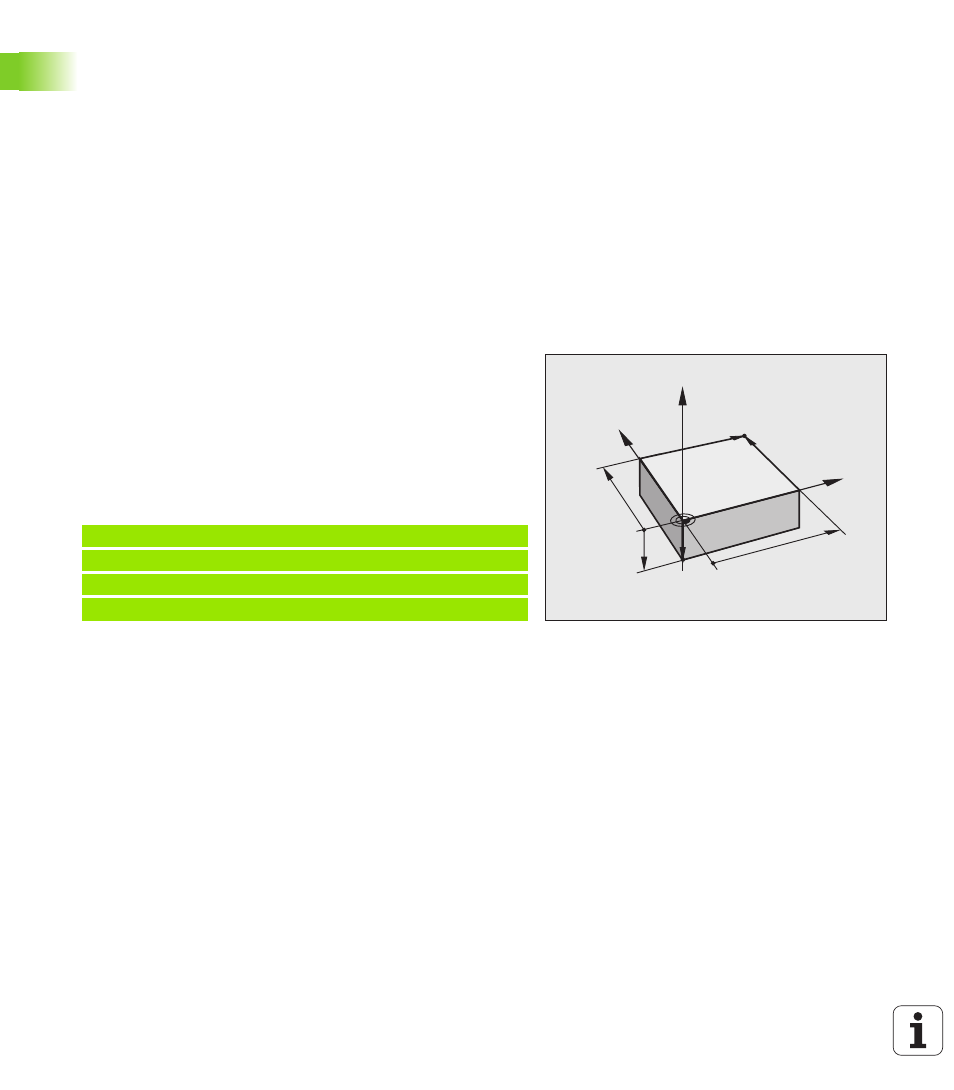

Ein Rohteil definieren
Nachdem Sie ein neues Programm eröffnet haben, startet die TNC
sofort den Dialog zur Eingabe der Rohteildefinition. Als Rohteil
definieren Sie immer einen Quader durch Angabe des MIN- und MAX-
Punktes, jeweils bezogen auf den gewählten Bezugspunkt.
Nachdem Sie ein neues Programm eröffnet haben, leitet die TNC
automatisch die Rohteil-Definition ein und fragt die erforderlichen
Rohteildaten ab:
U Spindelachse Z - Ebene XY? : Aktive Spindelachse eingeben. G17
ist als Voreinstellung hinterlegt, mit Taste ENT übernehmen
U Koordinaten? : Kleinste X-Koordinate des Rohteils bezogen auf den
Bezugspunkt eingeben, z.B. 0, mit Taste ENT bestätigen
U Koordinaten? : Kleinste Y-Koordinate des Rohteils bezogen auf den
Bezugspunkt eingeben, z.B. 0, mit Taste ENT bestätigen
U Koordinaten? : Kleinste Z-Koordinate des Rohteils bezogen auf den
Bezugspunkt eingeben, z.B. -40, mit Taste ENT bestätigen
U Koordinaten? : Größte X-Koordinate des Rohteils bezogen auf den
Bezugspunkt eingeben, z.B. 100, mit Taste ENT bestätigen
U Koordinaten? : Größte Y-Koordinate des Rohteils bezogen auf den
Bezugspunkt eingeben, z.B. 100, mit Taste ENT bestätigen
U Koordinaten? : Größte Z-Koordinate des Rohteils bezogen auf den
Bezugspunkt eingeben, z.B. 0, mit Taste ENT bestätigen: Die TNC
beendet den Dialog
NC-Beispielsätze
Detaillierte Informationen zu diesem Thema
„ Rohteil definieren: (siehe Seite 96)
Y
X
Z
MAX
MIN
-40
100
100
0
0
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
