482 Positionieren mit Handeingabe
15.1 Einf
ac
he Bearbeit
ung
en pr
ogr
ammier
en und abarbeit
en
15.1 Einfache Bearbeitungen
programmieren und abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des
Werkzeugs eignet sich die Betriebsart Positionieren mit Handeingabe.
Hier können Sie ein kurzes Programm im HEIDENHAIN-Klartext-
Format oder nach DIN/ISO eingeben und direkt ausführen lassen.
Auch die Zyklen der TNC lassen sich aufrufen. Das Programm wird in
der Datei $MDI gespeichert. Beim Positionieren mit Handeingabe
lässt sich die zusätzliche Status-Anzeige aktivieren.
Positionieren mit Handeingabe anwenden
Betriebsart Positionieren mit Handeingabe wählen.
Die Datei $MDI beliebig programmieren
Programmlauf starten: Externe START-Taste

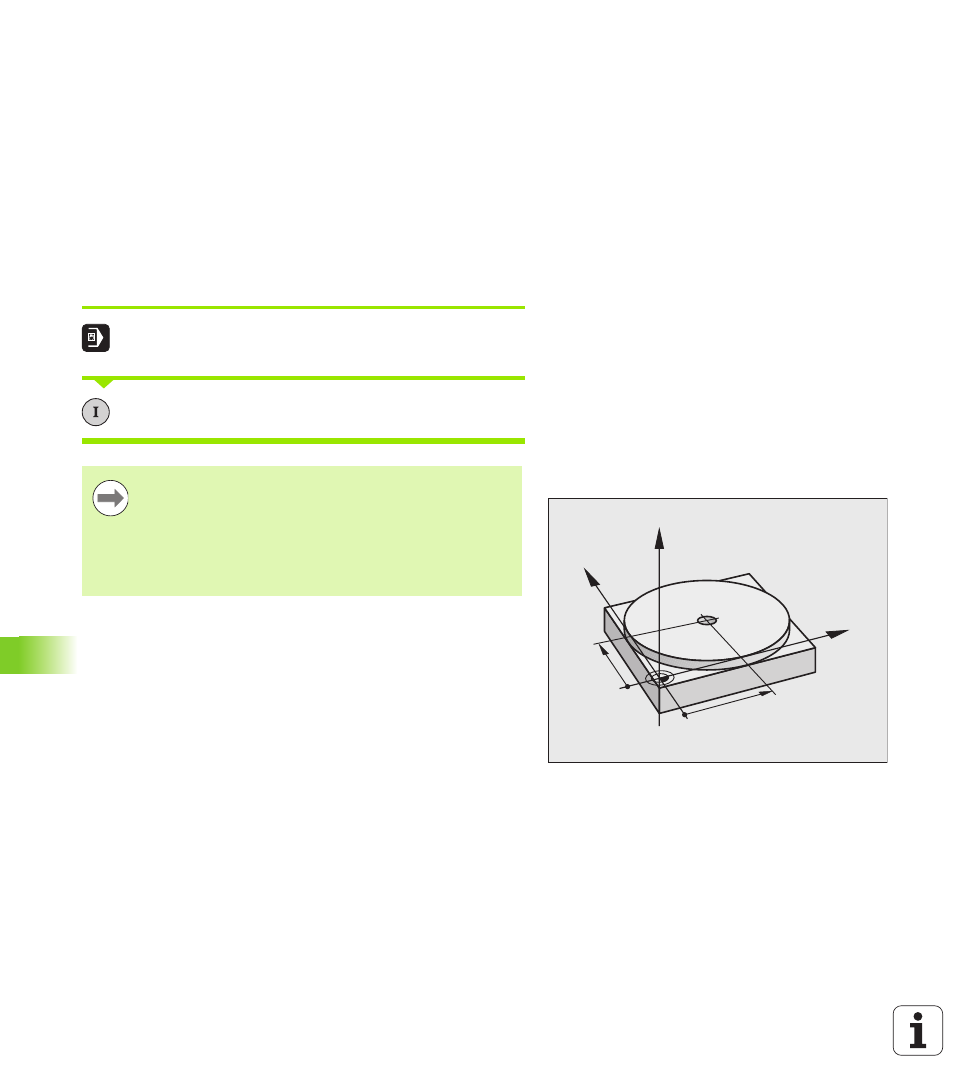

Beispiel 1
Ein einzelnes Werkstück soll mit einer 20 mm tiefen Bohrung
versehen werden. Nach dem Aufspannen des Werkstücks, dem
Ausrichten und Bezugspunkt-Setzen lässt sich die Bohrung mit
wenigen Programmzeilen programmieren und ausführen.
Einschränkung
Die Freie Kontur-Programmierung FK, die Programmier-
Grafiken und Programmlauf-Grafiken stehen nicht zur
Verfügung.
Die Datei $MDI darf keinen Programm-Aufruf enthalten
(%).
Y
X
Z
50
50
