7.9 Roht
eil im Arbeitsr
aum darst
e
llen
Darüber hinaus können Sie auch die Arbeitsraum-Überwachung für die
Betriebsart Programm-Test aktivieren, um das Programm mit dem
aktuellen Bezugspunkt und den aktiven Verfahrbereichen zu testen
(siehe nachfolgende Tabelle, letzte Zeile).
Gesamte Darstellung drehen
Auf der dritten Softkey-Leiste stehen Ihnen Funktionen zur Verfügung,
mit denen Sie die Gesamtdarstellung drehen und kippen können:

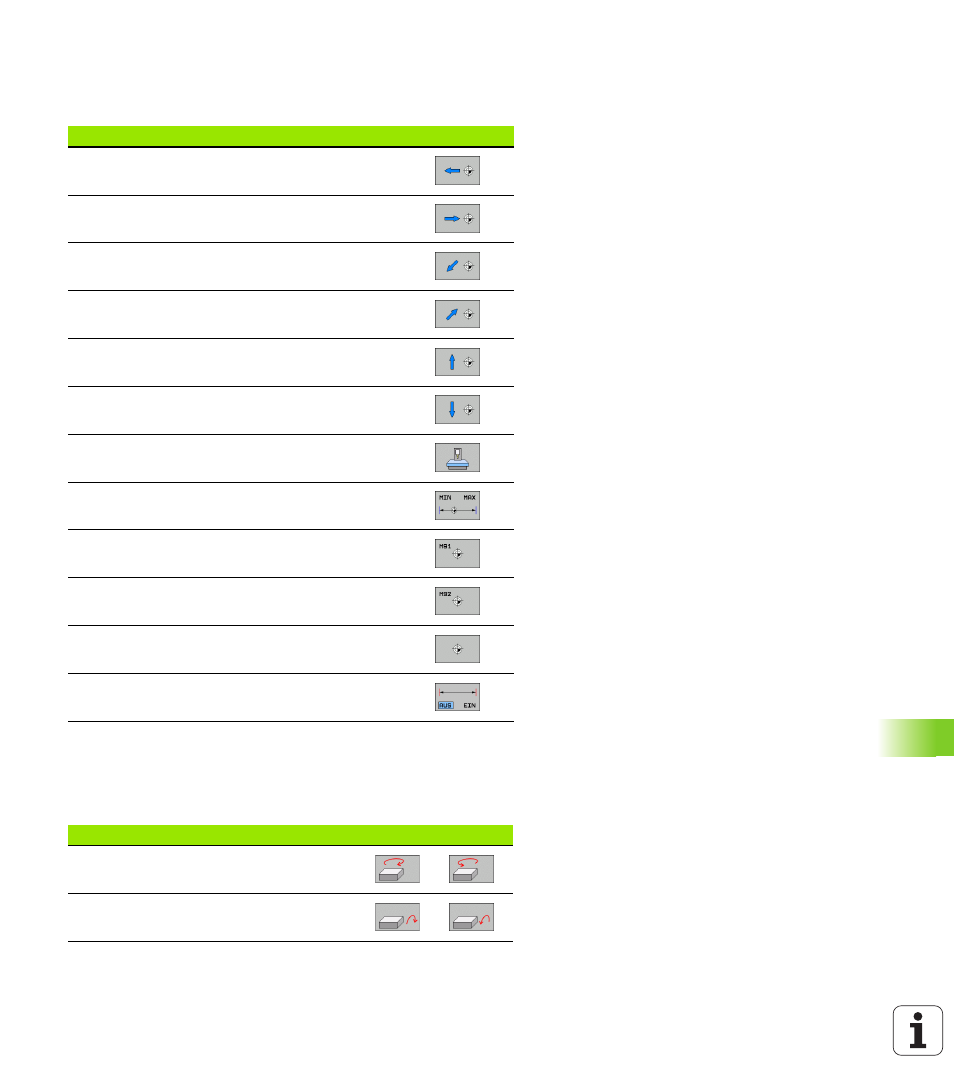

Funktion
Softkey
Rohteil nach links verschieben
Rohteil nach rechts verschieben
Rohteil nach vorne verschieben
Rohteil nach hinten verschieben
Rohteil nach oben verschieben
Rohteil nach unten verschieben
Rohteil bezogen auf den gesetzten Bezugspunkt
anzeigen
Gesamten Verfahrbereich bezogen auf das
dargestellte Rohteil anzeigen
Maschinen-Nullpunkt im Arbeitsraum anzeigen
Vom Maschinenhersteller festgelegte Position (z.B.
Werkzeug- Wechselpunkt) im Arbeitsraum anzeigen
Werkstück-Nullpunkt im Arbeitsraum anzeigen
Arbeitsraum-Überwachung beim Programm-Test
einschalten (EIN)/ ausschalten (AUS)
Funktion
Softkeys
Darstellung vertikal drehen
Darstellung horizontal kippen
