HEIDENHAIN iTNC 530 405
12.4 Zusatz-F
u
nktionen für Dr
ehac
hsen
Wirkung
M114 wird wirksam am Satz-Anfang, M115 am Satz-Ende. M114
wirkt nicht bei aktiver Werkzeug-Radiuskorrektur.
M114 setzen Sie mit M115 zurück. Am Programm-Ende wird M114
ebenfalls unwirksam.
Position der Werkzeugspitze beim Positionieren
von Schwenkachsen beibehalten (TCPM): M128
(Software-Option 2)
Standardverhalten
Die TNC fährt das Werkzeug auf die im Bearbeitungs-Programm
festgelegten Positionen. Ändert sich im Programm die Position einer
Schwenkachse, so muss der daraus entstehende Versatz in den
Linearachsen berechnet und in einem Positioniersatz verfahren
werden.

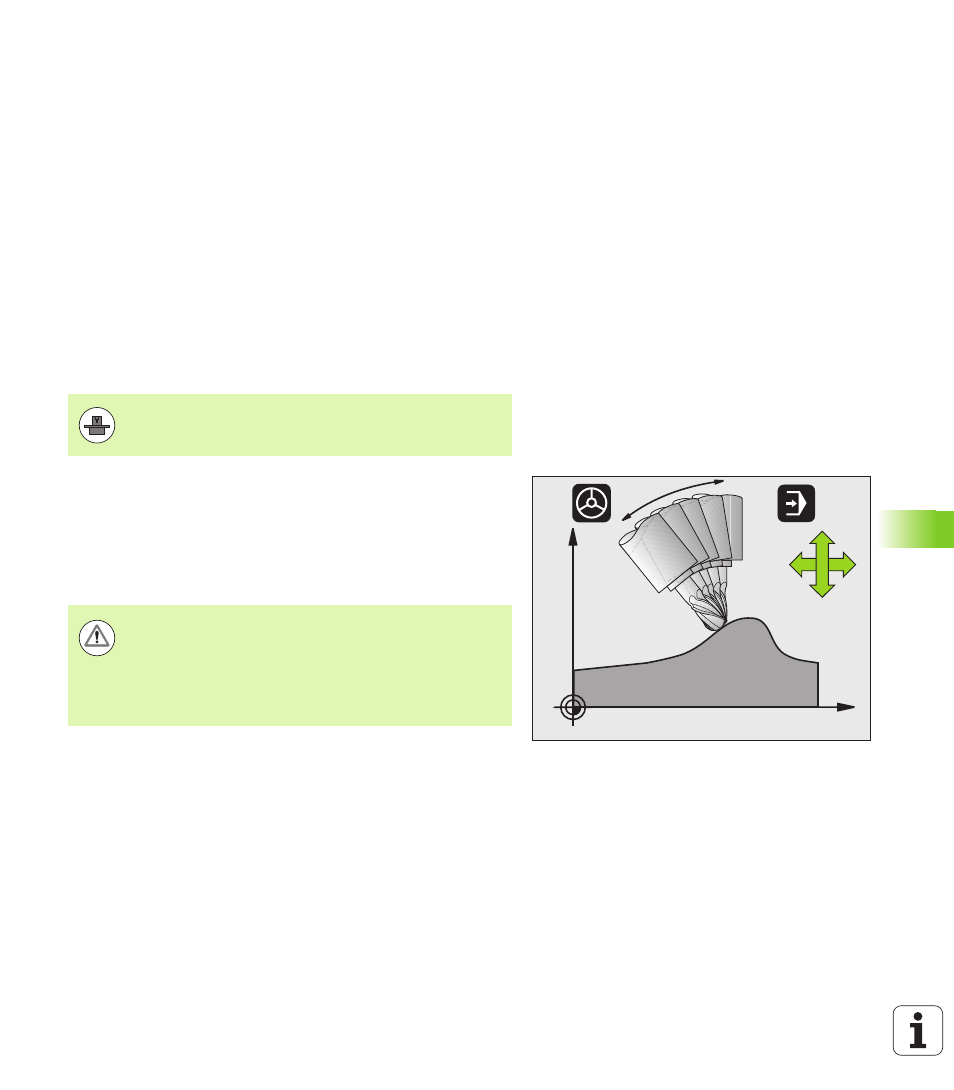

Verhalten mit M128 (TCPM: Tool Center Point Management)
Ändert sich im Programm die Position einer gesteuerten
Schwenkachse, dann bleibt während des Schwenkvorganges die
Position der Werkzeugspitze gegenüber dem Werkstück unverändert.
Verwenden Sie M128 in Verbindung mit M118, wenn Sie während des
Programmlaufs die Stellung der Schwenkachse mit dem Handrad
verändern wollen. Die Überlagerung einer Handrad-Positionierung
erfolgt bei aktivem M128 im maschinenfesten Koordinatensystem.
Die Maschinengeometrie muss vom Maschinenhersteller
in der Kinematikbeschreibung definiert sein.
X
Z
B
Z
X
Kollisionsgefahr bei Schwenkachsen mit Hirth-
Verzahnung!
Stellung der Schwenkachse nur verändern, nachdem Sie
das Werkzeug freigefahren haben. Ansonsten können
durch das Herausfahren aus der Verzahnung
Konturverletzungen entstehen.
