HEIDENHAIN iTNC 530
335
1
1
.2 Dynamisc
he K
o
llisionsüberw
ac
hung (Sof
tw
ar
e-Option)

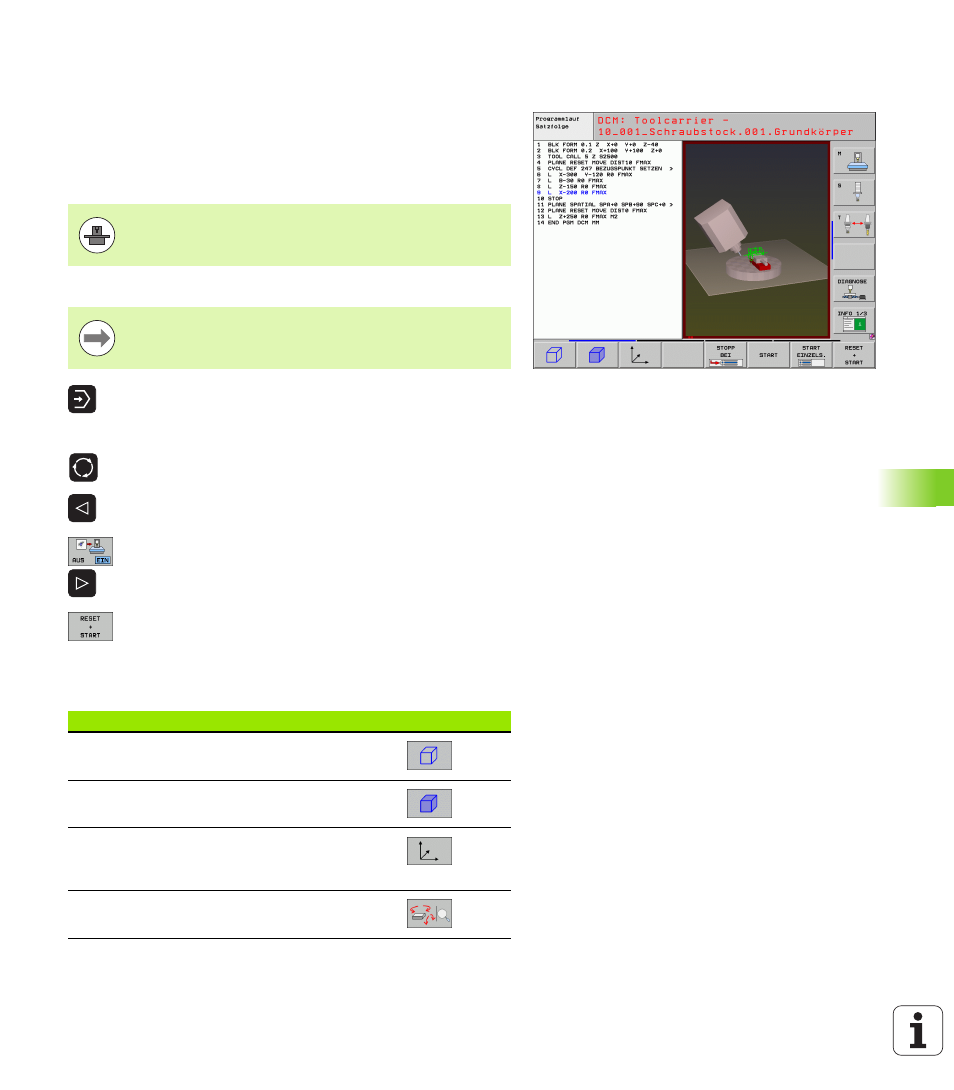

Kollisionsüberwachung in der Betriebsart
Programm-Test
Anwendung
Mit dieser Funktion können Sie bereits vor dem Abarbeiten eine
Kollisionsprüfung durchführen.
Voraussetzungen
Kollisionstest durchführen
U
Betriebsart Programm-Test wählen
U
Programm wählen, dass Sie auf Kollision prüfen
wollen
U
Bildschirm-Aufteilung PROGRAMM+KINEMATIK
oder KINEMATIK wählen
U
Softkeyleiste zweimal umschalten
U
Kollisionsprüfung auf EIN setzen
U
Softkeyleiste zweimal zurückschalten
U
Programm-Test starten
Mit gedrückter rechter Mouse-Taste können Sie die Gesamtansicht
der Kollisionskörper drehen. Per Softkey können Sie auch zwischen
verschiedenen Ansichtmodi wählen:
Um einen grafischen Simulationstest durchführen zu
können, muss Ihr Maschinenhersteller diese Funktion
freigegeben haben.
Den Bezugspunkt für den Kollisionstest legen Sie in der
MOD-Funktion Rohteil im Arbeitsraum fest (siehe „Rohteil
im Arbeitsraum darstellen” auf Seite 544)!
Funktion
Softkey
Umschalten zwischen Drahtmodell und
Volumenansicht
Umschalten zwischen Volumenansicht und
transparenter Ansicht
Einblenden/ausblenden der Koordinatensysteme,
die durch Transformationen in der
Kinematikbeschreibung entstehen
Funktionen zum Drehen, Rotieren und Zoomen
