HEIDENHAIN iTNC 530
389
12.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)
Bearbeitungsebene über zwei Vektoren
definieren: PLANE VECTOR
Anwendung
Die Definition einer Bearbeitungsebene über zwei Vektoren können
Sie dann verwenden, wenn Ihr CAD-System den Basisvektor und den
Normalenvektor der geschwenkten Bearbeitungsebene berechnen
kann. Eine normierte Eingabe ist nicht erforderlich. Die TNC berechnet
die Normierung intern, so dass Sie Werte zwischen -99.999999 und
+99.999999 eingeben können.

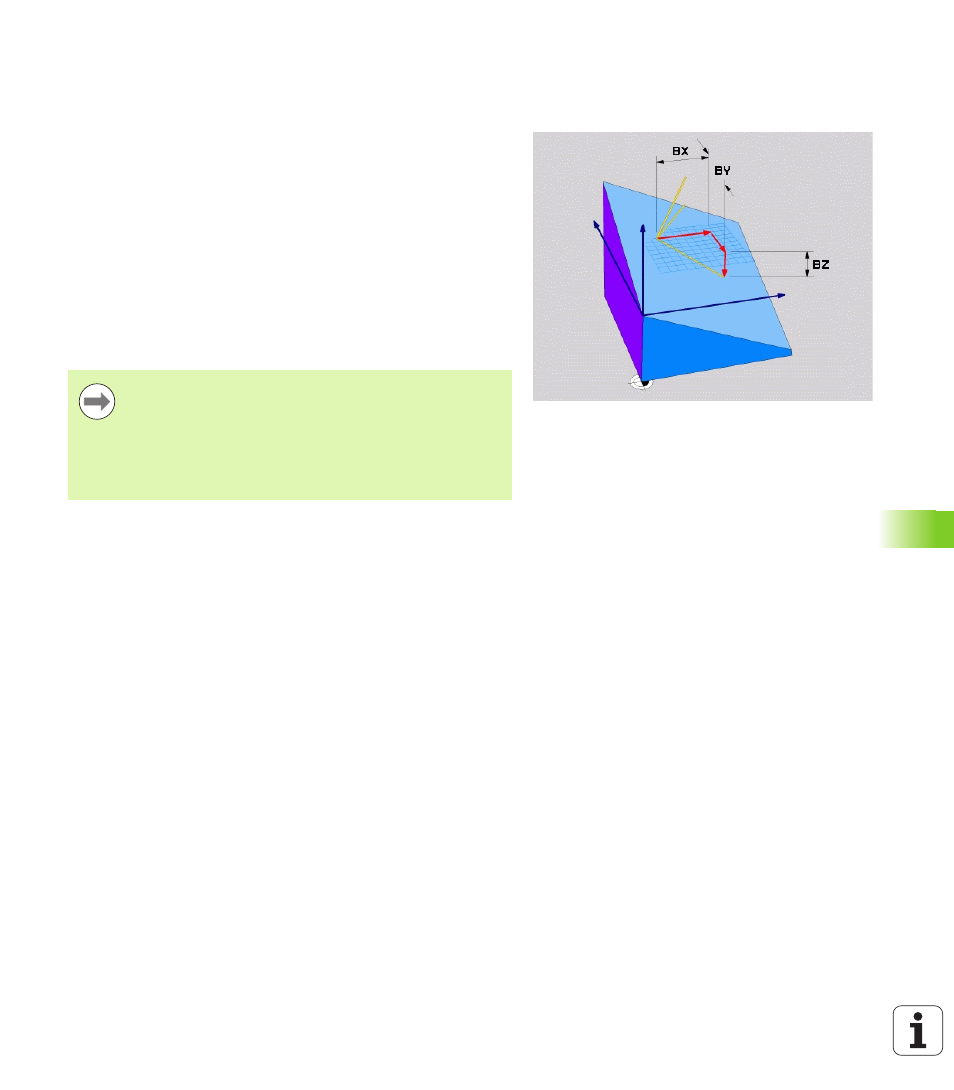

Der für die Definition der Bearbeitungsebene erforderliche
Basisvektor ist durch die Komponenten BX, BY und BZ definiert (siehe
Bild rechts oben). Der Normalenvektor ist durch die Komponenten NX,
NY
und NZ definiert.
Der Basisvektor definiert die Richtung der X-Achse in der
geschwenkten Bearbeitunsebene, der Normalenvektor bestimmt die
Richtung der Bearbeitungsebene und steht senkrecht darauf.
Beachten Sie vor dem Programmieren
Die TNC berechnet intern aus den von Ihnen
eingegebenen Werten jeweils normierte Vektoren.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion
festlegen”, Seite 396.
