Hardware
14
Messgerät-Ausgänge
Die IK 220 gibt die Messgerät-Signale der Eingänge X1 und X2
zusätzlich an zwei 10-polige MICROMATCH-Stecker (Buchse)
auf der Platine als sinusförmige Stromsignale (11 µA
SS
) aus.

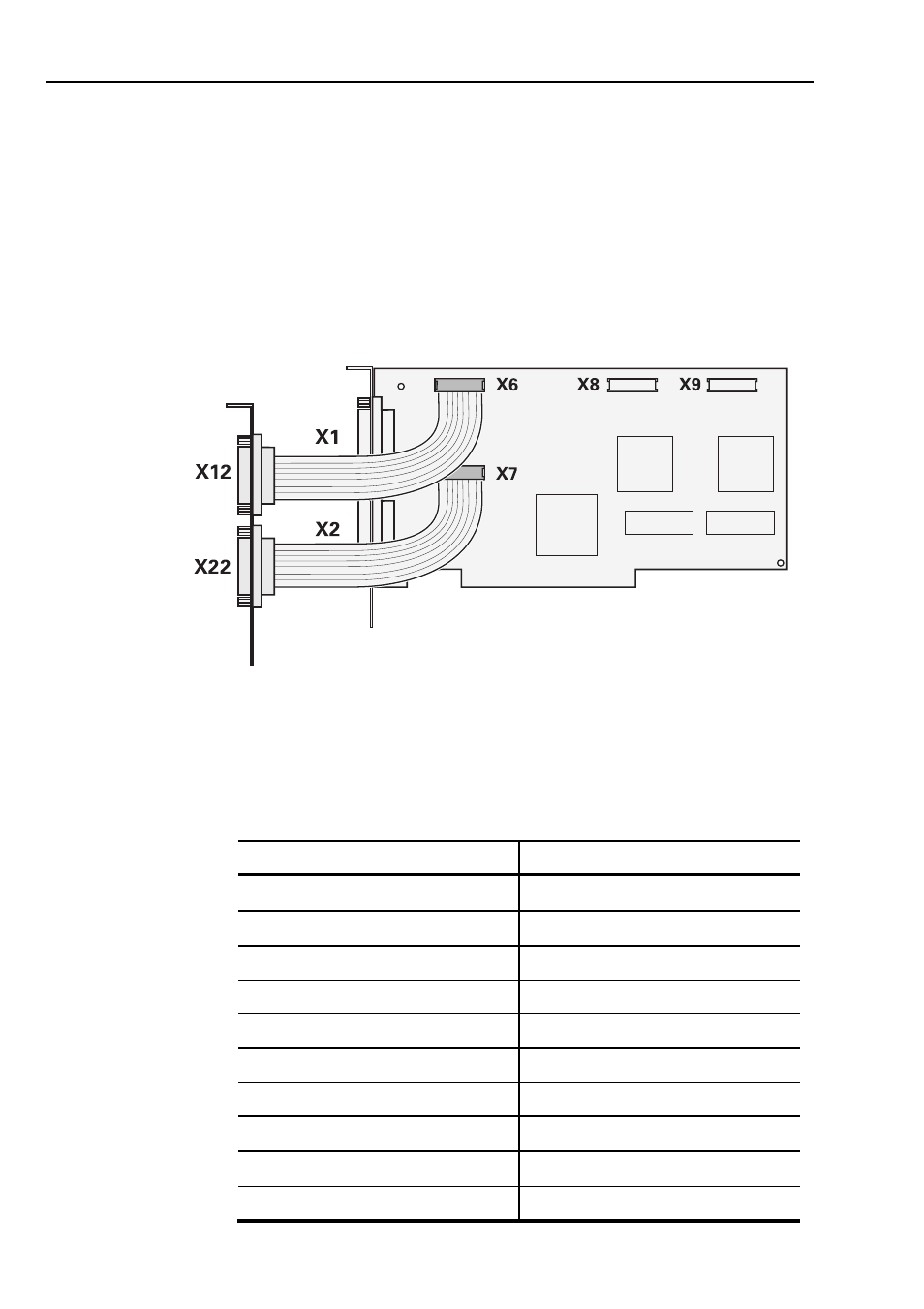

Über eine zusätzliche Kabelbaugruppe mit PC-Slot-Abdeckung
(Id.-Nr. 340 252-01) können diese Anschlüsse nach außen zu
9-poligen Sub-D-Anschlüssen geführt werden. Adapterkabel
(Id.-Nr. 309 781-xx) zum Anschluss an HEIDENHAIN-
Positionsanzeigen oder Interpolations-Elektroniken sind lieferbar
(siehe „Lieferumfang“, Zubehör“).
Die maximale Kabellänge ist abhängig von der Eingangs-
schaltung der Folge-Elektronik.
Platinenstecker für Messgerät-Ausgänge
Anschluss X6, X7
MICROMATCH mit Buchseneinsatz 10-polig
Anschluss-Nr.
1)
Signal
1a
I
1
-
1b I
1
+
2a
0 V (U
N
)
2b nicht
belegt
3a I
2
-
3b I
2
+
4a nicht
belegt
4b I
0
+
5a
I
0
-
5b nicht
belegt
1)
Pin 1a befindet sich auf der Seite mit dem Kodierstift.
Messgerät-
Ausgänge 11 µA
SS
