Messwerte von mehreren IK 220 abrufen
Damit die Messwerte aller Achsen mehrerer IKs gleichzeitig ge-
speichert werden, muss das Ausgangs-Signal -Lout 2 zu allen
beteiligten Messgerät-Eingängen (-L0 oder –L1) geführt werden
– auch zu dem Eingang von dem -Lout 2 herausgeführt wird.
Dadurch erfolgt das Einspeichern auf allen Achsen gleichzeitig –
ohne Laufzeitunterschiede.

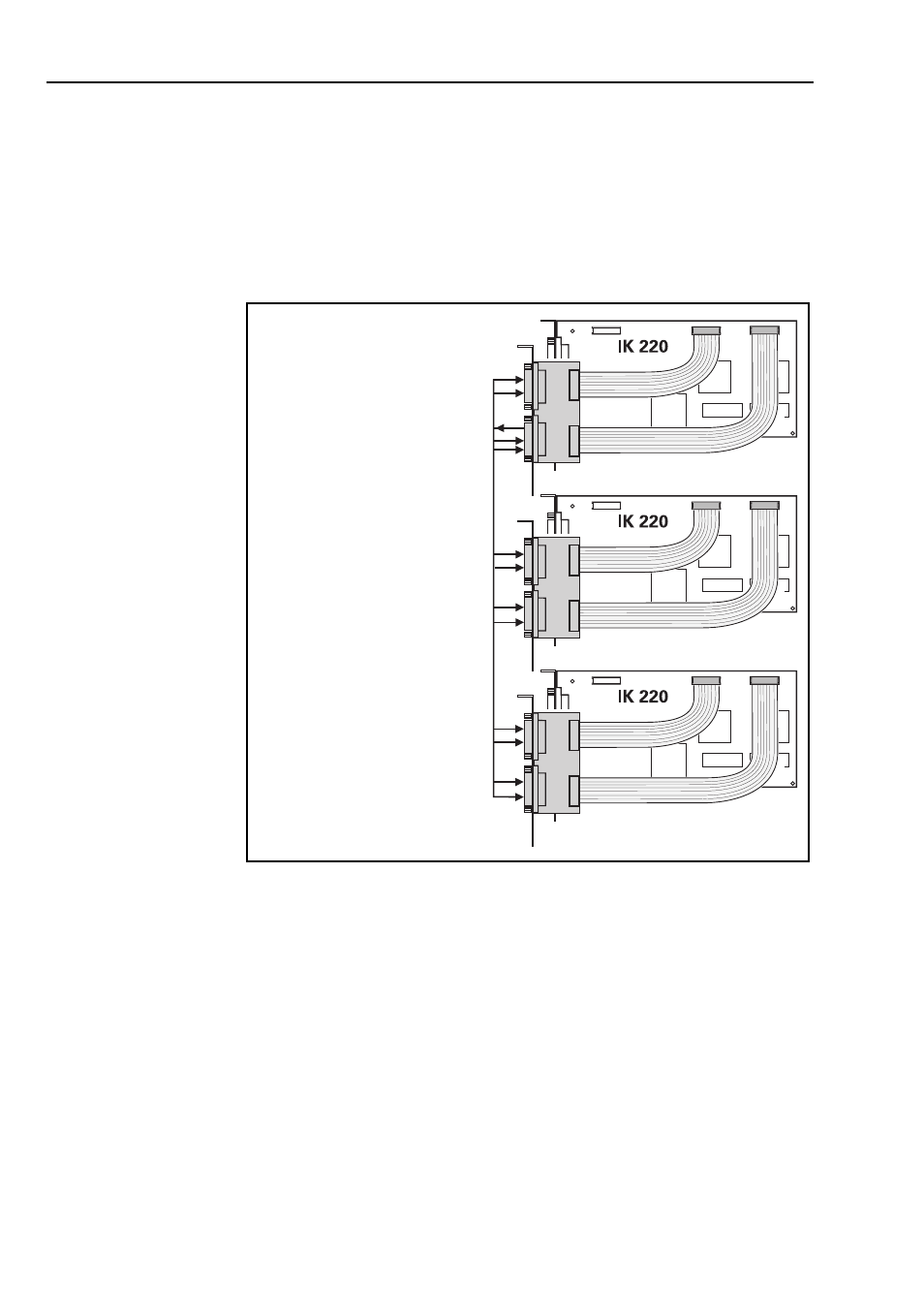

X11 Pin 2 (-L0) oder Pin 3 (-L1)
X21 Pin 1: -Lout 2
X21 Pin 2 (-L0) oder Pin 3 (-L1)
X11 Pin 2 (-L0) oder Pin 3 (-L1)
X21 Pin 2 (-L0) oder Pin 3 (-L1)
X11 Pin 2 (-L0) oder Pin 3 (-L1)
X21 Pin 2 (-L0) oder Pin 3 (-L1)
