Hardware
16

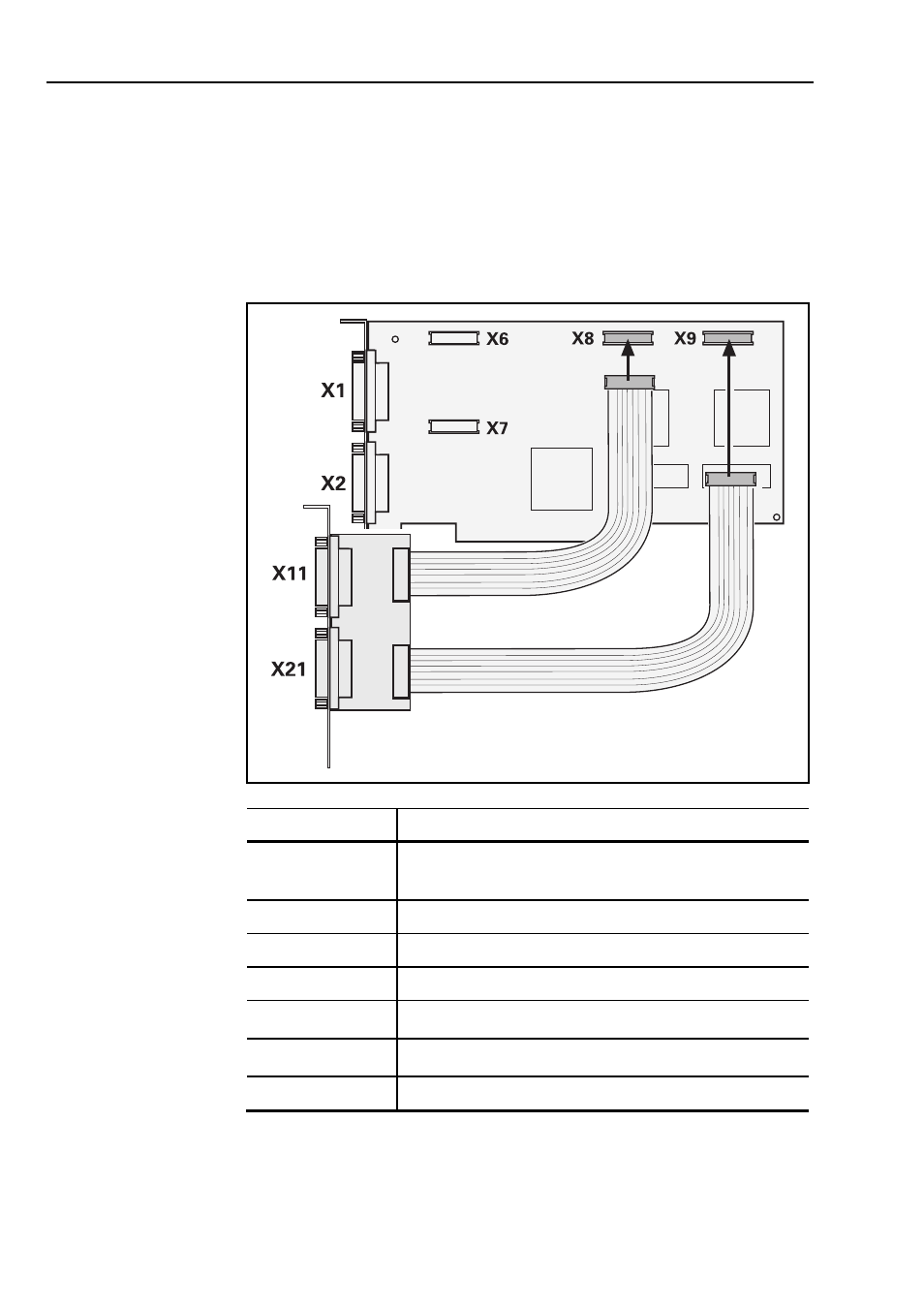

Anschluss X11 und X21 für externe Ein-/Ausgänge (Option)
Sub-D-Anschluss mit Stifteinsatz (9-polig) auf PC-Slot-Abdeckung
Für externe Ein- und Ausgänge wird optional eine Baugruppe
geliefert, bestehend aus einer Slot-Abdeckung mit zwei Sub-D-
Anschlüssen, einer Entstörplatine und zwei Flachbandkabel zum
Anschluss an 10-polige MICROMATCH-Stecker auf der Platine.
Anschluss-Nr. Belegung
1 Ausgang: Messwert-Abruf (X11: -Lout 1;
X21: -Lout 2)
2 Eingang: Messwert-Abruf -L0
3 Eingang: Messwert-Abruf -L1
4, 5 nicht belegen
6
Eingang: –I0
1)
7
Eingang: –I1
1)
8 , 9 0 V
1)
zusätzliche Schalteingänge. Siehe Funktion IK220GetPort
