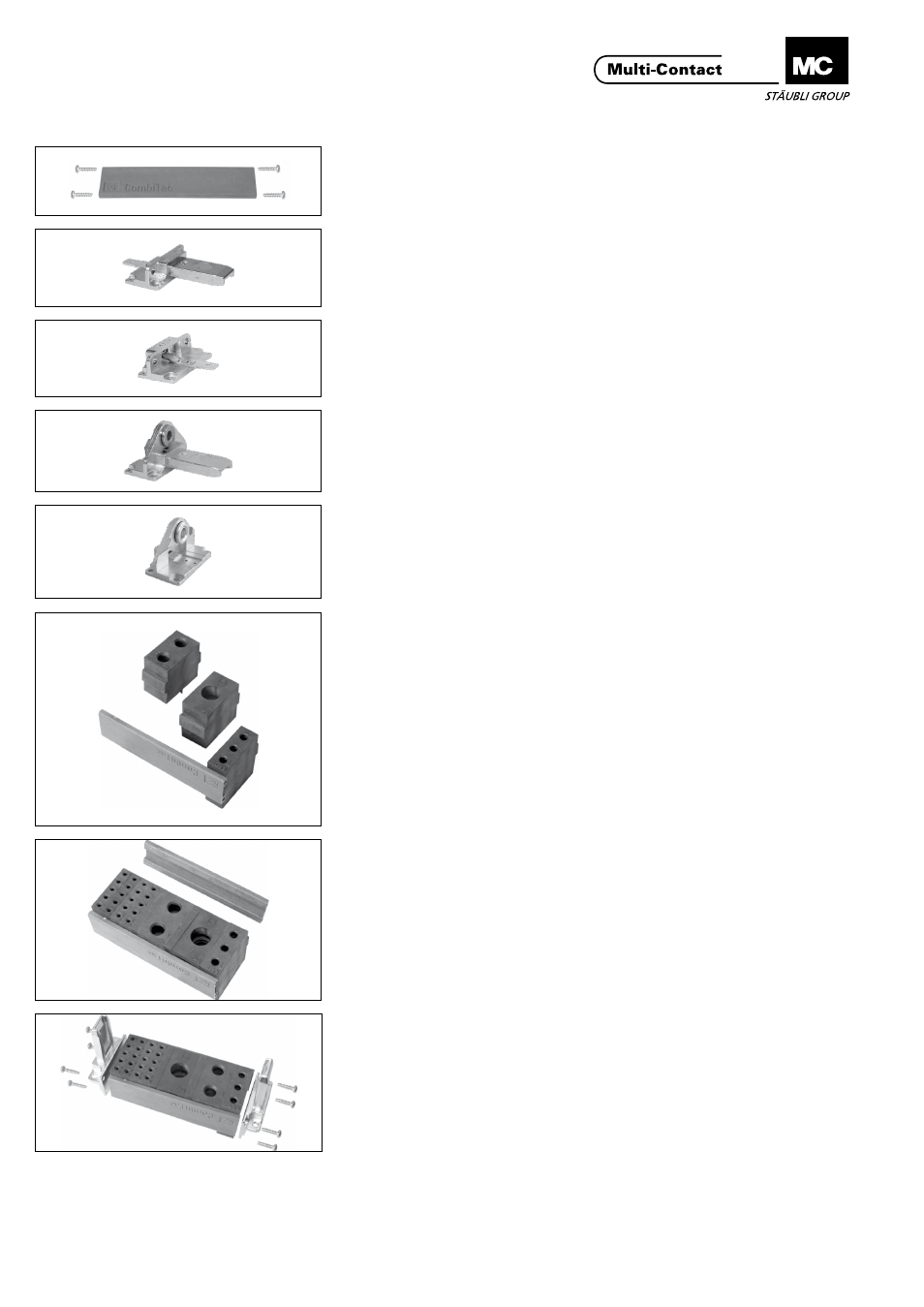

Montage der Kontaktträger Assembly of the contact
carrier
Einzelteile Individual parts
(ill. 4)
Befestigungsschiene mit Linsen-
Blechschrauben
(ill. 4)
Supporting rail with cross recessed
screws
(ill. 5)
Endteil für DIN Gehäuse Stifte
(ill. 5)
End piece for DIN housings, pins
(ill. 6)
Endteil für DIN Gehäuse Buchsen
(ill. 6)
End piece for DIN housings, sockets
(ill. 7)
Endteil für Plattenmontage Stifte
(ill. 7)
End piece for panel mounting, pins
(ill. 8)
Endteil für Plattenmontage Buchsen
(ill. 8)
End piece for panel mounting, sockets
(ill. 9)
Kontaktträger in der gewünschten
Reihenfolge auf eine Schiene stecken�
Auf der Steckerseite der Schienen
muss das MC-Logo auf dem Kopf
stehen�
(ill. 9)
Clamp on all the contact carriers in
the desired sequence on a support-
ing rail� The MC logo must be upside
down on the plug side of the rails�
(ill. 10)
Zweite Schiene aufstecken
(ill. 10)
Clamp on the second rail
(ill. 11)
Beide Befestigungsendteile für Stift-
träger mit 8 Linsen-Blechschrauben
montieren�
Anzugsdrehmoment 0,5Nm�
(ill. 11)
Attach both end pieces for pin carriers
with 8 cross recessed screws�
Tightening torque 0,5Nm�
