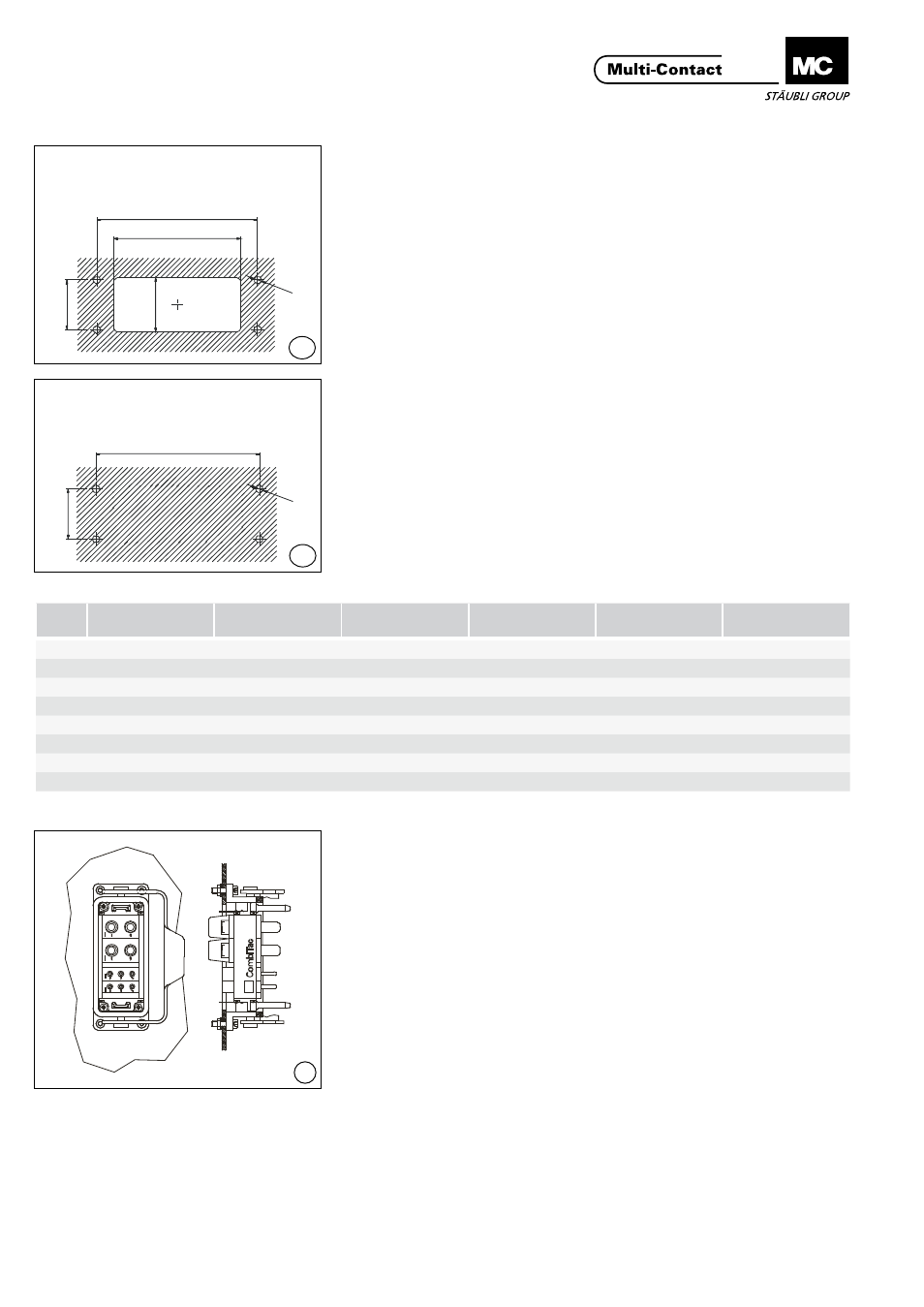

Gehäusemontage
Housing assembly
Befestigung des Anbaugehäuses
Fixing of surface mounting
housing
(ill. 15a und 15b)
Ausschnittmasse entsprechend unten-
stehender Tabelle abhängig von der
Gehäusegrösse 1 bis 6�
(ill. 15a and 15b)
Cutout dimensions according to table
below for housing sizes 1 to 6�
Ausschnittabmessungen
Cut-out dimensions
(ill. 16)
Befestigungsmaterial
1)
Schraubenlänge abhängig von der
Blechstärke�
(ill. 16)
Securing material
1)
Screws length depends of the panel
thickness�
1)
gehört nicht zum Lieferumfang
1)
not included
Bohrplan für Anbaugehäuse CT-AG...:
Drilling plan for surface mount
housing CT-AG...:
Bohrplan für Sockelgehäuse CT-SG...:
Drilling plan for pedestal mount
housing CT-SG...:
Grösse 1
Size 1
Grösse 2
Size 2
Grösse 3
Size 3
Grösse 4
Size 4
Grösse 5
Size 5
Grösse 6
Size 6
C1
52
65
86
112
82
117
C2
70
83
103
130
110
148
C3
32
32
32
32
65
70
C4
36
36
36
36
71
81
C5
M4 / Ø4,5
M4 / Ø4,5
M4 / Ø4,5
M4 / Ø4,5
M5 / Ø5,5
M6 / Ø6,5
C6
70
82
105
132
112
111
C7
45
45
45
45
67
106
C8
M5 / Ø5,5
M5 / Ø5,5
M5 / Ø5,5
M5 / Ø5,5
M5 / Ø5,5
M6 / Ø6,5
Tab. 1
