Technische Beschreibung

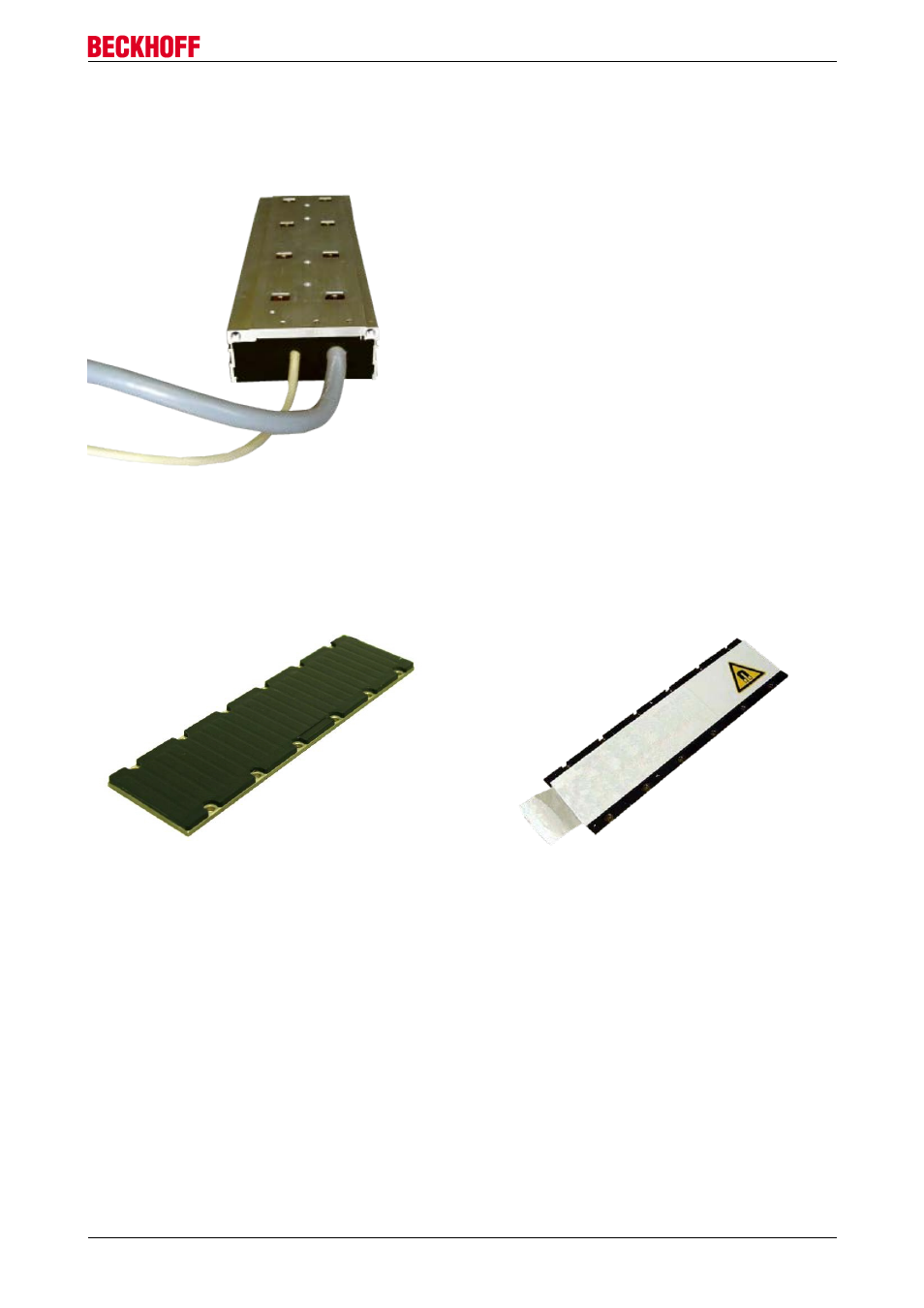

6.3.1 Spuleneinheit, Primärteil (N/S)
Der N­Typ (normal winding) stellt den Vorzugstyp dar. Der S­Typ (speed winding) hat eine höhere
Maximalgeschwindigkeit und ein höhere Stromaufnahme. Von den Abmessungen unterscheiden sich N­ und
S­Typ nicht.
6.3.2 Magnetplatte, Sekundärteil
Magnetplatten sind in verschiedenen Längen erhältlich und können innerhalb einer Baureihe beliebig mit
einander kombiniert werden. Unterschiedliche Baureihen benötigen unterschiedlich breite Magnetplatten.
Magnetplatte ohne Transportplatte Magnetplatte mit Transportplatte
Im Auslieferungszustand sind die Magnetplatten von einer Transportplatte bedeckt. Sie neutralisiert das
Magnetfeld und ermöglicht so eine einfache Montage­ und Demontage.
Spezifikationen und Maßzeichnungen finden Sie in:
• Kapitel Maßzeichnung AL20xx [ } 51]
• Kapitel Maßzeichnung AL24xx [ } 53]
• Kapitel Maßzeichnung AL28xx‐0 luftgekühlt [ } 55]
• Kapitel Maßzeichnung AL28xx‐1 wassergekühlt [ } 57]
sowie in den Datenblättern.
