Mechanische Installation

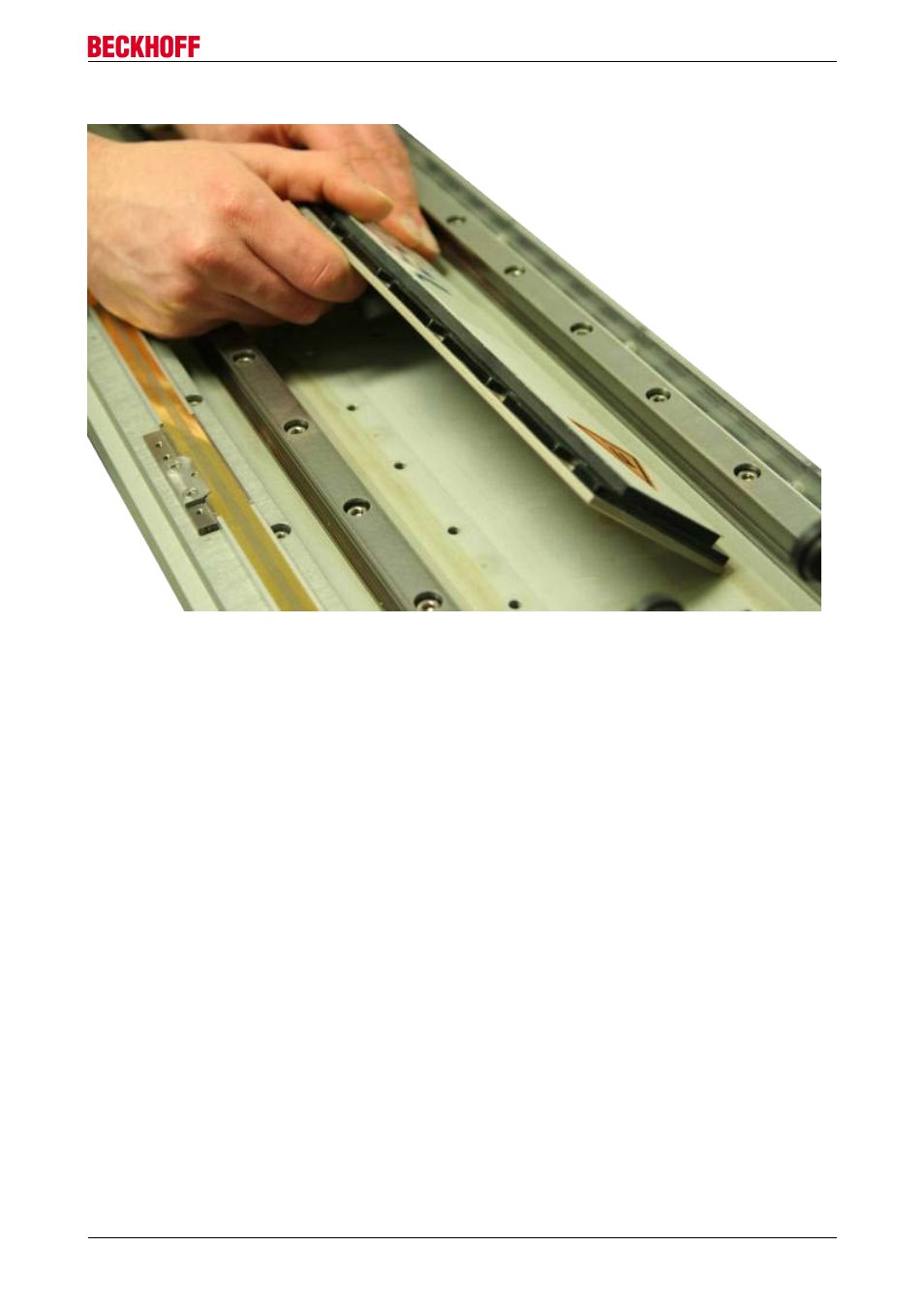

7.3.2 Anbau der Magnetplatten
1. Vergewissern Sie sich, dass die Magnetplatte richtig ausgerichtet ist. Zum Schluss müssen alle mon­
tierten Magnetplatten in die gleiche Richtung ausgerichtet sein.
Beispiel:
Alle Magnetplatten müssen so angebracht werden, dass die Positionsbohrungen in die rechte obere
Ecke weisen. Dies ist sehr wichtig, da im Falle einer falschen Montage der Linearmotor eine unkon­
trollierte Bewegung ausführen kann.
2. Befestigen Sie die Magnetplatte am Maschinenbett mit Schrauben aus Edelstahl. Die Gewindetiefe
sollte mindestens 6,5 mm betragen und das Anzugsdrehmoment 2,5 bis 3,5 Nm. Alle Bohrungen müs­
sen verwendet werden!
3. Entfernen Sie die Schutzplatte von der montierten Magnetplatte. Sorgen Sie dafür, dass die Aufnah­
mefläche frei von Staub und kleinen Partikeln ist.
