Mechanische Installation
7.3.1
Einsetzen der Passstifte
VORSICHT
Schäden durch unerwünschte Bewegungen des Schlittens
Wenn der Schlitten bereits montiert ist, bewegen Sie den Schlitten zu einem Ende der
Wegstrecke und sichern Sie ihn, um unerwünschte Bewegungen zu vermeiden.
Hinweis
Passstifte
Die Passstifte dürfen nicht mehr als 3,3 mm über dem Maschinenbett stehen.
Montieren Sie die Magnetplatte auf die Aufnahmefläche der Wegstrecke und sorgen Sie dafür, dass die
Aufnahmefläche frei von Staub und Partikeln ist.

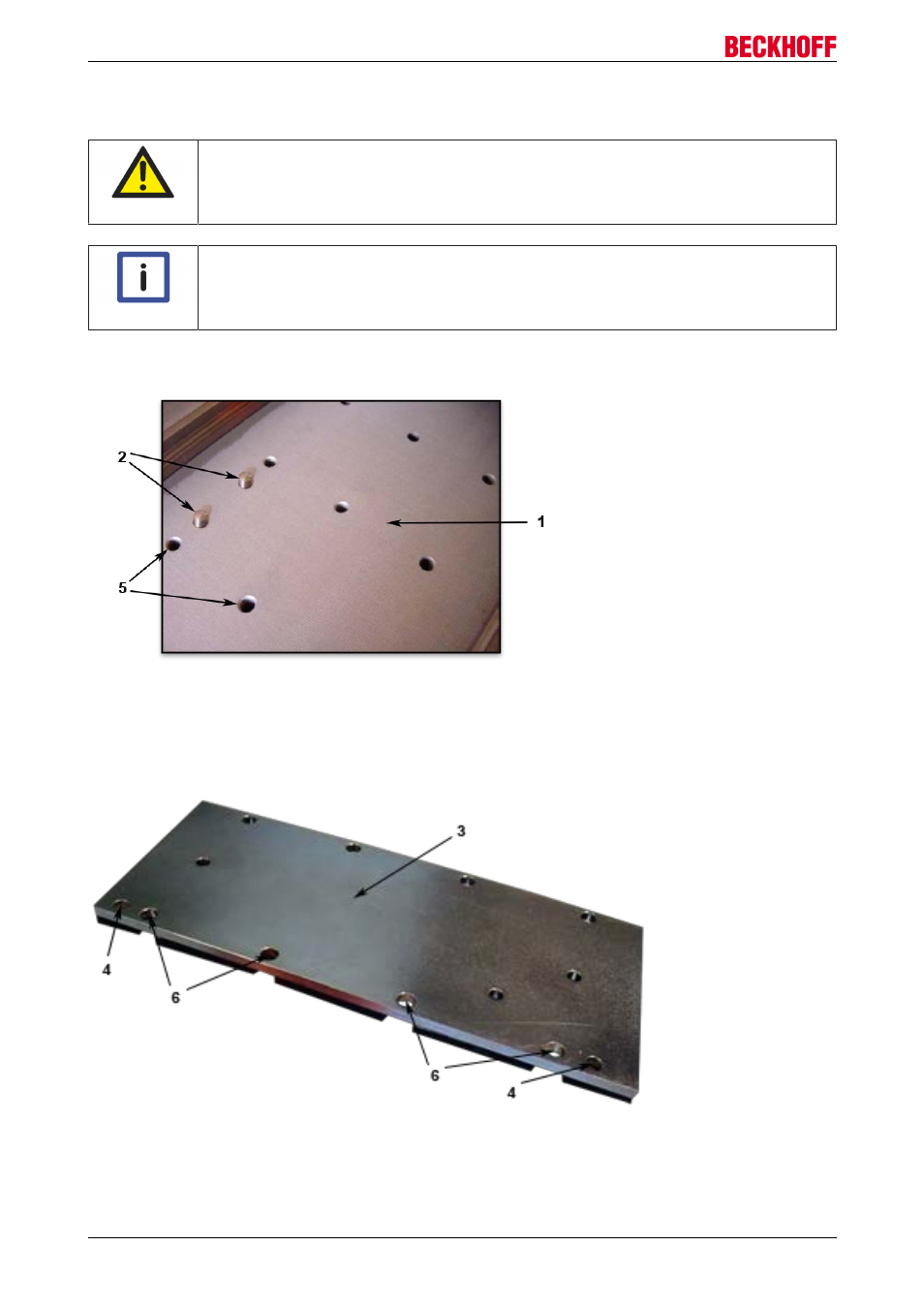

1. Fertigen Sie die Positionsbohrungen (2) im Maschinenbett (1) analog der 5 mm Positionsbohrungen
(4) in der Magnetplatte (3).
2. Setzen Sie die Passstifte (2) in die Positionierungsbohrungen (2) des Maschinenbetts (1).
3. Fertigen Sie die Gewindebohrungen (5) analog zu den Montagebohrungen (6) der Magnetplatte (3).
