Technische Beschreibung

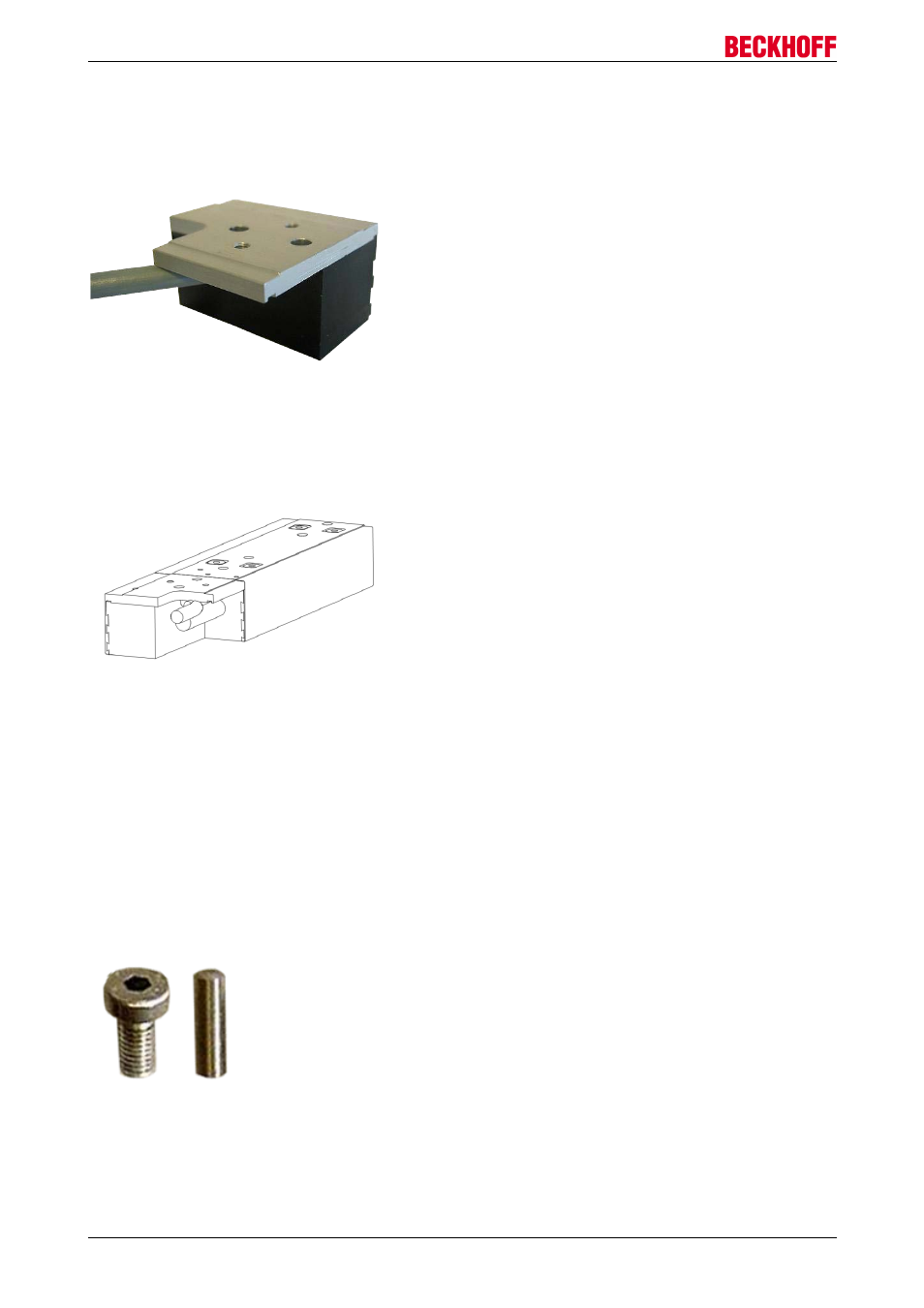

6.3.3 Magnetisches Encoder System (MES) (optional)
Das Magnetische Encoder System (MES) AL2200­000y stellt ein kostengünstiges Wegmesssystem mit
einer Genauigkeit von 0,1 mm dar. Es arbeitet direkt auf den Magnetplatten und benötigt keinen weiteren
Maßstab.
Das MES ist wie auch der Spulenteil am Schlitten zu befestigen. Der Abstand zum Spulenteil ist nicht
relevant. Der aus der Installation resultierende Kommutierungswinkel muss im Verlauf der Inbetriebnahme
ermittelt und im Servoverstärker gespeichert werden.
6.4 Zusätzliche Ausrüstung
Für die ordnungsgemäße Installation Ihres Linear­Servomotors benötigen Sie weitere Komponenten.
Diese sind nicht im Lieferumfang enthalten.
6.4.1 Schrauben und Passstifte
Die Schrauben und Passstifte sind erforderlich für die Positionierung und Verbindung der Spuleneinheit mit
dem Schlitten, sowie der Magnetplatten mit dem Tragrahmen.
