Mechanische Installation

7.4.4

Auslegung der Verdrahtung

Mit dem im vorherigen Kapitel berechneten Offset kann anhand folgender Tabelle die Verdrahtung der
gekoppelten Motoren vorgenommen werden. Es wird jeweils aufgeführt, wie die Phasen von Motor 1 (L1, L2,
L3) auf die Phasen von Motor 2 (L1‘, L2‘, L3‘) gelegt werden.

Leitungen der Motoren
zeigen in dieselbe Rich­
tung

Leitungen der Motoren
zeigen nach außen

Leitungen der Motoren
zeigen nach innen

Offset = 0

L1/L1‘ L2/L2‘ L3/L3‘

L1/L1‘ L2/L3‘ L3/L2‘

L1/L1‘ L2/L3‘ L3/L2‘

Offset = 1

L1/L3‘ L2/L1‘ L3/L2‘

L1/L2‘ L2/L1‘ L3/L3‘

L1/L3‘ L2/L2‘ L3/L1‘

Offset = 2

L1/L2‘ L2/L3‘ L3/L1‘

L1/L3‘ L2/L2‘ L3/L1‘

L1/L2‘ L2/L1‘ L3/L3‘

7.4.5

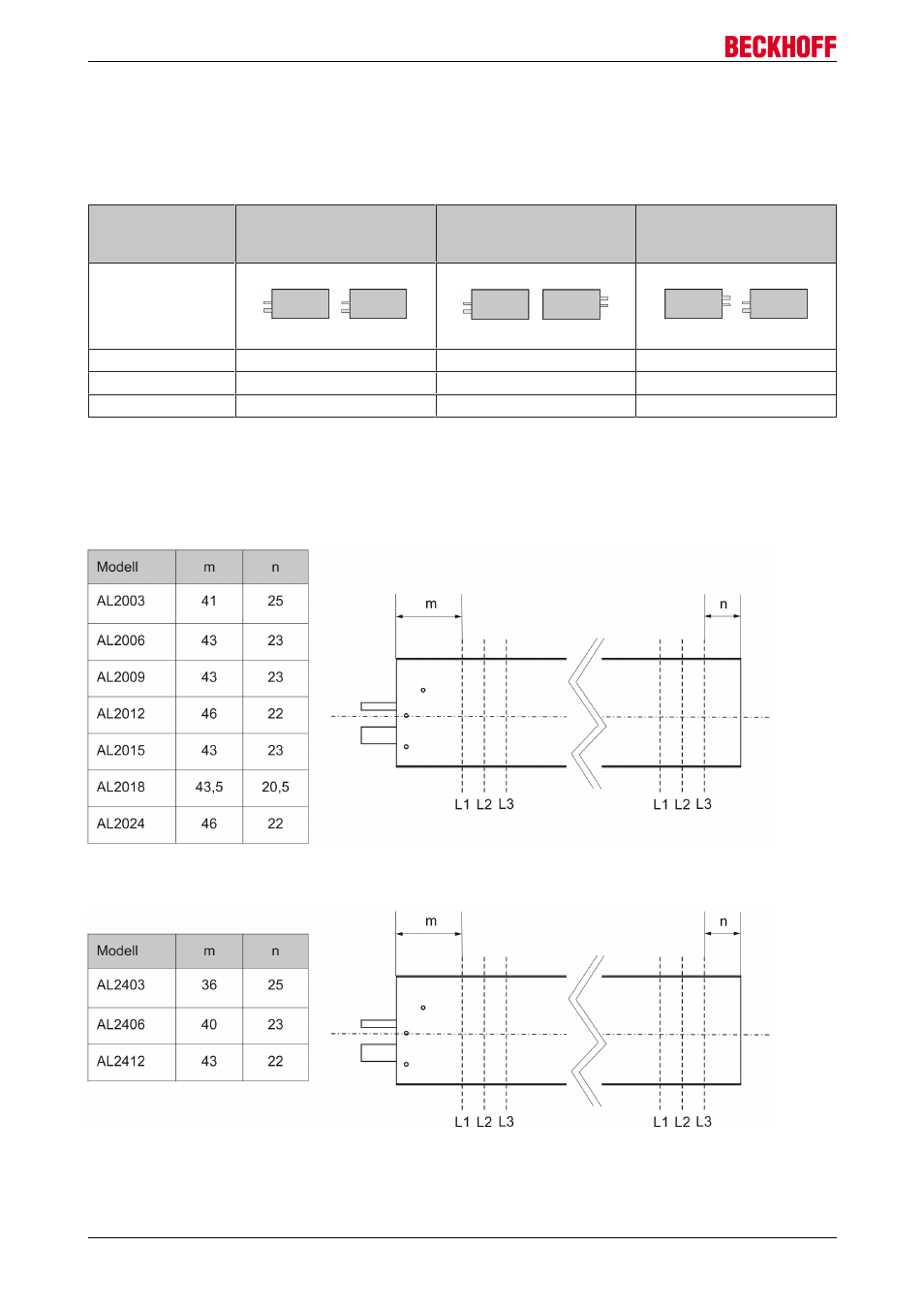

Positionen der Phasenlinien

7.4.5.1

Phasenlinien AL20xx

7.4.5.2

Phasenlinien AL24xx

Linear­Servomotor AL2000

30

Version 4.0
