Mechanische Installation
Installationsreihenfolge:
1. Montieren Sie die Spuleneinheit auf dem Schlitten.
2. Bewegen Sie den Schlitten zum Ende der Wegstrecke. Sichern Sie den Schlitten um unerwünschte
Bewegungen zu vermeiden.
3. Montieren Sie die mit den Schutzplatten abgedeckten Magnetplatten auf dem Teil der Wegstrecke,
der dem Schlitten nun gegenüber liegt. Magnetplatten mindestens 10 cm von der Spuleneinheit ent­
fernt halten.
4. Entfernen Sie die Schutzplatten von den montierten Magnetplatten.
5. Bewegen Sie den Schlitten auf die andere Seite des Verfahrweges über die soeben montierten Ma­
gnetplatten. Sichern Sie den Schlitten um unerwünschte Bewegungen zu vermeiden.
6. Montieren Sie die verbleibenden mit den Schutzplatten abgedeckten Magnetplatten.
7. Entfernen Sie die Schutzplatten von den montierten Magnetplatten.
8. Montieren Sie die Anschlüsse für die Wasserkühlung an die Spuleneinheit (optional).
9. Schließen Sie die Leitungen an.
Diese Schritte werden in den folgenden Abschnitten im Einzelnen erläutert.

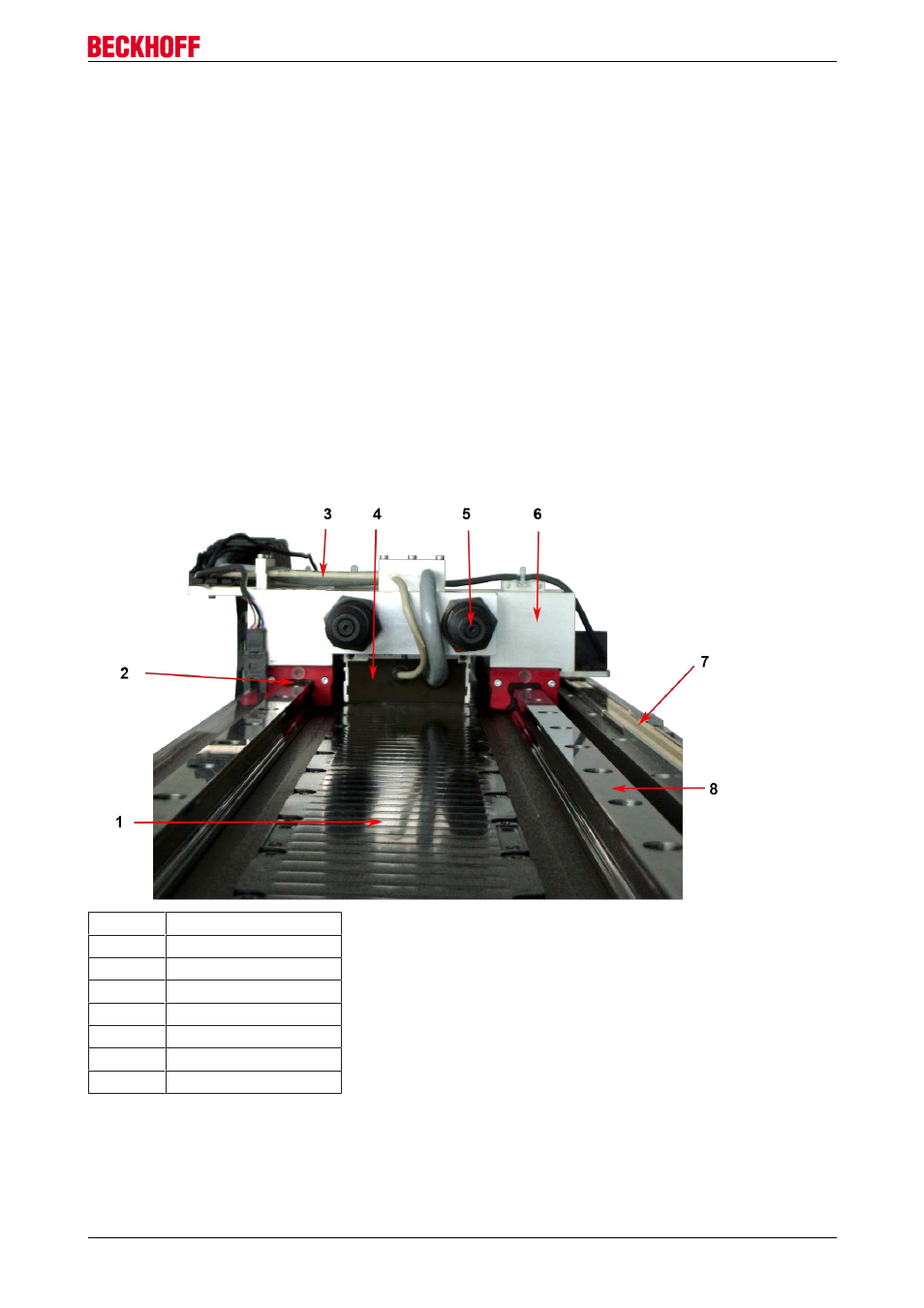

7.2 Montage der Spuleneinheit
1 Magnetplatte
2 Lager
3 Verkabelung
4 Spuleneinheit
5 Dämpfer
6 Schlitten
7 Messstab
8 Schiene
Beachten Sie folgende Hinweise, bevor Sie mit der Montage anfangen. Die Ebenheit der Aufnahmefläche für
die Spuleneinheit muss unterhalb von 0,1 mm liegen. Die Spuleneinheit muss parallel zur Magnetplatte
montiert werden. Die Parallelität muss geringer als 0,20 mm sein. Hierfür können die Seiten der
Linear­Servomotor AL2000 21 Version 4.0
