Mechanische Installation
7.4 Koppeln von Linear­Servomotoren
Linear­Servomotoren können miteinander verbunden werden, um zusammen auf einer Magnetbahn zu
agieren. Die Kräfte der Motoren addieren sich hierbei. Die Motoren werden hierbei parallel an den Regler
angeschlossen, was zu höheren Summenströmen führt. Motoren gleichen Typs können immer miteinander
verbunden werden. Motoren unterschiedlichen Typs, gleicher Baureihe können verbunden werden, wenn
ihre Kraftkonstante gleich ist.
7.4.1 Temperatur­Sensor
Verwenden Sie den Temperatur­Sensor des Motors, der die schlechteste Kühlung hat und somit die höhere
Temperaturentwicklung haben wird.
7.4.2 Anordnung der Motoren
Die Wicklungen der Motoren haben einen festen Abstand zu einander der baureihenabhängig ist. Bei den
Baureihen AL2xxx beträgt dieser 16 mm. Werden Linear­Servomotoren miteinander gekoppelt, muss ein
Vielfaches dieses Wicklungsabstandes auch zwischen den Wicklungen der verbundenen Motoren
vorhanden sein.
Phasenwiederholung = 3 x Wicklungsabstand = 3 x 16 mm = 48 mm

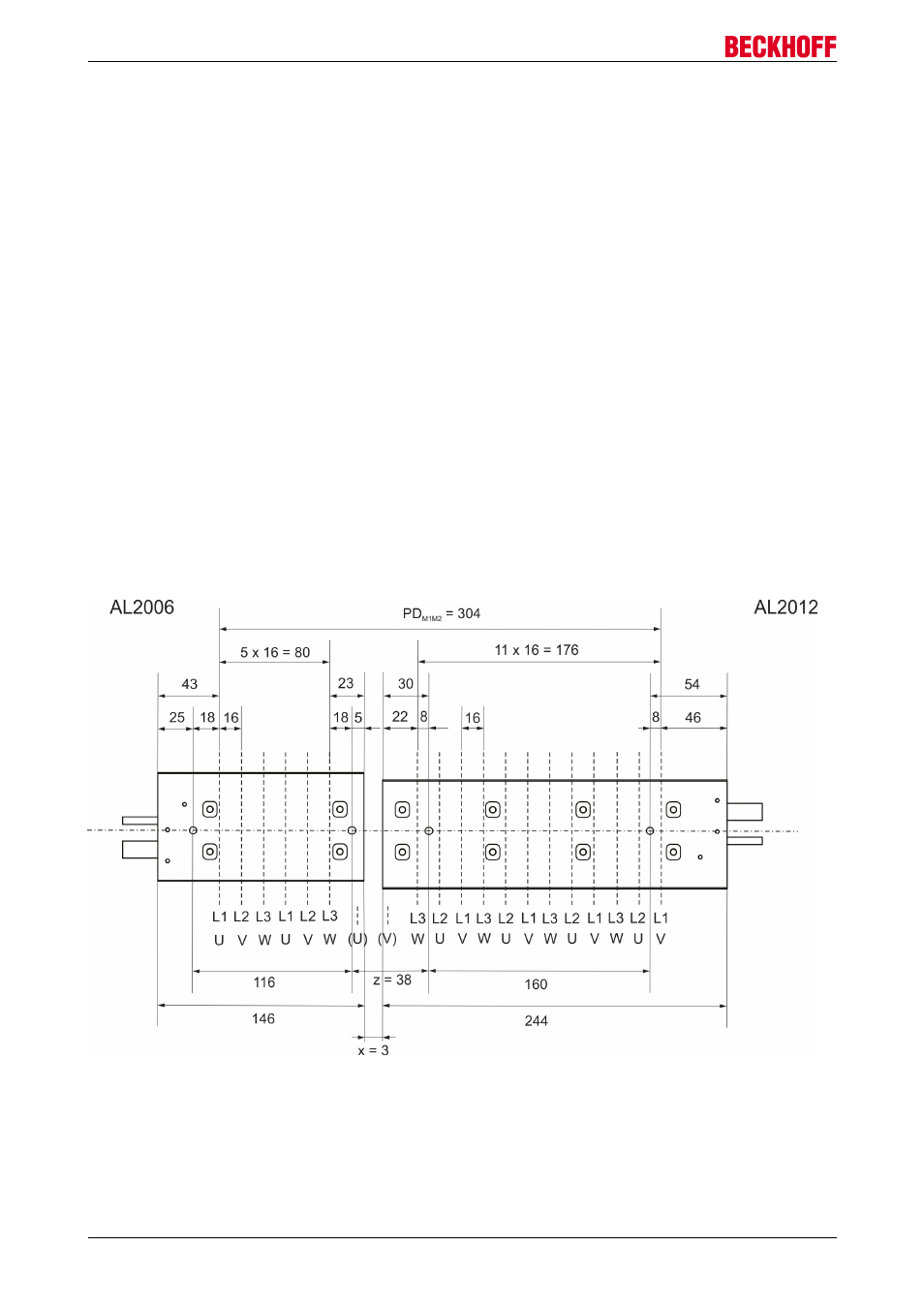

Beispiel 1 mit AL2006 und AL2012
In Beispiel 1 zeigen die Anschlussleitungen der Motoren in unterschiedliche Richtungen. Dies ermöglicht den
minimalen Abstand der Linear­Servomotoren zueinander.
PD
M1M2
= Phasenabstand „Phase L1 / Motor 1“ zu „Phase L1/ Motor 2“
x = Gehäuseabstand
z = Abstand der Befestigungsbohrungen
