Seite 43
Installation der Wasserkühlung
Wasserkühlungsanschlüsse, die für Schläuche mit Innendurchmesser von 4 mm verwendet werden können,
sind z. B. der Festo PU4 pneumatic oder der seht biegsame PVCSchlauch Rauclair E 4x1. Beide
Schläuche und Anschlüsse können einen Druck von 2 bar standhalten.
9.3.2
AL28xx1 wassergekühlt
Sorgen Sie dafür, dass der Strömungsdurchmesser mindestens 2,5 mm und der Innendurchmesser des
Schlauches mindestens 4 mm betragen.
1. Entfetten Sie den Anschluss und die Gewindebohrung. Lassen Sie das Entfettungsmittel vollständig
verdampfen, bevor Sie weiterarbeiten.
2. Umwickeln Sie das Gewinde des Anschlussnippels mit Teflonband.
3. Setzen Sie den Anschluss auf und drehen ihn fest. (Dies erfordert ein Drehmoment von 4,0 Nm.)
4. Die Schläuche müssen zu den Anschlüssen passen.
Wasserkühlungsanschlüsse, die für Schläuche mit Innendurchmesser von 4 mm verwendet werden können,
sind z. B. der Festo PU4 pneumatic oder der sehr biegsame PVCSchlauch Rauclair E 4x1. Beide
Schläuche und Anschlüsse können einen Druck von 2 bar standhalten.
9.4

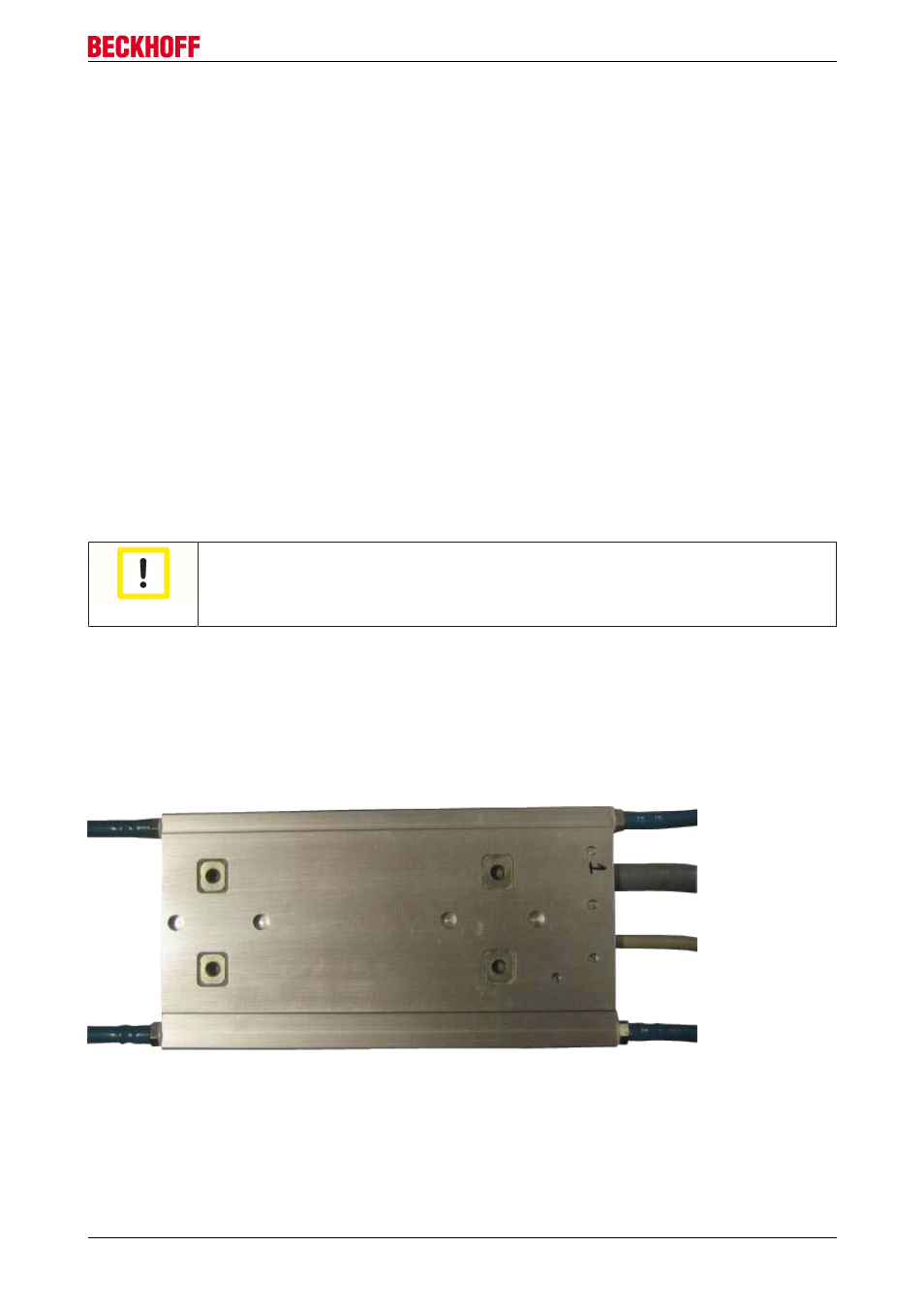

Anschluss der Schläuche
Achtung
Konfektionierung der Schläuche
Die Schläuche müssen zu den ausgewählten Anschlüssen passen.
Wenn die Schläuche angeschlossen werden, müssen sie Anschlüsse öl und fettfrei sein.
Der minimale Durchfluss beträgt 1 l/min, bei einem Druckabfall unter 1 Bar.
Beide Kühlleitungen können auch parallel eingesetzt werden. Dieser Anschluss verringert den
Druckabfall, jedoch nur dann, wenn kavitationslose YAbzweigungen mit ø 68 mm verwendet werden.
LinearServomotor AL2000
43
Version 4.0
